Antrieb mit Endstopp-Signalen und absoluter Rückmeldung –
Analoge Rückmeldung

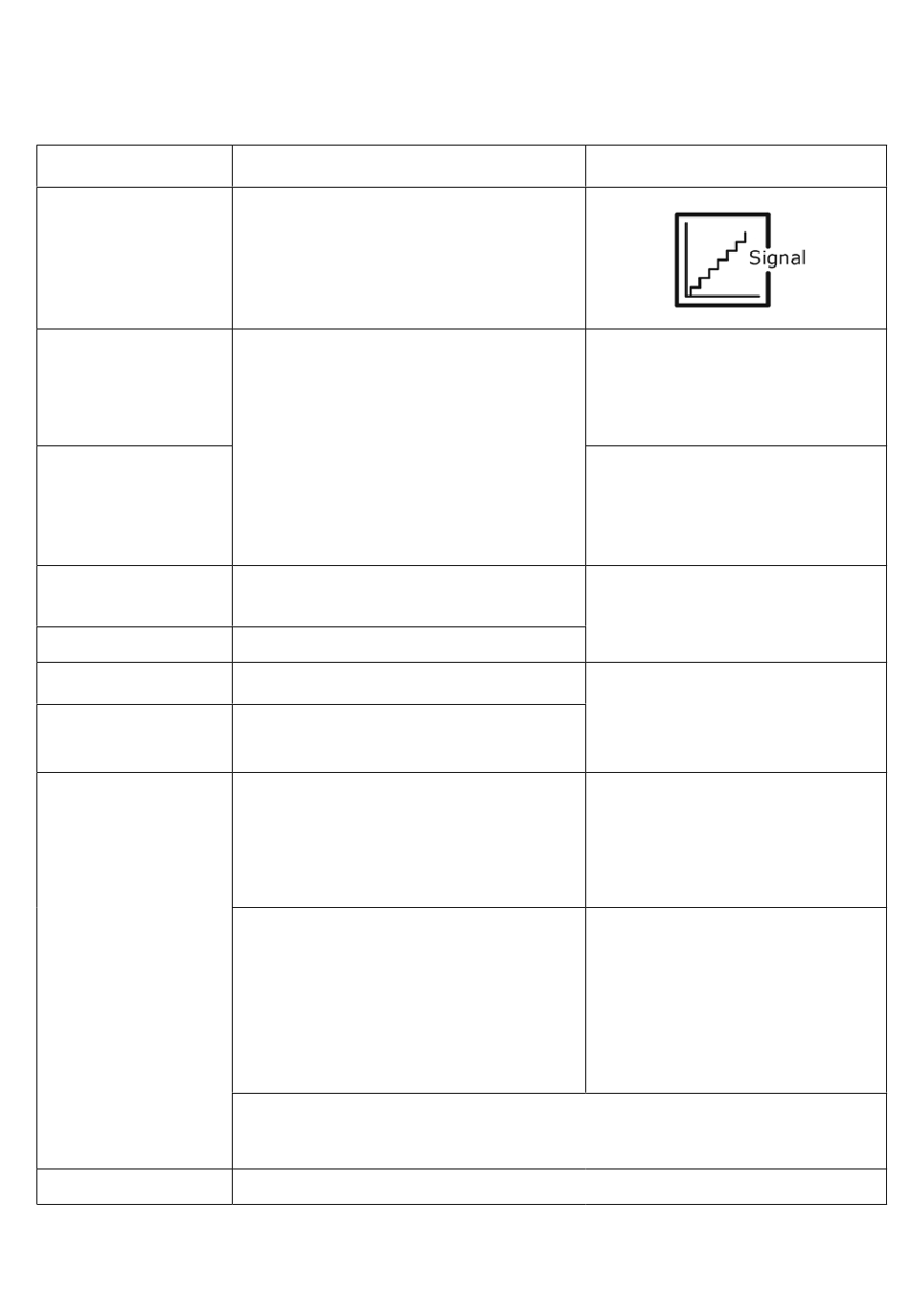

I/O Werte:
Eingang/Ausgang
Beschreibung
Braun
Blau
Rot
Schwarz
Grün
Gelb
Violett
Weiß
Spezifikation
Der Aktuator kann mit einer elektronischen
Schaltung versehen werden, die ein analo-
ges Rückmeldungssignal ausgibt.
Siehe Anschlussdiagramm,
Abb. 5, Seite 21
12-24 V DC (+/-)
12 V DC ±20 %
24 V DC ±10 %
Unter normalen Bedingungen:
12 V, max. 5 A abhängig von Last
24 V, max. 2,5 A abhängig von Last
Stromversorgungssignal (+)
12-24 V DC
Stromversorgungssignal GND (-)
Endstopp-Signalausgang ausgefahren
Endstopp-Signalausgang eingefahren
Analoge Rückmeldung
0-10 V (Option A)
0,5-4,5 V (Option B)
Spezial (Option F)
4-20 mA (Option C)
Spezial (Option F)
Es wird empfohlen, den Antrieb regelmäßig die Begrenzungschalter aktivieren zu
lassen, um eine genauere Rückmeldung zu gewährleisten.
nicht anschließen
Seite 22 von 80
Kommentare
Zum Ausfahren des Antriebs:
Braun an Pluspol anschließen
Zum Einfahren des Antriebs:
Braun an Minuspol anschließen
Zum Ausfahren des Antriebs:
Blau an Minuspol anschließen
Zum Einfahren des Antriebs:
Blau an Pluspol anschließen
Stromverbrauch:
Max. 60 mA, auch im Standby
Ausgangsspannung min. V
Max. Strom 100 mA
Nicht potenzialfrei
Toleranzen +/- 0,2 V
Max. Ausgangsstrom: 1 mA
Restwelligkeit max. 200 mV
Transaktionsverzögerung 20 ms
Lineare Rückmeldung 0,5 %
Toleranzen +/- 0,2 mA
Transaktionsverzögerung 20 ms
Lineare Rückmeldung 0,5 %
Ausgang: Quelle
Serienwiderstand:
12 V max. 300 Ohm
24 V max. 900 Ohm
- 2 V
IN
