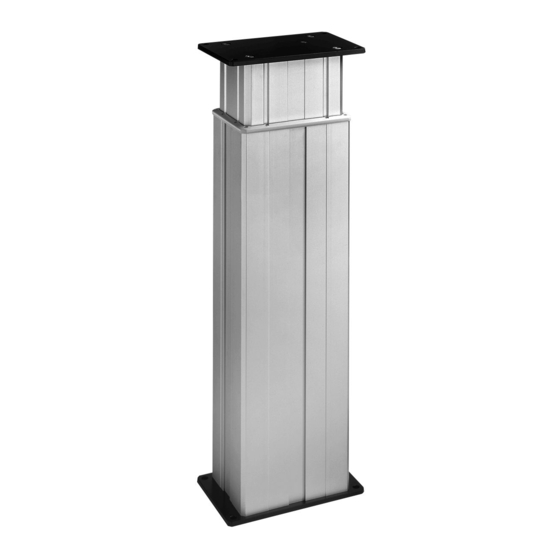

Linak DESKLINE DL2 Montageanleitung
Vorschau ausblenden
Andere Handbücher für DESKLINE DL2:
- Montageanleitung (24 Seiten) ,
- Montageanleitung (32 Seiten) ,
- Montageanleitung (4 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Linak DESKLINE DL2
Inhaltszusammenfassung für Linak DESKLINE DL2
- Seite 1 DL2 und CBD6S System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Montagehinweise für DL2 ......................15 Biegemoment ..........................16 Montagehinweise CBD6S (SMPS) ....................17 Elektrischer Anschluss der DL2 mit Steuereinheit ................18 Initialisierung der DL2 mit Steuereinheit ..................19 Entsorgung von LINAK Produkten ....................20 Entsorgung von Batterien ......................21 Etiketten .............................22 Zeichnungen ..........................23 LINAK Richtlinie für Anwendungsmöglichkeiten ................26 Adressen .............................28... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Geltungsbereich
Geltungsbereich Diese Montageanleitung gilt für folgende Produkte: (siehe die ersten 3-5 Zeichen auf dem Etikett) Hubsäulen: Steuereinheiten: CBD6S 200 W, CBD6S 300 W Bedienelemente: DP1U/DPF1M (wenn Memory-Funktion gewünscht wird) DP1C/DPT/DPF1C (wenn Memory-Funktion und Display gewünscht werden) oder DPA/DPB/DPH/DP1K/DP1V/DPF1K (nur auf/ab Funktion.) Seite 4 von 28... -
Seite 5: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 7: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 8: Reparaturen
Reparaturen nur von autorisierten LINAK Werkstätten ® oder Service-Personal vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Wird ein DESKLINE Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S... -
Seite 10: Original Konformitätserklärung
DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Control Box(s) CBD6SP00020A-009 CBD6S*000*0A-709 (The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product) -
Seite 11: Konformitätserklärung - Übersetzung Ins Deutsche
Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass LINAK Antriebssysteme bestehend aus : Steuereinheit(en) CBD6SP00020A-009 CBD6S*000*0A-709 (Das (*) in der Produktbeschreibung kann entweder ein Buchstabe oder eine Zahl sein. Sie definiert die Unterschiede des Produkts) -
Seite 12: Verschiedenes Zum Deskline ® System
Verschiedenes zum DESKLINE System ® Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind. Überprüfen Sie die Verbindungen, Kabel und Stecker sowie die korrekte Funktionsweise. Betrieb von Produkten mit doppelter oder verstärkter Isolierung: Schutzklasse II Betriebsmittel mit Schutzklasse II haben eine verstärkte oder doppelte Isolierung zwischen Netzstromkreis und Ausgangsspannung beziehungsweise Metallgehäuse und haben meist keinen Anschluss an den Schutzleiter. -
Seite 13: Etl-Kennzeichnung
ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Conforms to UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Conforms to UL962 Cert. -
Seite 14: Beschreibung Des Deskline ® Systems
Beschreibung des DESKLINE Systems ® Jede/r DESKLINE Antrieb/Säule ist mit einem Motor ausgestattet. Memory-Funktion und Parallellauf werden über ® die Software der Steuereinheit CBD6S auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start- und Stoppfunktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. Anwendung des DESKLINE Systems: ®... -
Seite 15: Montagehinweise Für Dl2
Montagehinweise für DL2 Die Säule DL2 wird entweder mit 8 mm Endplatten oder mit 3 mm Endplatten geliefert. 8 mm Endplatten: Für die Montage am Tischrahmen sind 4 Bohrungen für M10 Bolzen vorgesehen. Es ist empfehlenswert, alle vier Bolzen zu nutzen. 3 mm Endplatten: Für die Montage am Tischrahmen sind 4 Bohrungen für DG 80x35... -
Seite 16: Biegemoment
(siehe Abb. 2). Dort ist die Spindel platziert. Sie befindet sich auf der gleichen Seite wie der Kabelanschluss. Für weitere Informationen bzgl. des Biegemoments vergleichen Sie bitte das Datenblatt DL2. LINAK empfiehlt, das DESKLINE System nur in Anwendungen auf Druck zu verwenden. -
Seite 17: Montagehinweise Cbd6S (Smps)
Montagehinweise CBD6S (SMPS) Die Steuereinheit wird mit 2 Schrauben mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet des Anzugsmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Platzierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD6S 200 W und CBD6S 300 W Die CBD darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass sie Wär- me an die Umgebung abgeben kann. -
Seite 18: Elektrischer Anschluss Der Dl2 Mit Steuereinheit
Elektrischer Anschluss der DL2 mit Steuereinheit Das System muss wie in Abb. 3 angeschlossen werden. Jede DL2 wird mit Hilfe eines Motorkabels, welches mit einem 6-poligen Stecker geliefert wird, mit den Anschlüssen der Steuereinheit verbunden. Zum Schluss wird das Netzkabel eingesteckt und der Strom eingeschaltet. Bitte beachten Sie, dass die Steuereinheit nur an die auf dem Etikett angegebene Spannung angeschlossen werden darf. -
Seite 19: Initialisierung Der Dl2 Mit Steuereinheit
Initialisierung der DL2 mit Steuereinheit Das DESKLINE System wird durch Drücken der „Abwärts-Taste“ auf dem Desk Panel initialisiert. Sie muss gedrückt gehalten werden, bis die Antriebe die untere Endlage erreicht haben. Sobald alle Antriebe in der untersten End- lage gestoppt haben, muss die „Abwärts-Taste“ für 2-3 Sekunden losgelassen werden, um dann für weitere 6-8 Sekunden gedrückt gehalten zu werden. -
Seite 20: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 21: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 22: Etiketten
Etiketten Etikett für DL2 Etikett für CBD6S 200 W (SMPS) Etikett für CBD6S 300 W (SMPS) bis zu 4 Kanäle Seite 22 von 28... -
Seite 23: Zeichnungen
Zeichnungen DL2 Hubsäule 3 mm Deckplatte 8 mm Deckplatte DL2 mit eingebauter CBD6S DL2 ohne eingebaute CBD6S Modular-Jack-Stecker für den Anschluss des Bedienelementes Montagebeschlag für M10 Bolzen DESKLINE festes Netzkabel festes Motorkabel 8 mm Bodenplatte ø 11 für M10 Bolzen ø... - Seite 24 CBD6S 200 W (SMPS) ø 6,1 ø 6,1 Hexagonal (M6 Mutter) 86,5 Seite 24 von 28...
- Seite 25 CBD6S 300 W (SMPS) bis zu 4 Kanäle ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) Seite 25 von 28...
-
Seite 26: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. - Seite 27 Seite 27 von 28...
-
Seite 28: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
