Antrieb mit Endstopp-Signalen und relativer Rückmeldung – Einzel-Hall

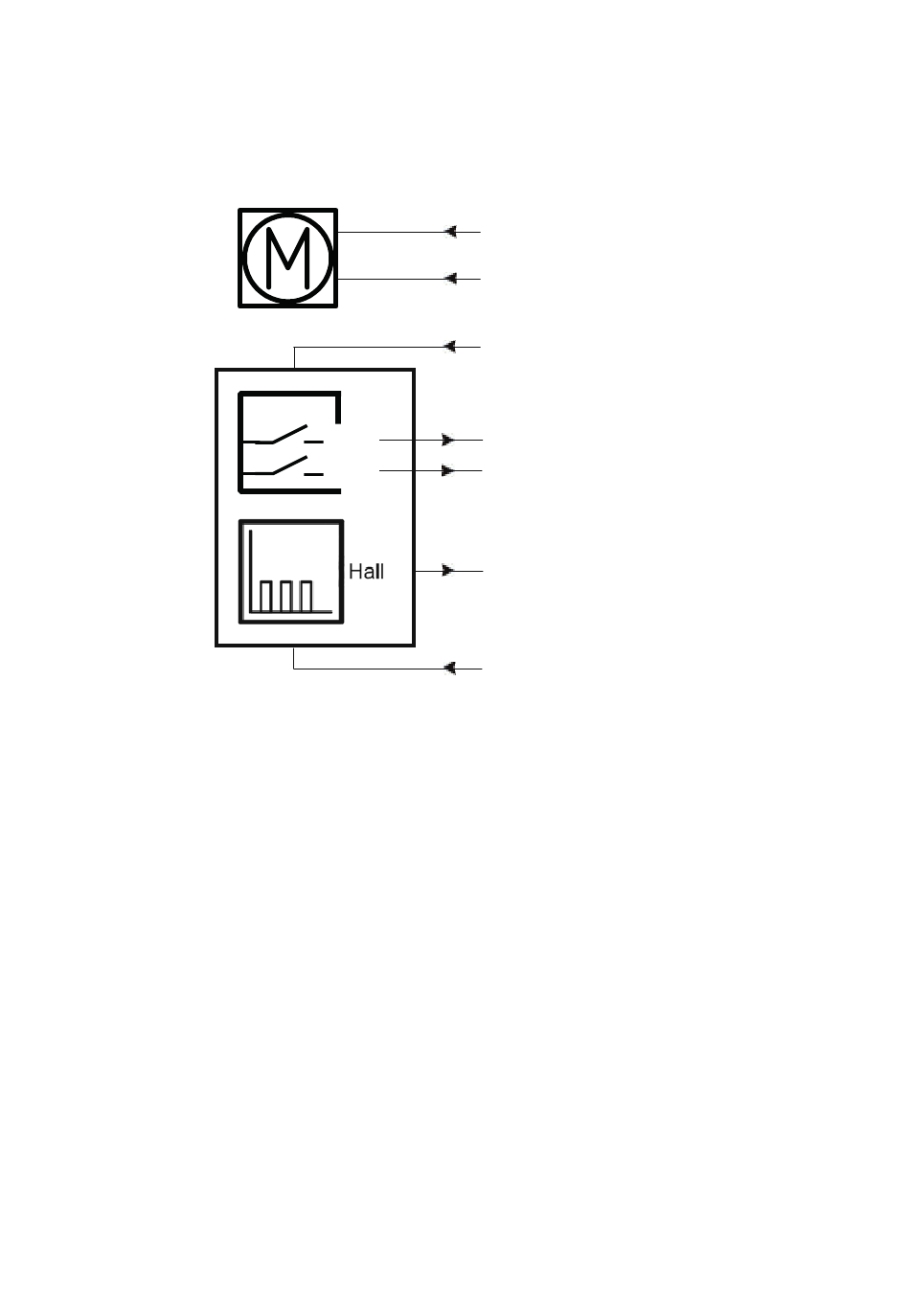

Anschlussdiagramm:
Abb. 3: 14xxxxxxxx0K0x0x=xx1xxxxxxxx0x
*GELB/GRÜN: Endstopp-Signale sind NICHT potenzialfrei.
Wenn Sie Endstopp-Signale verwenden möchten, muss Strom am braunen, blauen, roten und schwarzen Kabel
anliegen, da andernfalls das Signal verloren geht.
BRAUN
BLAU
+
ROT
IN GELB*
OUT GRÜN*
VIOLETT
SCHWARZ
-
