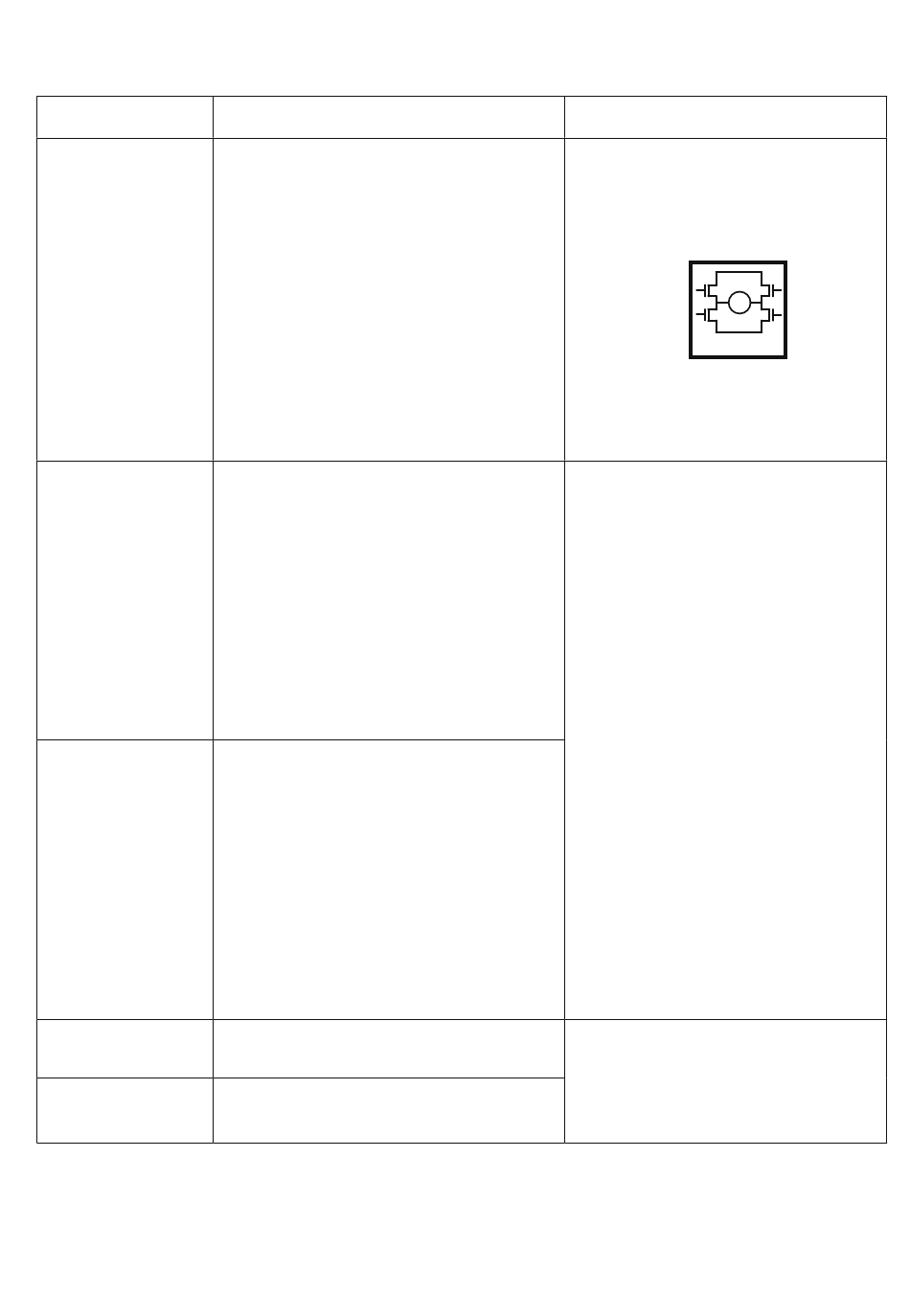

Linak LA14 Montageanleitung Seite 33

Antrieb mit IC Advanced – mit BusLink
I/O Werte:
Eingang/Ausgang
Beschreibung
Braun
Blau
Rot
Schwarz
Spezifikation
Einfach zu bedienendes Interface mit integ-
rierter Leistungselektronik (H-Brücke).
Der Antrieb kann auch mit einer elektroni-
schen Schaltung versehen werden, die ein
absolutes oder relatives Rückmeldungssig-
nal gibt.
IC Advanced bietet auch viele Anpassungs-
möglichkeiten.
Die "IC-Option" kann nicht mit PWM
(Stromversorgung) betrieben werden.
Siehe Anschlussdiagramm,
Abb. 10, Seite 32
12-24 V DC + (VCC)
Braun an Pluspol anschließen
12 V DC ±20 %
24 V DC ±10 %
Standard Motor:
12 V, Strombegrenzung 8 A
24 V, Strombegrenzung 5 A
Schneller Motor:
12 V, Strombegrenzung 8 A
24 V, Strombegrenzung 5 A
12-24 V DC - (GND)
Blau an Minuspol anschließen
12 V DC ±20 %
24 V DC ±10 %
Standard Motor:
12 V, Strombegrenzung 8 A
24 V, Strombegrenzung 5 A
Schneller Motor:
12 V, Strombegrenzung 8 A
24 V, Strombegrenzung 5 A
Fährt den Antrieb aus
Fährt den Antrieb ein
Kommentar
Hinweis: Verändern Sie nicht die Strom-
versorgungspolarität der braunen und
blauen Drähte.
Stromversorgung GND (-) ist elektrisch
mit dem Gehäuse verbunden.
Die Strombegrenzung kann über Bus-
Link eingestellt werden.
Wenn die Temperatur unter -10 °C fällt,
steigen die Strombegrenzungen auto-
matisch auf 9 A.
An/Aus Spannungswerte:
> 67 % von V
< 33% von V
Eingangsstrom: max. 10 mA
Seite 33 von 80
M
H-Brücke
= AN
IN
= AUS
IN
...Fortsetzung
