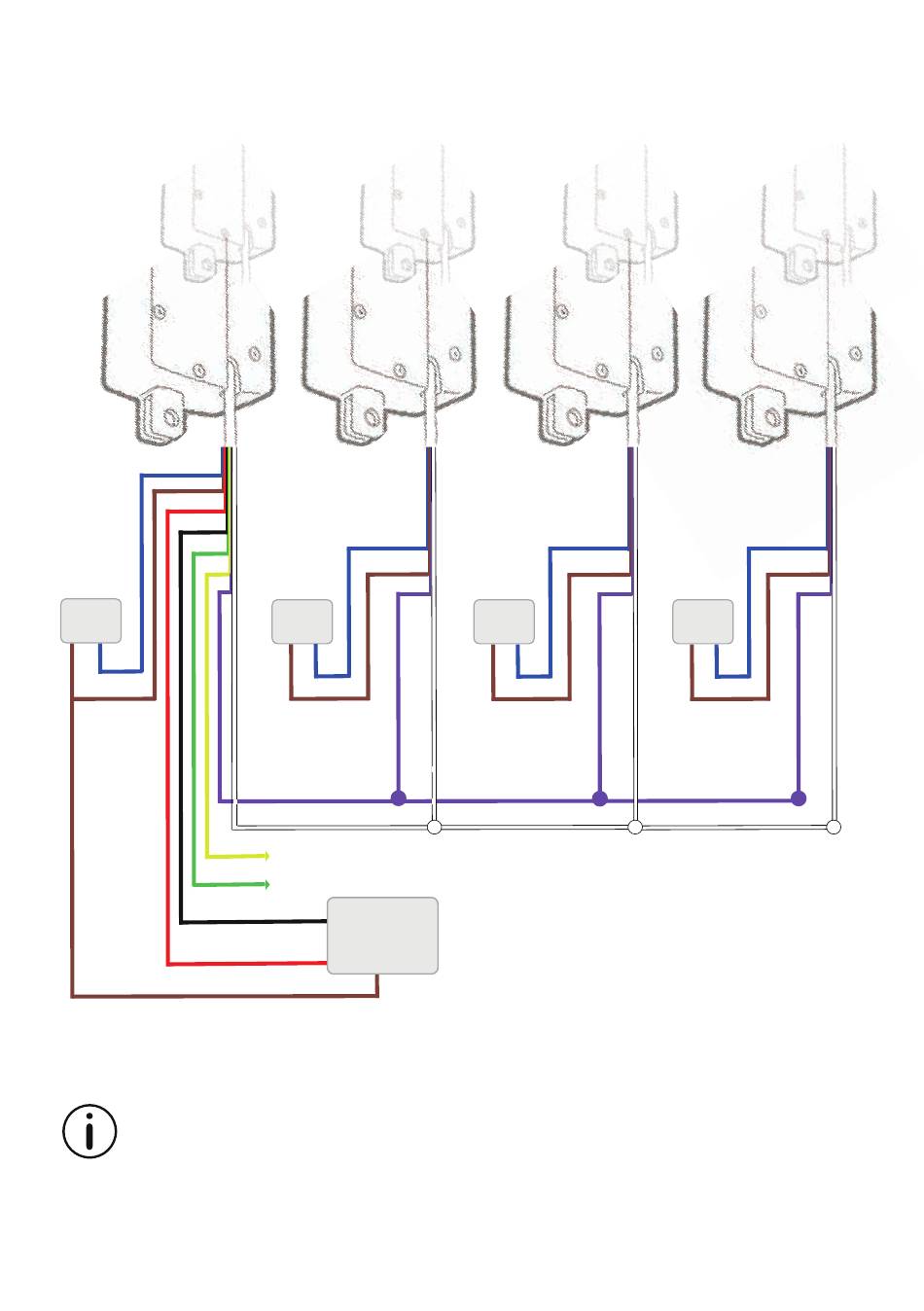

Das Parallelsystem
Mithilfe der Parallelbetriebsfunktion können mehrere Antriebe gleichzeitig betrieben werden.
Stromver-
sorgung
12/24 V
+
-
BLAU
BRAUN
GELB
GRÜN
SCHWARZ
(EINGANG)
ROT (AUS-
GANG)
• Der Parallelbetrieb ist über eine einzelne oder getrennte Stromversorgungen für jeden Antrieb
möglich.
• Für Parallelbetriebe sind nur standardmäßige Strom- und Signalkabel erhältlich.
Stromver-
sorgung
12/24 V
+
-
ROT
SCHWARZ
VIOLETT Kommunikation
WEISS
Signal GND
ENDSTOPP
IN
ENDSTOPP
OUT
Regler/
WECHSELSCHALTER
Stromver-
sorgung
12/24 V
+
-
Seite 45 von 80
Stromver-
sorgung
12/24 V
+
-
