Antrieb mit IC

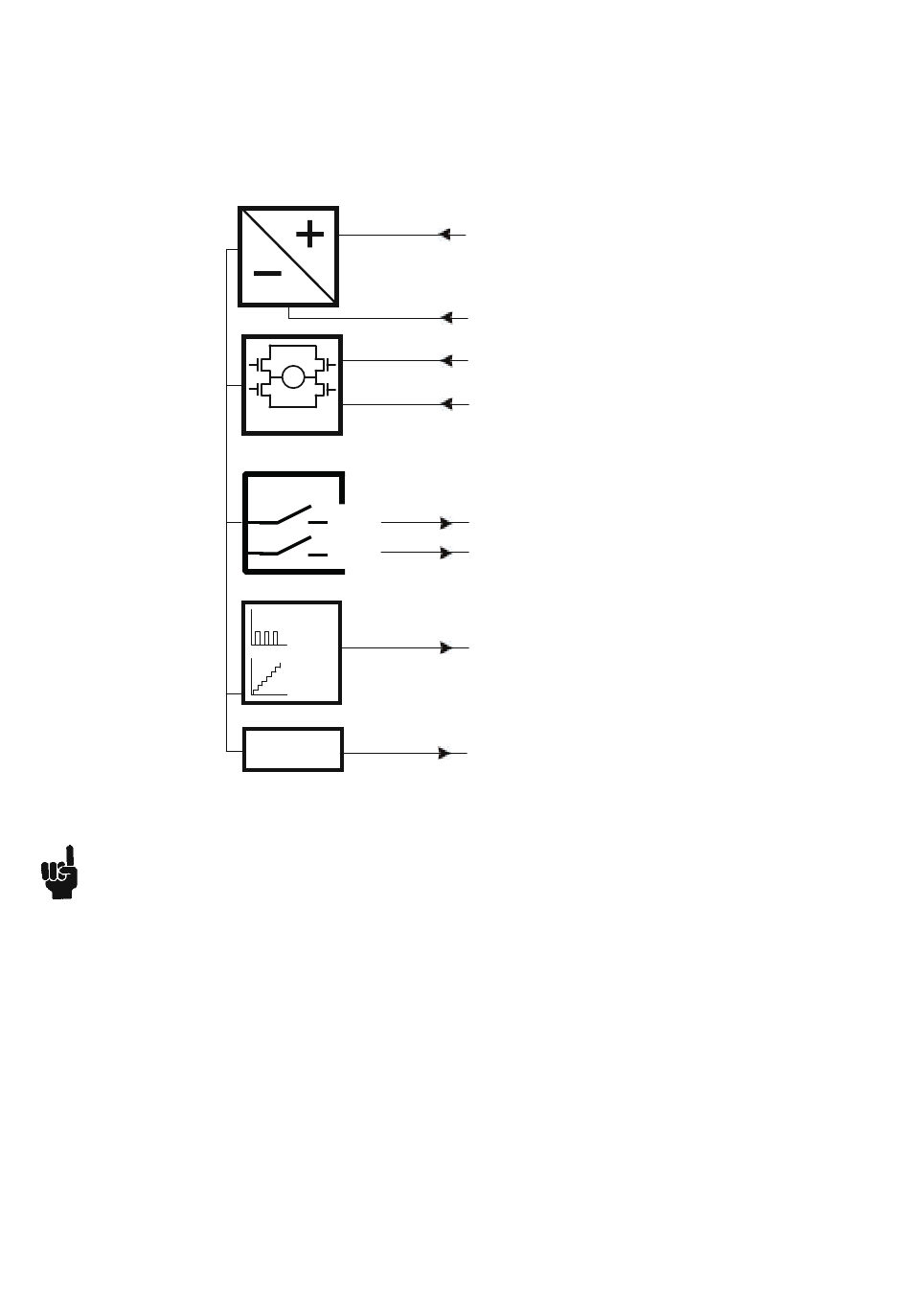

Anschlussdiagramm:
Abb. 7: 35xxxxx2xxxxxxx
Bitte beachten Sie, dass wenn der Stromanschluss nicht korrekt verbunden ist, der Aktuator beschädigt
werden kann!
EINFAHREN
M
AUSFAHREN
H-Brücke
IN
OUT
Hall
RÜCKMELDUNG
0-10 V
SIGNALAUSGANG
Bereit
Seite 22 von 40
BRAUN
12/24 V DC
BLAU
SCHWARZ
ROT
GELB
GRÜN
VIOLETT
WEISS
