Montagehinweise für DL2 mit Steuereinheit
Die Säule DL2 wird entweder mit 8 mm Endplatten oder mit 3 mm Endplatten geliefert.
8 mm Endplatten:
Für die Montage am Tischrahmen sind 4 Bohrungen für M10 Bolzen vorgesehen. Es ist empfehlenswert, alle vier
Bolzen zu nutzen.
3 mm Endplatten:
Für die Montage am Tischrahmen sind 4 Bohrungen für DG 80 x 35 Schrauben vorgesehen. Es ist empfehlenswert,
alle 4 Schrauben zu nutzen.
Da die Tischplatte Geräusche verstärkt, empfehlen wir, ein vibrations- und erschütterungsdämmendes Material
zwischen Tischplatte und -rahmen zu platzieren.
Das Außenprofil der DL2 hat Schwalbenschwanzführungen, welche für die Befestigung von Beschlägen geeignet
sind. Die Montagebeschläge können z. B. genutzt werden, um
• eine kundenspezifische Abdeckung zu montieren (Verkleidung der DL2)
• einen Computer zu montieren.

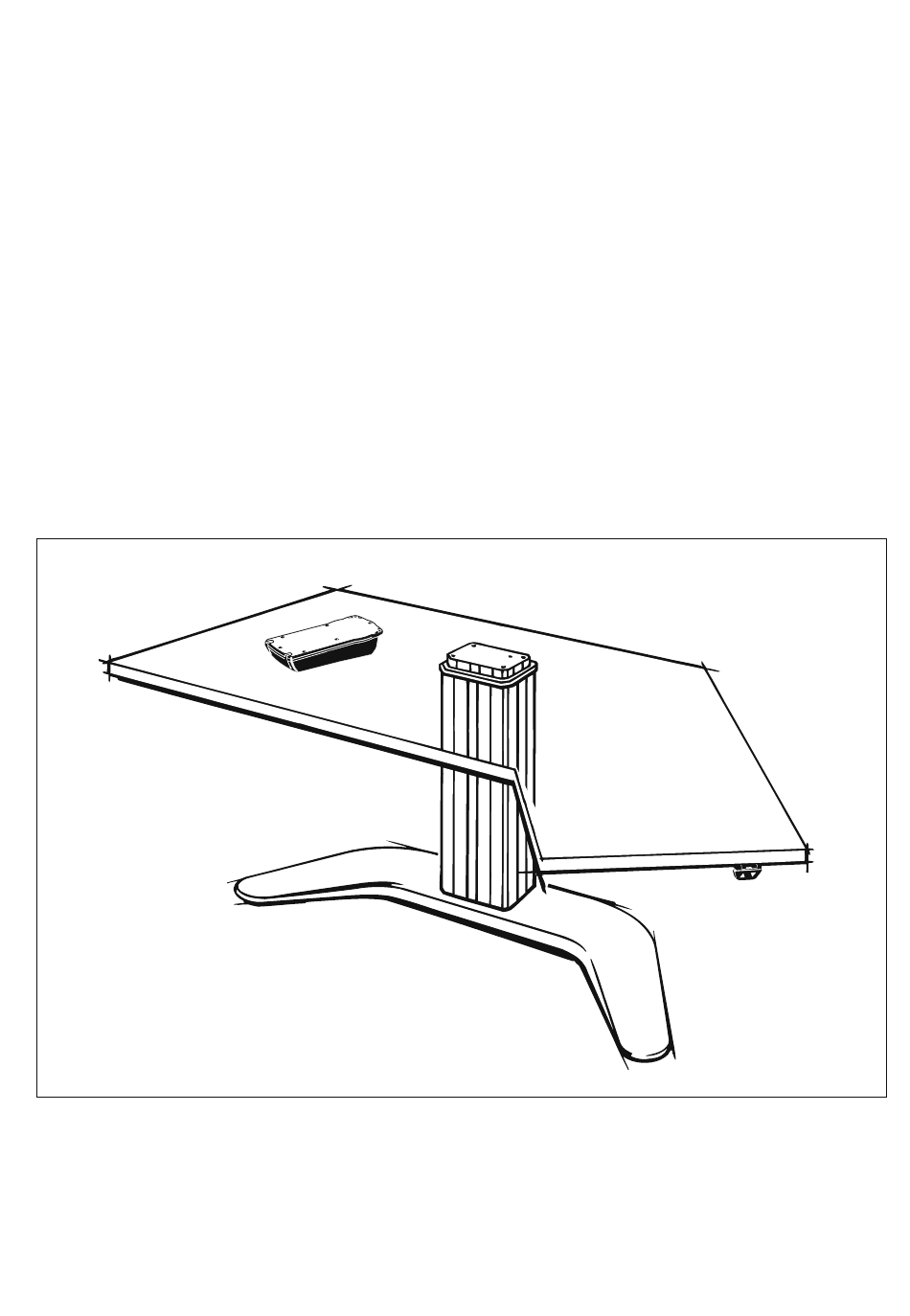

Abbildung 1
Montagebeispiel DL2 System
