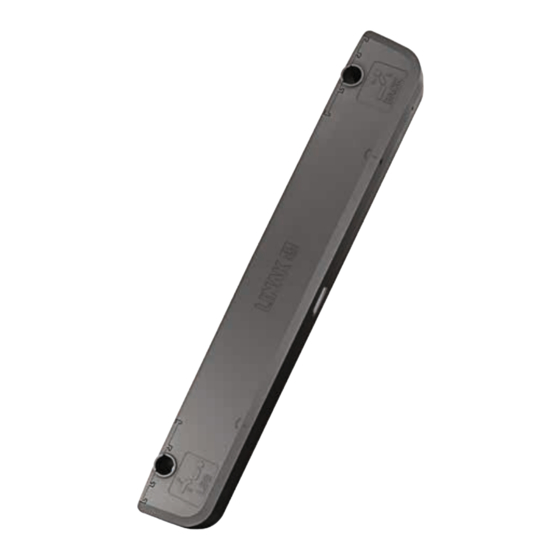

Linak TWINDRIVE TD4 Standard Montageanleitung

Vorschau ausblenden Andere Handbücher für TWINDRIVE TD4 Standard:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TWINDRIVE
TD4 Standard
®
Montageanleitung
LINAK.DE/HOMELINE
LINAK.AT/HOMELINE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Linak TWINDRIVE TD4 Standard

Inhaltszusammenfassung für Linak TWINDRIVE TD4 Standard

  • Seite 1 TWINDRIVE TD4 Standard ® Montageanleitung LINAK.DE/HOMELINE LINAK.AT/HOMELINE...

  • Seite 2: Inhaltsverzeichnis

    Mechanische Notabsenkung ......................15 Zugentlastung Kabel ........................16 TD4 Montagebeschlag ........................17 Montagehinweise und Paralleltoleranzen ..................17 Schweißanweisung ........................18 Funktionsbeschreibung ........................19 Etiketten .............................20 Entsorgung von LINAK Produkten ....................21 Entsorgung von Batterien ......................22 Zeichnungen ..........................23 LINAK Richtlinie für Anwendungsmöglichkeiten ................25 Adressen .............................28 Seite 2 von 28...

  • Seite 3: Vorwort

    Vorwort Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steu- ereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und...

  • Seite 4: Wichtige Informationen

    Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden.

  • Seite 5: Anforderungen Zur Etikettierung

    Dieses Gerät erfüllt Teil 15 der FCC-Bestim- mungen. Der Betrieb unterliegt folgenden zwei Bedingungen: 1) Dieses Gerät darf keine schädlichen Funkstörungen verursachen, und 2) dieses Gerät muss mögliche emp- fangene Funkstörungen und dadurch verursachte Funktionsstörungen akzeptieren. • Gewollte und ungewollte Funktionsstörungen elektrischer Betriebsmittel: Durch Änderungen oder Modifizierungen, die nicht ausdrücklich von der für die Einhaltung der FCC-Bestim- mungen verantwortlichen Stelle genehmigt wurden, kann der Benutzer die Berechtigung zum Betrieb des Gerätes verlieren.

  • Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche

    Aktuelle Montageanleitungen und Bekanntmachungen können Sie jeder Zeit hier einsehen: www.linak.de/HOMELINE Elektromagnetische Felder (EMF): Dieses Gerät von LINAK erfüllt alle Normen hinsichtlich elektromagnetischen Feldern (EMF). Wenn das Gerät korrekt gemäß den Anweisungen in dieser Montageanleitung eingesetzt wird, ist die Anwendung nach den momentanen wissenschaftlichen Erkenntnissen sicher.

  • Seite 7: Nur Für Eu Märkte

    Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.

  • Seite 8: Reparaturen

    Um Fehlfunktionen zu vermeiden, dürfen alle Reparaturen an TWINDRIVE Produkten nur von autorisierten LINAK ® Werkstätten vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. TWINDRIVE Antriebe im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Original-Erklärung für den Einbau von unvollständigen Maschinen Seite 8 von 28...

  • Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche

    Name und Adresse der Person, die autorisiert ist, die relevanten technischen Dokumentationen zusammen- zustellen: John Kling, Group Headquarters, Guderup, DK-6430 Nordborg, email jkl@linak.com Erklärt hiermit, dass LINAK Aktuatoren und Antriebssysteme die folgenden Teile der Maschinenrichtlinie 2006/42/EC, ANHANG I, Grundlegende Sicherheits- und Gesundheitsanforderungen für die Konzeption und den Bau von Maschinen erfüllen: 1.5.1 Stromversorgung: Richtlinie 2006/95 / EG zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten...

  • Seite 10: Verschiedenes Zum Twindrive ® Td4 Standard System

    . Das heißt, Sie können Handbedienungen verwenden, die per Bluetooth ® ® funktionieren. LINAK bietet zahlreiche kompatible Handbedienungen: HC05BL, HC10BL, HC20BL und HB10BL. Alternativ kann ® eine App heruntergeladen werden, um das Smartphone als Handbedienung zu nutzen. Sie können insgesamt vier Handbedienungen mit einen TD4 koppeln. Dies können sowohl normale Handbedie- nungen als auch über die App genutzte Geräte sein.

  • Seite 11: Montagehinweise Für Das Twindrive ® System

    Montagehinweise für das TWINDRIVE System ® Zur Montage des TD4 wird dieser in die Beschläge des Bettes gedrückt und danach wird die Verschlussvorrichtung aufgeschoben. Stellen Sie sicher, dass die Verschlussvorrichtung richtig platziert ist, bevor der TD4 genutzt wird. Lassen Sie das TD4 System nicht laufen, wenn die Verschlussvorrichtung nicht montiert ist. Die Beschläge am Bett müssen eine glatte Oberfläche aufweisen, ohne scharfe Kanten und Schweißpunk- te in dem Bereich, in dem der TD4 Standard montiert wird.

  • Seite 12: Inbetriebnahme (Koppeln Der Bluetooth ® Verbindung)

    Inbetriebnahme (Koppeln der Bluetooth Verbindung) ® Es ist möglich, mehrere Geräte mit dem TD4 über Bluetooth zu koppeln (siehe folgende Anweisungen): ® 1. Kopplung des Bedienelements Schließen Sie den TD4 ans Stromnetz an. Jetzt ist der TD4 für 3 Minuten im Kopplungsmodus (das Unter- bettlicht blinkt, um dies anzuzeigen).

  • Seite 13: Kopplung Des Smartphones Oder Tablets

    2. Kopplung des Smartphones oder Tablets Schließen Sie den TD4 ans Stromnetz an. Jetzt ist der TD4 für 3 Minuten im Kopplungsmodus (das Unter- bettlicht blinkt, um dies anzuzeigen). Aktivieren Sie den Bluetooth -Modus auf Ihrem Smartphone/Tablet. Öffnen Sie die TD4 App und eine ®...

  • Seite 14: Spätere Kopplung Eines Anderen Gerätes

    3. Spätere Kopplung eines anderen Gerätes Wenn Sie später ein anderes Bedienelement oder ein Smartphone/Tablet mit dem TD4 verbinden möch- ten, trennen Sie diesen vom Stromnetz, warten zwei Minuten und schließen den TD4 wieder ans Strom- netz an, um den Kopplungsmodus zu starten. Siehe vorhergehende Anweisungen unter Punkt 1 und 2, um zu erfahren, wie das gewünschte Gerät gekoppelt wird.

  • Seite 15: Mechanische Notabsenkung

    Mechanische Notabsenkung Im Falle eines Stromausfalls dient die Notabsenkung dazu, das Bett in eine horizontale Position zu fahren. Trennen Sie den TD4 vom Stromnetz. Nehmen Sie den Inbusschlüssel an der Seite des TD4. Auf der Unterseite des TD4 befinden sich zwei Öffnungen für die mechanische Absenkung – stecken Sie einfach den Inbusschlüssel mit einem Ende in die Öffnung und drehen Sie in Pfeilrichtung.

  • Seite 16: Zugentlastung Kabel

    Zugentlastung Kabel Es ist wichtig, die Zugentlastung für das Netzkabel am TD3 zu verwenden. Durch die Zugentlastung vermeiden Sie, dass das Netzkabel aus dem TD3 herausgezogen wird und es dadurch zu Fehlfunktionen kommt. Abhängig von der Dicke des Kabels können Sie wählen, ob Sie alle drei Haken oder nur den mittleren Haken zur Entlastung wählen.

  • Seite 17: Td4 Montagebeschlag

    TD4 Montagebeschlag Montagehinweise und Paralleltoleranzen Wenn das Bett in der Horizontalen ist (Ausgangsposition): 581±1 50,5±0,5 480±1 Seite 17 von 28...

  • Seite 18: Schweißanweisung

    TD4 Montagebeschlag Schweißanweisung Max. 52° Max. 38 mm 50,5 Kein Beschlag oder Schweißen außerhalb des Bereichs von 52° von der vertikalen Achse. Die Abmessung des Beschlags einschließlich des Schweißens darf 38 mm nicht überschreiten. Um den korrekten Drehwinkel des Kopf- und Fußteils zu erhalten, ist es wichtig, dass der Beschlag gemäß den oben angeführten Anweisungen montiert und verschweißt wird.

  • Seite 19: Funktionsbeschreibung

    Funktionsbeschreibung Handbedienung HC05BL: auf – ab Kopfteilmotor auf – ab Fußteilmotor allgemeine Bedienung auf/ab (optional) Licht-Taste Handbedienung HC10BL: auf – ab Kopfteilmotor auf – ab Fußteilmotor allgemeine Bedienung auf/ab (optional) Licht-Taste Seite 19 von 28...

  • Seite 20: Etiketten

    Etiketten Etikett für TD4 Standard Etikett für HC05BL Etikett für HC10BL Seite 20 von 28...

  • Seite 21: Entsorgung Von Linak Produkten

    Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten.

  • Seite 22: Entsorgung Von Batterien

    Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt.

  • Seite 23: Zeichnungen

    Zeichnungen TWINDRIVE TD4 System Standard ® : TD4_STANDARD : TD4_STANDARD ø 25,6 581±1 Seite 23 von 28...
  • Seite 24 HC05BL Handbedienung HC10BL Hanbedienung Seite 24 von 28...

  • Seite 25: Linak Richtlinie Für Anwendungsmöglichkeiten

    Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist.
  • Seite 26 Seite 26 von 28...
  • Seite 27 Seite 27 von 28...

  • Seite 28: Adressen

    Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
