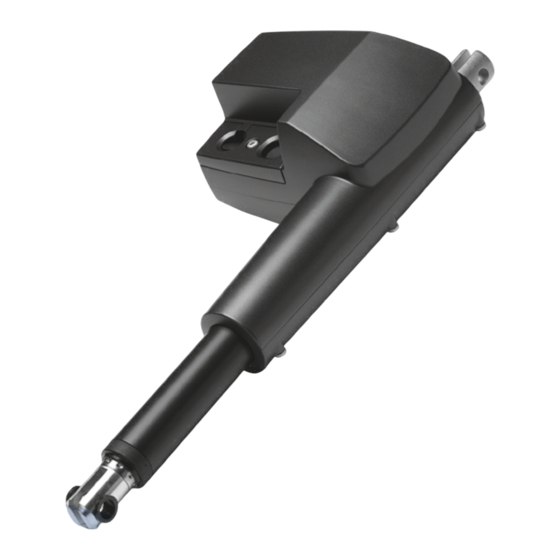

Aktuator LA35
Montageanleitung
LINAK.DE/TECHLINE
LINAK.AT/TECHLINE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Linak Techline LA35

Inhaltszusammenfassung für Linak Techline LA35

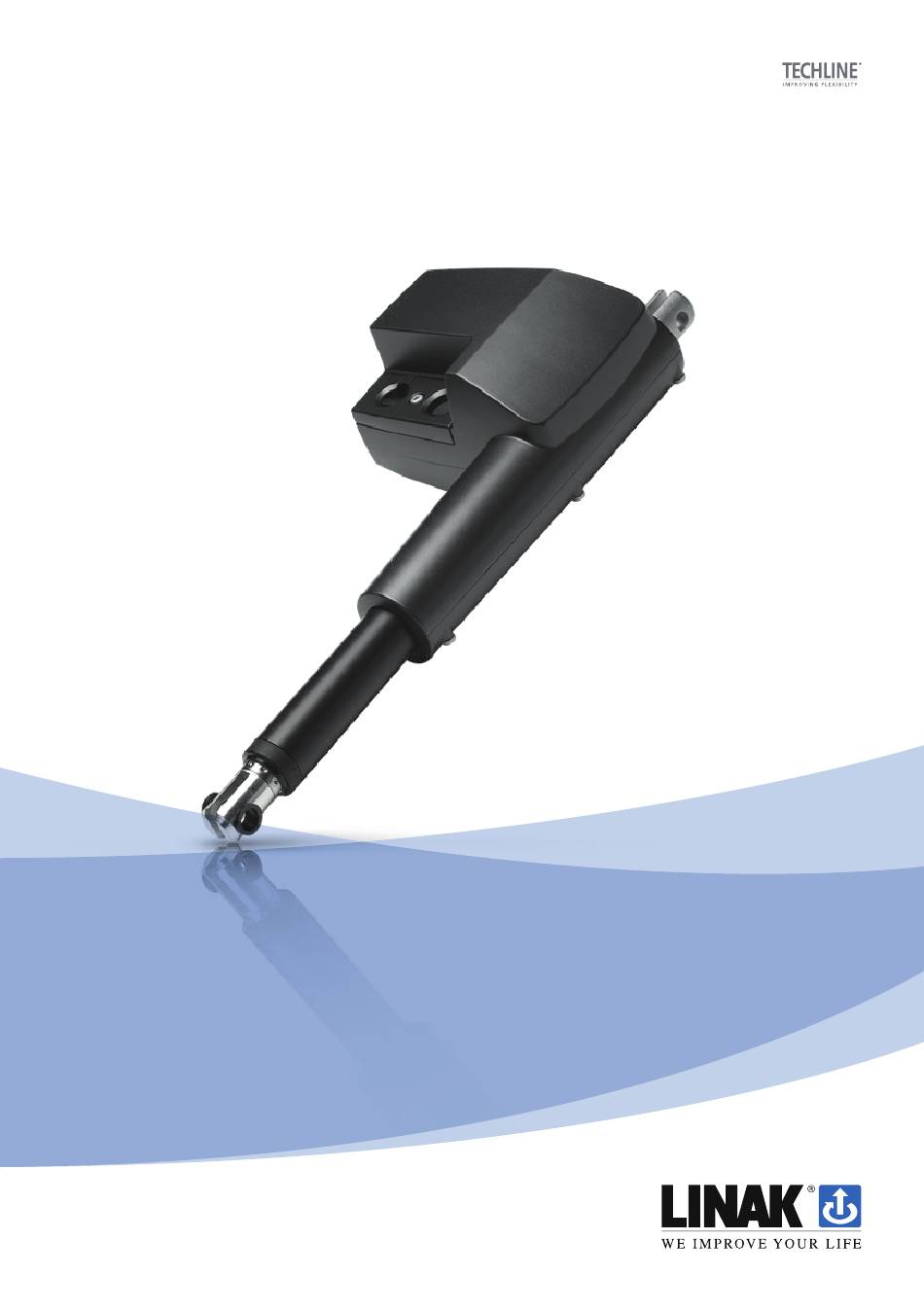

  • Seite 1 Aktuator LA35 Montageanleitung LINAK.DE/TECHLINE LINAK.AT/TECHLINE...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Vorwort..................................4 LINAK Richtlinie für Anwendungsmöglichkeiten......................5 Kapitel 1 .................................6 Sicherheitshinweise ...............................6 Kapitel 2 .................................8 Montagehinweise ................................8 Verkabelung ................................10 Elektrische Anschlüsse ..............................11 Empfohlene Sicherung für Aktuatoren ohne integrierte Steuerung ................11 Antrieb ohne Rückmeldung ..........................12 Antrieb mit potenzialfreiem Endstoppsignalausgang....................13 Antrieb mit relativer Rückmeldung – Einzel-Hall ....................14 Antrieb mit potenzialfreien Endstoppsignalen und relativer Rückmeldung –...
  • Seite 3 Kapitel 5 ................................34 Wartung..................................34 Reparaturen ................................34 Hauptentsorgungsgruppen ............................34 Original Konformitätserklärung ............................35 Konformitätserklärung Übersetzung ins Deutsche ......................36 Original Erklärung für den Einbau einer unvollständigen Maschine ................37 Erklärung für den Einbau einer unvollständigen Maschine - Übersetzung ins Deutsche ............................38 Adressen ..................................40 Seite 3 von 40...

  • Seite 4: Vorwort

    Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquelle für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und gewartet wird. Es liegt in der Verantwortung des Herstellers, dem Endanwender eine Bedienungsanleitung mit relevanten Sicherheitshinweisen aus dieser Montageanleitung zu liefern.

  • Seite 5: Linak Richtlinie Für Anwendungsmöglichkeiten

    Relation zu einer bestehenden Anwendung oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Anwendung einzigartig ist.

  • Seite 6: Kapitel 1

    Kapitel 1 Sicherheitshinweise Bitte lesen Sie die nachfolgenden Informationen sorgfältig durch: Bitte beachten Sie die folgenden drei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Aktuators führen. Zusätzliche Informationen Nützliche Tipps oder zusätzliche Informationen, die in Zusammenhang mit dem Gebrauch des Aktuators wichtig sind.

  • Seite 7: Klassifizierung

    Während des Betriebs beachten Sie bitte folgendes: • Stoppen Sie den Aktuator umgehend, wenn Sie ungewöhnliche Geräusche hören, einen unruhigen Lauf fest- stellen oder Ähnliches bemerken. • Es darf keine Seitenbelastung auf den Antrieb wirken. • Verwenden Sie den Aktuator nur innerhalb der vorgegebenen Betriebstoleranzen. •...

  • Seite 8: Kapitel 2

    Bereich rund um das Gehäuse keine Teile eingeklemmt und dadurch Schäden an der Anwendung oder dem Aktuator verursacht werden können. Bei Anwendungen mit hohen dynamischen Kräften empfiehlt LINAK, die komplett ausgefahrene oder eingefah- rene Position nicht über eine längere Zeit zu halten, da dies das Endstopp-System dauerhaft schädigen kann.
  • Seite 9 Folgendes zu beachten: Es liegt in der Verantwortung des Herstellers, geeignete Sicherheitsmaßnahmen zu ergreifen, die bei Ausfall des Antriebs Personenschäden verhindern. Achtung! Antriebe von LINAK eignen sich nicht für folgende Anwendungsbereiche: • Offshore-Installation • Flugzeuge und andere Fluggeräte • Explosive Umgebungen •...

  • Seite 10: Verkabelung

    3,5±0,2 Nm TORX 25IP Wenn Sie die Kabel an einem LINAK Aktuator tauschen, müssen Sie darauf achten, dass die Stecker und Pins nicht beschädigt werden. Bevor das neue Kabel montiert wird, empfehlen wir, dass die Buchse mit Vaseline geschmiert wird, um die hohe Schutzart zu behalten und die Montage zu vereinfachen. Verge- wissern Sie sich, dass die Kabel in die richtige Buchse eingesteckt und fest sind, bevor die Abdeckung montiert wird.

  • Seite 11: Elektrische Anschlüsse

    Elektrische Anschlüsse • Um die maximale Selbstsperrkraft zu erhalten, versichern Sie sich, dass der Motor nach dem Halten kurzgeschlossen ist. Bei Aktuatoren mit integrierter Steuerung ist diese Option im Aktuator verfügbar, solange der Aktuator an Spannung angeschlossen ist. • Bei der Verwendung von Soft-Stopp an einem DC-Motor wird ein kurzer Peak mit höherer Spannung zurück zur Stromversorgung gesendet.

  • Seite 12: Antrieb Ohne Rückmeldung

    Antrieb ohne Rückmeldung Anschlussdiagramm Abb. 1: 35xxxxx00xxxxxx BRAUN BLAU I/O Werte: Eingang/Ausgang Spezifikation Kommentare Beschreibung Permanentmagnet DC Motor Siehe Anschlussdiagramm, Abb. 1 oben Braun 12 oder 24 V DC (+/-) Zum Ausfahren des Antriebs: Braun an Pluspol anschließen 12 V ±20 % 24 V ±10 % Zum Einfahren des Antriebs: Braun an Minuspol anschließen...

  • Seite 13: Antrieb Mit Potenzialfreiem Endstoppsignalausgang

    Antrieb mit potenzialfreiem Endstoppsignalausgang Anschlussdiagramm: Abb. 2: 35xxxxx10xxxxxx BRAUN BLAU WEISS GELB GRÜN I/O Werte: Eingang/Ausgang Spezifikation Kommentare Beschreibung Der Antrieb kann mit potenzialfreiem Endstoppsignalausgang ausgestattet werden. Die Mikroschalter sind normal offen. Siehe Anschlussdiagramm, Abb. 2 oben Braun 12 oder 24 VDC (+/-) Zum Ausfahren des Antriebs: Braun an Pluspol anschließen 12 V ±20 %...

  • Seite 14: Antrieb Mit Relativer Rückmeldung - Einzel-Hall

    Antrieb mit relativer Rückmeldung – Einzel-Hall Anschlussdiagramm: Abb. 3: 35xxxxx0Hxxxxxx BRAUN BLAU VIOLETT SCHWARZ Seite 14 von 40...
  • Seite 15 3 mm Steigung = 0,38 mm pro Impuls 5 mm Steigung = 0,63 mm pro Impuls Hinweis: Genauere Angaben erhalten 9 mm Steigung = 1,13 mm pro Impuls Sie bei Ihrer LINAK Niederlassung. 12 mm Steigung = 1,5 mm pro Impuls Geringe Frequenz bei hoher Last. Frequenz: Hohe Frequenz ohne Last.

  • Seite 16: Antrieb Mit Potenzialfreien Endstoppsignalen Und Relativer Rückmeldung - Einzel-Hall

    Antrieb mit potenzialfreien Endstoppsignalen und relativer Rückmeldung – Einzel-Hall Anschlussdiagramm: Abb. 4: 35xxxxx1Hxxxxxx BRAUN BLAU WEISS GELB GRÜN VIOLETT SCHWARZ Seite 16 von 40...
  • Seite 17 3 mm Steigung = 0,38 mm pro Impuls 5 mm Steigung = 0,63 mm pro Impuls Hinweis: Genauere Angaben erhalten 9 mm Steigung = 1,13 mm pro Impuls Sie bei Ihrer LINAK Niederlassung. 12 mm Steigung = 1,5 mm pro Impuls Geringe Frequenz bei hoher Last. Frequenz: Hohe Frequenz ohne Last.

  • Seite 18: Antrieb Mit Absoluter Rückmeldung - Analoge Rückmeldung

    Antrieb mit absoluter Rückmeldung – Analoge Rückmeldung Anschlussdiagramm: Abb. 5: 35xxxxx0xxxxxxx BRAUN BLAU VIOLETT SCHWARZ Seite 18 von 40...

  • Seite 19: Antrieb Mit Absoluter Rückmeldung - Analoge Rückmeldung I/O Werte

    Antrieb mit absoluter Rückmeldung – Analoge Rückmeldung I/O Werte: Eingang/Ausgang Spezifikation Kommentare Beschreibung Der Antrieb kann mit einer elektronischen Schaltung versehen werden, die ein ana- loges Rückmeldungssignal gibt, wenn der Antrieb in Bewegung ist. Siehe Anschlussdiagramm, Abb. 5, Seite 19 Braun Zum Ausfahren des Antriebs: 12-24 V DC (+/-)

  • Seite 20: Antrieb Mit Potenzialfreien Endstoppsignalen Und Absoluter Rückmeldung - Analoge Rückmeldung

    Antrieb mit potenzialfreien Endstoppsignalen und absoluter Rückmeldung – Analoge Rückmeldung Anschlussdiagramm: Abb. 6: 35xxxxx1xxxxxxx BRAUN BLAU WEISS GELB GRÜN VIOLETT SCHWARZ Seite 20 von 40...
  • Seite 21 Antrieb mit potenzialfreien Endstoppsignalen und absoluter Rückmeldung – Analoge Rückmeldung I/O Werte: Eingang/Ausgang Spezifikation Kommentare Beschreibung Der Antrieb ist mit potentialfreien End- schaltern ausgestattet und kann mit einer elektronischen Schaltung versehen werden, die ein analoges Rückmeldungssi- gnal ausgibt Siehe Anschlussdiagramm, Abb.

  • Seite 22: Antrieb Mit Ic

    Antrieb mit IC Anschlussdiagramm: Abb. 7: 35xxxxx2xxxxxxx BRAUN 12/24 V DC BLAU EINFAHREN SCHWARZ AUSFAHREN H-Brücke GELB GRÜN Hall RÜCKMELDUNG VIOLETT 0-10 V SIGNALAUSGANG WEISS Bereit Bitte beachten Sie, dass wenn der Stromanschluss nicht korrekt verbunden ist, der Aktuator beschädigt werden kann! Seite 22 von 40...
  • Seite 23 Antrieb mit IC I/O Werte: Eingang/Ausgang Spezifikation Kommentare Beschreibung Einfach zu bedienendes Interface mit inte- grierter Leistungselektronik (H-Brücke). Der Antrieb kann auch mit einer elektroni- schen Schaltung versehen werden, die ein absolutes oder relatives Rückmeldungssi- gnal gibt. H-Brücke Die „IC-Option“ kann nicht mit PWM (Stromversorgung) betrieben werden.
  • Seite 24 3 mm Steigung = 0,38 mm pro Impuls 5 mm Steigung = 0,63 mm pro Impuls Hinweis: Genauere Angaben erhalten 9 mm Steigung = 1,13 mm pro Impuls Sie bei Ihrer LINAK Niederlassung. 12 mm Steigung = 1,5 mm pro Impuls Geringe Frequenz bei hoher Last. Frequenz: Hohe Frequenz ohne Last.

  • Seite 25: Kapitel 3

    Kapitel 3 Fehlerbehebung Problem Mögliche Ursache Abhilfemaßnahme Motor läuft, Spindel Getrieberad oder Spindel beschädigt Wenden Sie sich an LINAK bewegt sich nicht Kein Motorenge- Der Aktuator ist nicht an die Stromver- Überprüfen Sie die Verbindung zur räusch oder Kolben- sorgung angeschlossen...
  • Seite 26 Unzureichende Stromversorgung Überprüfen Sie die Stromversorgung kleineren Schritten Last übersteigt den angegebenen Wert Last reduzieren Aktuator kann Last Last übersteigt den angegebenen Wert Last reduzieren nicht tragen Für weitere Informationen wenden Sie sich an Ihre LINAK Niederlassung. Seite 26 von 40...

  • Seite 27: Kapitel 4

    Aktuator nicht mehr und muss zur Wartung eingesandt werden. Mechanischer Endstopp LA35 ist mit einem mechanischen Endstopp ausgestattet. Modbus Aktuatoren nur 24 V – bitte beachten Sie das Modbus Installationshandbuch: https://de.linak.de/Modbus-Installation-DE ** Spezielle Kabel für den Modbus Aktuator finden Sie unter Modbus Installationshandbuch: https://de.linak.de/Modbus-Installation-DE Seite 27 von 40...

  • Seite 28: Abmessungen Aktuator

    Abmessungen Aktuator TECHLINE LA35: ® ø 10,2 ø 10,2 Einbaumaß Einbaumaß Hub = <300 = 200 + Hub Hub >300 = 250 + Hub Mindesteinbaumaß = 300 mm 11 17 17 13 83,5 Seite 28 von 40...

  • Seite 29: Geschwindigkeits- Und Stromdiagramme - 12 V Motor

    Geschwindigkeits- und Stromdiagramme – 12 V Motor Es handelt sich um typische Werte, die mit einer stabilen Stromversorgung bei einer Umgebungstemperatur von 20 °C gemessen wurden. LA35 - 12 V Strom / Last 3520xx. 3510xx. 3530xx. 3540xx. 1000 2000 3000 4000 5000 6000...

  • Seite 30: Geschwindigkeits- Und Stromdiagramme - 24 V Motor

    Geschwindigkeits- und Stromdiagramme – 24 V Motor Es handelt sich um typische Werte, die mit einer stabilen Stromversorgung bei einer Umgebungstemperatur von 20 °C gemessen wurden. LA35 - 24 V Strom / Last 3520xx. 3510xx. 3540xx. 3530xx. 1000 2000 3000 4000 5000 6000...

  • Seite 31: Etikett Für La35

    „Duty Cycle“ definiert die maximale Einschaltdauer ohne Unterbrechung. Nach dem Betrieb muss eine Pause eingehalten werden. Es ist wichtig, die Anweisungen zur Einschaltdauer genau zu befolgen. Andernfalls kann eine mögliche Überlastung zu Fehlern bzw. Schäden am Produkt führen. 6. W/O #1234567-0001 LINAK Arbeitsnummer gefolgt von einer einzigartigen sequenziellen Identifikationsnummer Seite 31 von 40...

  • Seite 32: Symbolerläuterungen

    Symbolerläuterungen Nachfolgende Symbole werden auf dem Etikett des LA36 verwendet: Symbol Normen Zulassungen WEEE Richtlinie 2002/96/EC Elektronikschrott Das Produkt genügt den geltenden Anforderungen der EU Richlinien Eintragungskennzeichen: Die Australische Sicherheit/EMV Vorschriften China RoHS Gesetzge- China Umweltschutzzeichen (gibt auch Wiederverwertbarkeit an) bung ISO 7000- 0434A: Achtung Montageanleitung...

  • Seite 33: La35 Bestellbeispiel

    LA35 Bestellbeispiel 35 1 0 A 0 + 0 0 2 0 0 0 KABEL: 0 = kein Kabel 1 = 1,5 m Versorgungskabel (0367046-1500) 2 = 5 m Versorgungskabel (0367046-5000) 3 = 0,2 m Versorgungskabel mit AMP Stecker (0367006) 4 = 1,5 m Versorgungs- und 1,5 Signalkabel (0367046-1500/0367049-1500) 5 = 5 m Versorgungs- und 5 m Signalkabel (0367046-5000+0367049-5000) 6 = 1,5 m Y-Kabel, Versorgungs- und Signalkabel in einem (0367020)

  • Seite 34: Kapitel 5

    ® den. Aktuatorsysteme im Gewährleistungszeitraum müssen an die LINAK Werkstätten gesandt werden. Um das Risiko von Fehlfunktionen zu vermeiden, müssen alle Reparaturen von autorisierten LINAK Werkstätten oder Fachpersonal durchgeführt werden, da spezielle Werkzeuge und Bauteile verwendet werden müssen. Wenn das System von nicht autorisierten Personen geöffnet wird, erhöht sich das Risiko von späteren Fehlfunk- tionen.

  • Seite 35: Original Konformitätserklärung

    LINAK A/S Smedevænget 8 DK - 6430 Nordborg Hereby declares that LINAK Actuator 35xxxxxxxxxxx2x complies with the EMC Directive 2014/30/EU according to following harmonized standards: EN 61000-4-2:2009, EN 61000-4-3:2006+A1+A2, EN 61000-4-4:2012, EN 61000-4-5:2014, EN 61000-4-6:2014, EN 50121-3-2: 2015, EN 60204-31: 2013...

  • Seite 36: Konformitätserklärung Übersetzung Ins Deutsche

    LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass der LINAK Aktuator 35xxxxxxxxxxx2x die EMV-Richtlinie: 2014/30/EU gemäß den folgenden harmonischen Normen erfüllt: EN 61000-4-2:2009, EN 61000-4-3:2006+A1+A2, EN 61000-4-4:2012, EN 61000-4-5:2014, EN 61000-4-6:2014, EN 50121-3-2: 2015, EN 60204-31: 2013 die RoHS2 Richtlinie 2011/65/EU gemäß...

  • Seite 37: Original Erklärung Für Den Einbau Einer Unvollständigen Maschine

    DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares that LINAK TECHLINE ® products as characterized by the following models and types: Linear Actuators LA12, LA14, LA22, LA23, LA25, LA30, LA35, LA36, LA37...

  • Seite 38: Erklärung Für Den Einbau Einer Unvollständigen Maschine - Übersetzung Ins Deutsche

    Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass die LINAK TECHLINE Produkte, ® gekennzeichnet durch die folgenden Modelle und Typen Linearaktuatoren LA12, LA14, LA22, LA23, LA25, LA30, LA35, LA36, LA37 die folgenden Teile der Maschinenrichtlinie 2006/42/EC, ANHANG I, Grundlegende Sicherheits- und Gesundheitsanforderungen für die Konzeption und den Bau von Maschinen erfüllen.
  • Seite 39 Seite 39 von 40...

  • Seite 40: Adressen

    Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
