Antrieb Ohne Rückmeldung; Spezifikation - Linak LA14 Montageanleitung

Antrieb ohne Rückmeldung

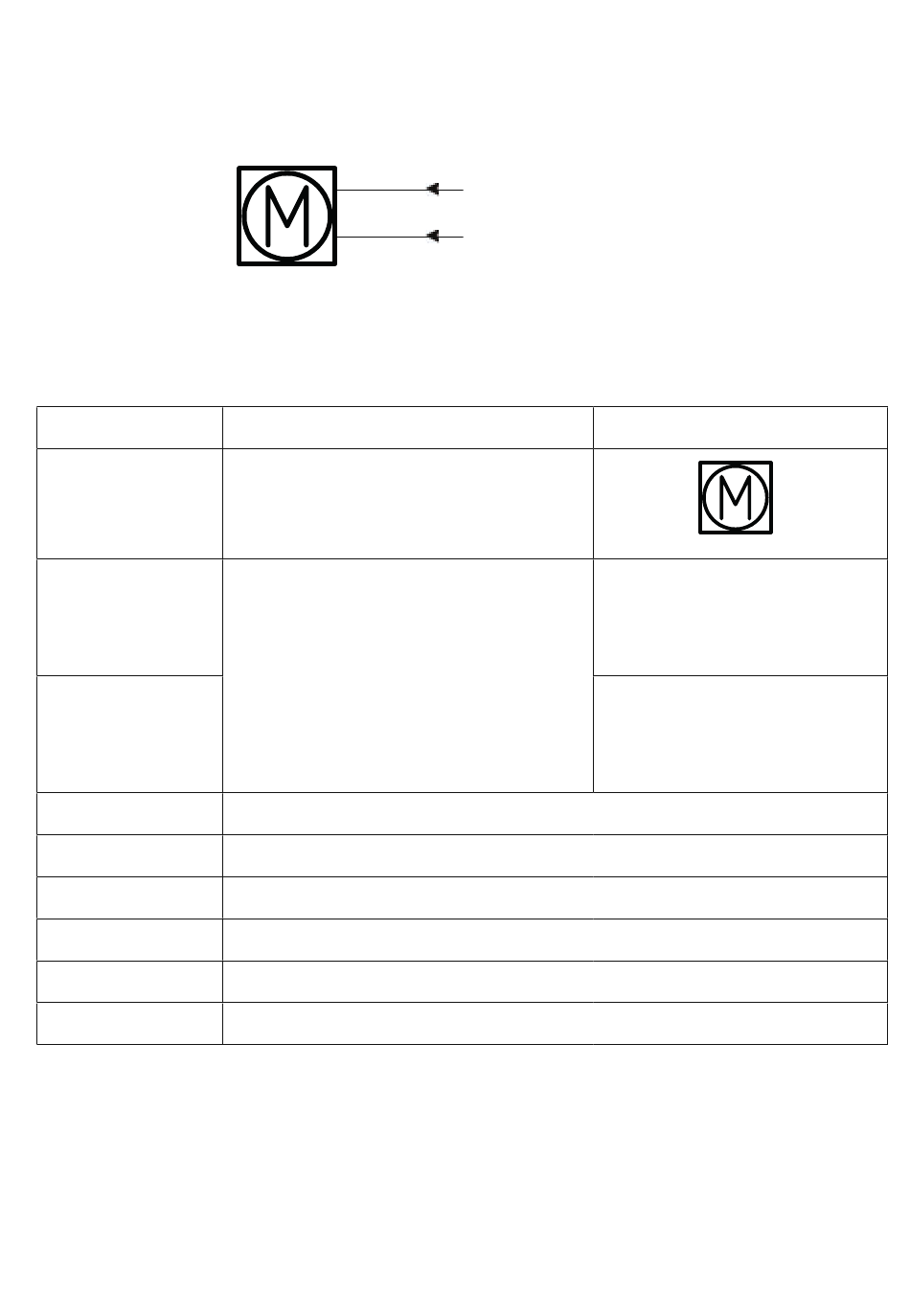

Anschlussdiagramm:
Abb. 1: 14xxxxxxxx000x0x=xx0xxxxxxxxxx
I/O-Werte:
Eingang/Ausgang
Beschreibung
Braun
Blau
Rot
Schwarz
Grün
Gelb
Violett
Weiß

Spezifikation

Permanentmagnet-Motor, DC.
Siehe Anschlussdiagramm, Abb. 1 oben
12–24 VDC (+/-)
12 VDC ± 20 %
24 VDC ± 10 %
Unter normalen Bedingungen:
12 V, max. 5 A abhängig von der Last
24 V, max. 2,5 A abhängig von der Last
Nicht anschließen
Nicht anschließen
Nicht anschließen
Nicht anschließen
Nicht anschließen
Nicht anschließen
BRAUN
BLAU
Seite 14 von 80
Kommentare
Zum Ausfahren des Antriebs:
Braun an Pluspol anschließen
Zum Einfahren des Antriebs:
Braun an Minuspol anschließen
Zum Ausfahren des Antriebs:
Blau an Minuspol anschließen
Zum Einfahren des Antriebs:
Blau an Pluspol anschließen
