Linak LA14 Montageanleitung Seite 43

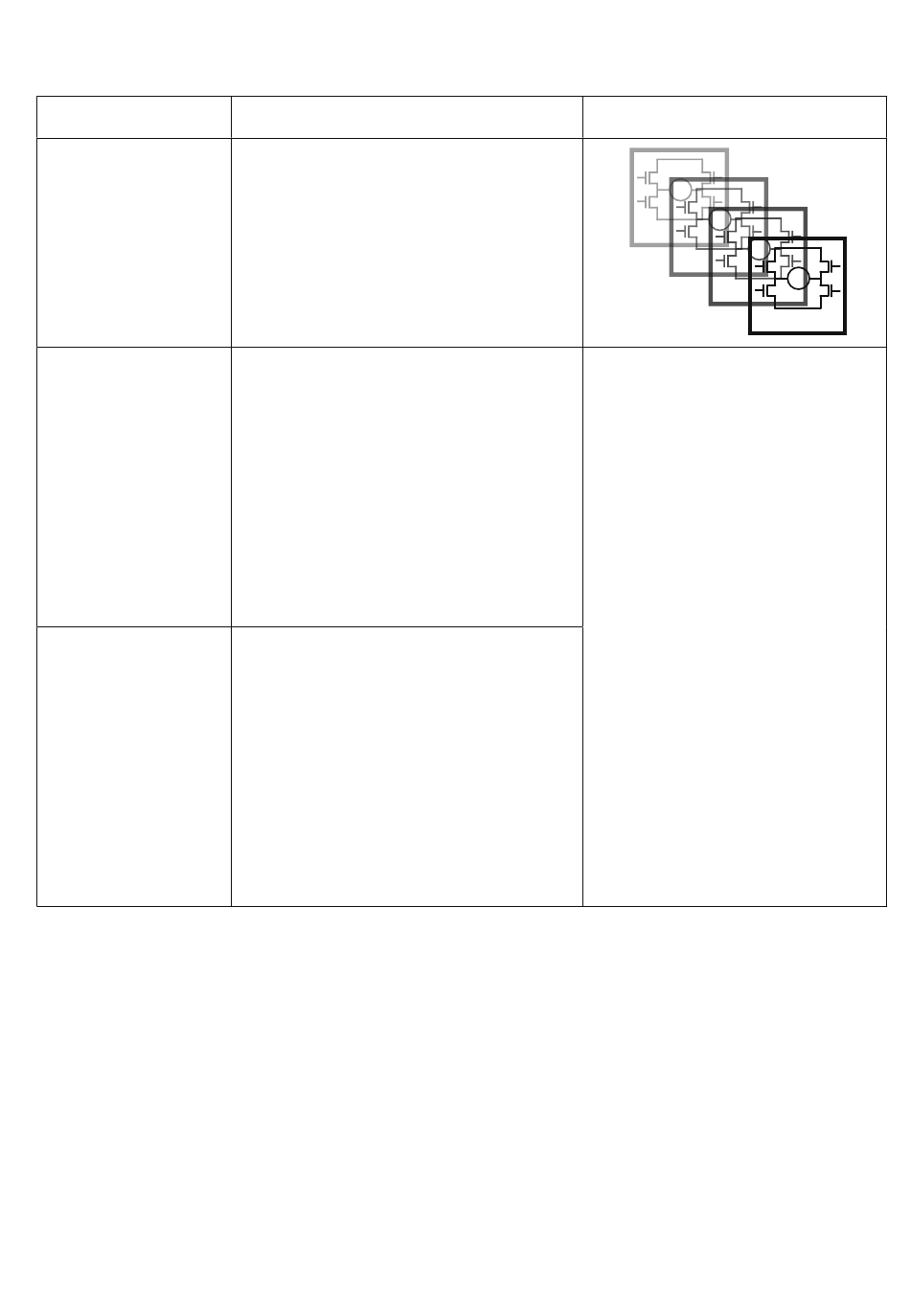

Parallelantriebe
I/O-Werte:
Eingang/Ausgang
Beschreibung
Braun
Blau
Spezifikation
Parallelbetrieb von bis zu acht Aktuatoren.
Ein Master-Antrieb mit einem integrierten
H-Brücken-Controller steuert bis zu sieben
untergeordnete Slaves.
Die "IC- Option" kann nicht mit PWM
(Stromversorgung) betrieben werden.
Siehe Anschlussdiagramm, Abb. 11, Seite 41
12-24 V DC + (VCC)
Braun an Pluspol anschließen
12 V DC ±20 %
24 V DC ±10 %
Standard Motor:
12 V, Strombegrenzung 8 A
24 V, Strombegrenzung 5 A
Schneller Motor:
12 V, Strombegrenzung 8 A
24 V, Strombegrenzung 5 A
12-24 V DC - (GND)
Blau an Minuspol anschließen
12 V DC ± 20 %
24 V DC ± 10 %
Standard Motor:
12 V, Strombegrenzung 8 A
24 V, Strombegrenzung 5 A
Schneller Motor:
12 V, Strombegrenzung 8 A
24 V, Strombegrenzung 5 A
Seite 43 von 80
Kommentar
M
M
H-Brücke
M
H-Brücke
H-Brücke
Hinweis: Verändern Sie nicht die
Stromversorgungspolarität der brau-
nen und blauen Drähte.
Die Parallelantriebe können über eine
ODER mehrere getrennte Stromver-
sorgung/-en betrieben werden.
Stromversorgung GND (-) ist elek-
trisch mit dem Gehäuse verbunden.
Die Strombegrenzung kann über Bus-
Link eingestellt werden (nur jeweils
ein Parallelantrieb)
Wenn die Temperatur unter -10 °C
fällt, steigen die Strombegrenzungen
automatisch auf 9 A.
M
H-Brücke
