DL5/DL6 System mit CBD6S
Montageanleitung
LINAK.DE/DESKLINE
LINAK.AT/DESKLINE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Linak DESKLINE DL5

Inhaltszusammenfassung für Linak DESKLINE DL5

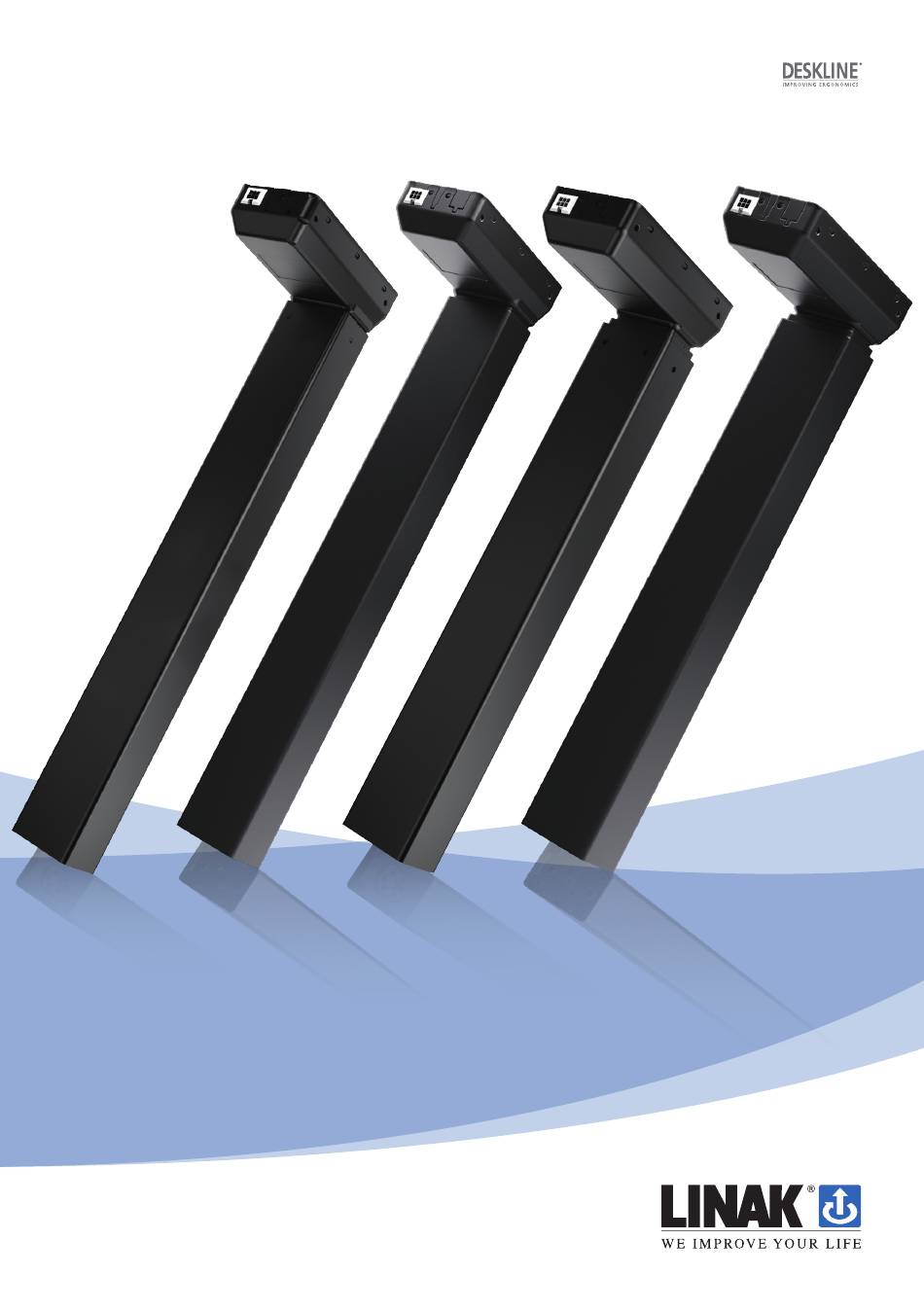

  • Seite 1 DL5/DL6 System mit CBD6S Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...

  • Seite 2: Inhaltsverzeichnis

    Wartung..........................12 ETL-Kennzeichnung ........................13 ® Beschreibung des DESKLINE DL5/DL6 Systems ................14 Montage ............................15 Montagehinweise für das DESKLINE DL5/DL6 System ................15 Montage des Fußteils .........................16 Montage Quertraverse........................17 Montage der Tischplatte ......................18 Tische mit Quertraverse ......................18 Platzierung des Monitors ......................18 Montagehinweise CBD6S (SMPS) ....................19 Elektrische Anschlüsse des DL5/DL6 Systems: ................20...

  • Seite 3: Vorwort

    Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und...

  • Seite 4: Gültigkeitsbereich

    Gültigkeitsbereich Diese Montageanleitung gilt für die folgenden Produkte: (siehe die ersten 3-5 Zeichen auf dem Etikett) Zubehör: 1 einzelne DL5 Standard / DL5 PLUS™ / DL6 Standard / DL6 PLUS™ oder 2 parallel Steuereinheiten: CBD6S 200 W, CBD6S 300 W Bedienelemente: DPF1M/DPG1M/DPG1B ( wenn Memory-Funktion gewünscht wird) DP1CS/DPT/DPF1C/DPG1C (wenn Memory-Funktion und Display gewünscht werden)

  • Seite 5: Wichtige Informationen

    Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden.

  • Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche

    • Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •...

  • Seite 7: Nur Für Eu Märkte

    Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.

  • Seite 8: Reparaturen

    Reparaturen nur von autorisierten LINAK Werkstätten ® oder Service-Personal vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Wird ein DESKLINE Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen.

  • Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche

    Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S Linearaktuatoren DB5, DB6, DB14, LA23, LA31 Hubsäulen...

  • Seite 10: Original Konformitätserklärung

    DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Control Box(s) CBD6SP00020A-009 CBD6S*000*0A-709 (The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product)

  • Seite 11: Konformitätserklärung - Übersetzung Ins Deutsche

    Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass LINAK Antriebssysteme bestehend aus : Steuereinheit(en) CBD6SP00020A-009 CBD6S*000*0A-709 (Das (*) in der Produktbeschreibung kann entweder ein Buchstabe oder eine Zahl sein. Sie definiert die Unterschiede des Produkts)

  • Seite 12: Verschiedenes Zum Deskline ® Dl5/Dl6 System

    Verschiedenes zum DESKLINE DL5/DL6 System ® Dieses DESKLINE System wurde für Bürotische entwickelt. Das System ist nicht einsetzbar in Industrieküchen oder einer anderen Umgebung, in der aggressive Reinigungsmittel eingesetzt werden. Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Säulen führen.

  • Seite 13: Etl-Kennzeichnung

    ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Conforms to UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Conforms to UL962 Cert.

  • Seite 14: Beschreibung Des Deskline ® Dl5/Dl6 Systems

    Beschreibung des DESKLINE DL5/DL6 Systems ® Jeder DESKLINE DL5/DL6 Antrieb ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion werden ® durch die Software in der CBD4/CBD5/CBD6 auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start-/Stopp-Funktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. Anwendung des DESKLINE DL5/DL6 Systems: ®...

  • Seite 15: Montage

    Montage Montagehinweise für das DESKLINE DL5/DL6 System Das Motorgehäuse wird mit sechs M6-Gewindebohrungen zur Montage am Oberrahmen geliefert. 1. Montieren Sie das Motorgehäuse mit sechs M6-Schrauben mit den folgenden Spezifikationen am Oberrah- men: Qualität: min. Klasse 8.8 Länge: Maximal 10 mm (plus Stärke des Oberrahmens). Die Schraube darf maximal 10 mm in das Motorge- häuse hineinragen...

  • Seite 16: Montage Des Fußteils

    Montage des Fußteils Die DL5/DL6 wird mit vier Gewindebohrungen M6 zur Befestigung des Fußteils geliefert. DL6 PLUS™ wird mit vier M6- und zwei M8-Gewindebohrungen geliefert. 1. Befestigen Sie den Säulenboden mit vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikationen an den Tischfüßen: Qualität: min.

  • Seite 17: Montage Quertraverse

    Montage Quertraverse Wir haben einige Fälle erlebt, in denen Kunden einen Schreibtisch mit einer Quertraverse mit einem verborgenen Säulenbeschlag entworfen haben, bei dem der Beschlag beim Festziehen der Quertraverse herausgezogen wurde. Befolgen Sie beim Aufbau eines Schreibtisches die folgenden Richtlinien, um diesen Fehler zu beheben. Wenn das Anschlussstück für die Quertraverse so konstruiert ist, dass der Beschlag im Quertraversenpro- fil verborgen ist, müssen Sie sicherstellen, dass der Beschlag in der Säule nicht aus der Säule herausge- zogen wird, wenn die Schrauben bei der Montage festgezogen werden.

  • Seite 18: Montage Der Tischplatte

    Montage der Tischplatte Tischplatte Dämmmaterial Der Schall von der Hubsäule breitet sich als Schwingung auf die Tischplatte aus, wodurch der Schall verstärkt wird. Dies kann jedoch reduziert werden. 1. Legen Sie vibrations-/stoßdämpfendes Material zwischen Tisch- platte und Oberrahmen. Boden Montierter Tisch Tische mit Quertraverse Um eine Beschädigung der Hubeinheit zu vermeiden, muss zwischen den Enden der beiden M8-Schrauben für den Montagebeschlag und der Oberfläche der Hubeinheit mindestens 1 mm Abstand sein.

  • Seite 19: Montagehinweise Cbd6S (Smps)

    Montagehinweise CBD6S (SMPS) Die Steuereinheit wird mit 2 Schrauben mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. In Bezug auf die Flächenspannung ist ein ø 10 mm aufgrund einer geringeren Oberflächenspannung vorzuziehen. Die Platzierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD6S 200W und CBD6S 300W Die CBD darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass sie Wär- me an die Umgebung abgeben kann.

  • Seite 20: Elektrische Anschlüsse Des Dl5/Dl6 Systems

    Elektrische Anschlüsse des DL5/DL6 Systems: Das DESKLINE DL5/DL6 System muss wie in Abb. 4 angeschlossen werden. Jede DL5/DL6 muss mit einem Motor- ® kabel mit 6-poligem Stecker an die Buchsen in der Steuereinheit angeschlossen werden. Zum Schluss wird der Netzstecker eingesteckt. Bitte beachten Sie, dass die Steuereinheit nur an die Netzspannung angeschlossen werden darf, die auf ihrem Etikett angegeben ist.

  • Seite 21: Initialisierung Des Deskline ® Dl5/Dl6 Parallelsystems

    Initialisierung des DESKLINE DL5/DL6 Parallelsystems ® Das DESKLINE System wird durch Drücken der „Abwärts-Taste“ auf dem Desk Panel initialisiert. Sie muss gedrückt gehalten werden, bis die Antriebe die untere Endlage erreicht haben. Sobald alle Antriebe in der untersten End- lage gestoppt haben, muss die „Abwärts-Taste“ für 2-3 Sekunden losgelassen werden, um dann für weitere 6-8 Sekunden gedrückt gehalten zu werden.

  • Seite 22: Anti-Kollision

    Anti-Kollision Die Funktion (Anti-Kollision) ist eine Option für die Standard Steuereinheit CBD6S (SMPS). Ein System mit Anti-Kol- lision kann die Beschädigung von festen Objekten verhindern, die sich im Verfahrbereich des Tisches befinden. Aktivierung der Anti-Kollision Die Anti-Kollision ist aktiviert, wenn in einer der beiden Buchsen für das Bedienelement ein Aktivierungsstecker („Dongle“) eingesteckt ist.

  • Seite 23: Piezo™ Funktionsbeschreibung (Optional)

    PIEZO™ Funktionsbeschreibung (optional) Für eine optimierte Sicherheit gegen Einklemmen und Blockieren eines Tisches, hat LINAK DL Säulen mit integ- riertem PIEZO Sensor entwickelt. Diese Option minimiert das Risiko für Schäden an einem Tisch, welche durch Einklemmen oder Blockierung durch ein Hindernis in auf- oder abfahrender Richtung verursacht werden können.

  • Seite 24: Zubehör Und Reparaturen

    Händler oder Ihrer Niederlassung. ® Zubehörteile Für weitere Informationen wenden Sie sich bitte an Ihren LINAK Händler oder Ihre LINAK Niederlassung. Reparaturen Alle Antriebssysteme sollten nur von autorisierten LINAK Werkstätten oder Fachpersonal durchgeführt werden. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden.

  • Seite 25: Entsorgung Von Linak Produkten

    Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten.

  • Seite 26: Entsorgung Von Batterien

    Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt.

  • Seite 27: Etiketten

    Etiketten Etikett für DL5 Etikett für DL6 Etikett für DL5 PLUS™ Etikett für DL6 PLUS™ Etikett für CBD6S 200 W (SMPS) Etikett für CBD6S 300 W (SMPS) bis zu 4 Kanäle Seite 27 von 36...

  • Seite 28: Zeichnungen

    Zeichnungen B±5 S±3 Version Kombinationscode B (Einbaulänge) S (Hublänge) O (Länge Außenprofil) [mm] [mm] [mm] DL5xxxxxx645500 DL5 Einbaulänge, Hublänge und Länge Außenprofil (mm) DL5 Motorgehäuse und Profilabmessungen (mm) 97±0,5 29,4 17,4 4xM6 2xM6 Seite 28 von 36...
  • Seite 29 DL5 Beschlagoptionen Standard- beschlag Bench links Bench rechts Kombinationscode Standardbeschlag Bench links Bench rechts DL5xx1xxxxxxxxx DL5xxLxxxxxxxxx DL5xxRxxxxxxxxx Beschlagoptionen (Maße in mm) Seite 29 von 36...
  • Seite 30 B±5 S±3 Version Kombinations- B (Einbaulänge) S (Hublänge) O (Länge Außenprofil) code [mm] [mm] [mm] DL6xxxxxx650560 BIFMA DL6xxxxxx665518 DL6 Einbaulänge, Hublänge und Länge Außenprofil (mm) Maße DL6 Motorgehäuse und Profile (mm) 2xM8 4xM6 97±0,5 29,4 17,4 4xM6 2xM6 Seite 30 von 36...
  • Seite 31 DL6 Beschlagoptionen Standard- beschlag Bench links Bench rechts Kombinationscode Standardbeschlag Bench links Bench rechts DL6xx1xxxxxxxxx DL6xxLxxxxxxxxx DL6xxRxxxxxxxxx Beschlagoptionen (Maße in mm) Seite 31 von 36...
  • Seite 32 Buchse Standard Kombinationscode DL5xxxxx0xxxxxx Standard DL6xxxxx0xxxxxx Standard DL6xxxxxExxxxxx Standard Buchsenkombination Profil-Designs Standard PLUS™ Seite 32 von 36...
  • Seite 33 Standardbeschlag 100±0,2 2xM8 120±0,3 Bench-Beschlag 63±0,2 57±0,2 4xM6 2xM8 75±0,3 Seite 33 von 36...
  • Seite 34 CBD6S 200 W (SMPS) ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) CBD6S 300 W (SMPS) bis zu 4 Kanäle ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) Seite 34 von 36...

  • Seite 35: Linak Richtlinie Für Anwendungsmöglichkeiten

    Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist.

  • Seite 36: Adressen

    Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
