Antrieb mit Endstopp-Signalen und absoluter Rückmeldung –
Analoge Rückmeldung

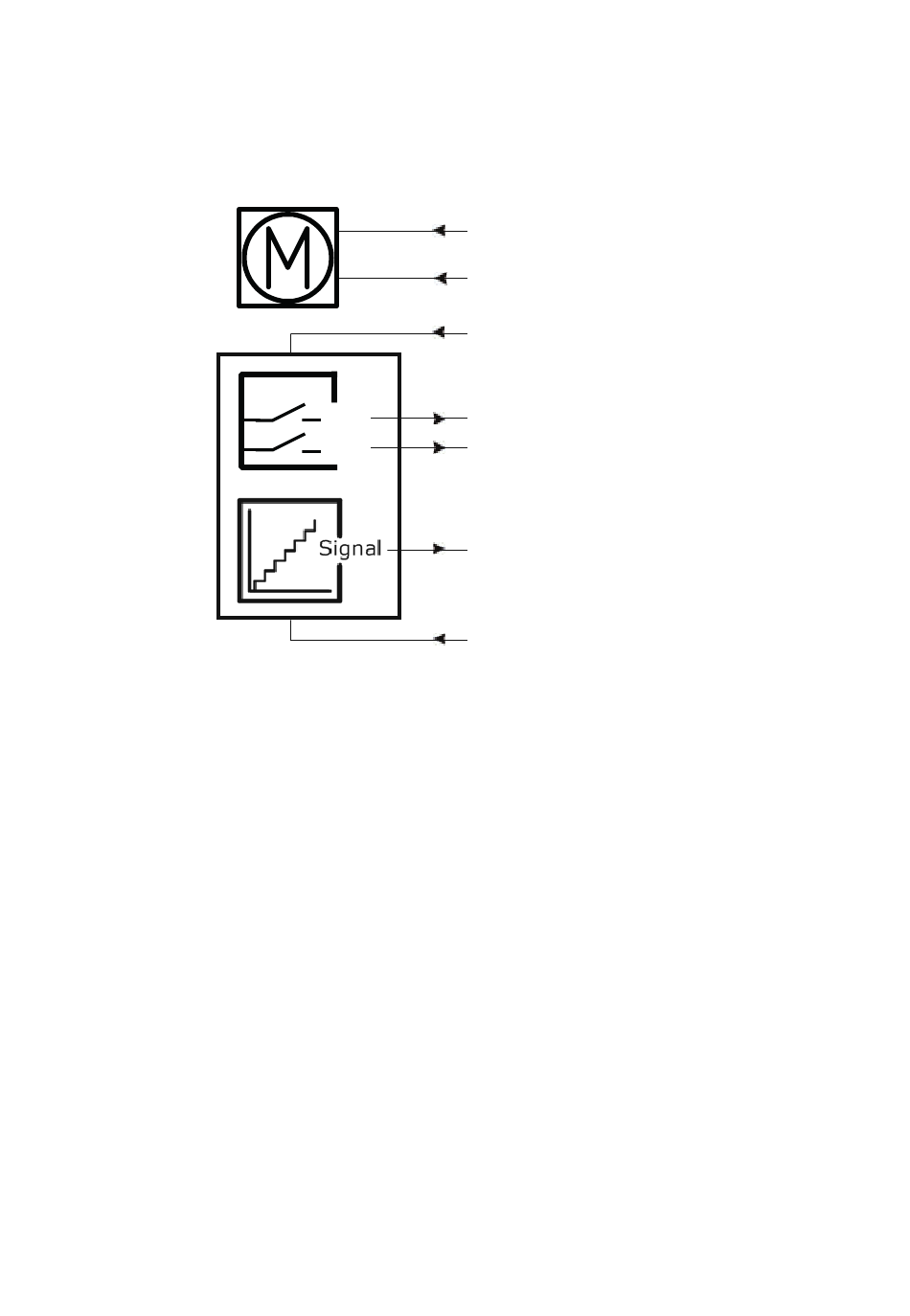

Anschlussdiagramm:
Abb. 5: 14xxxxxxxx0A0x0x=xx1xxxxxxxxxx
*GELB/GRÜN: Endstopp-Signale sind NICHT potenzialfrei.
Wenn Sie Endstopp-Signale verwenden möchten, muss Strom am braunen, blauen, roten und schwarzen Kabel
anliegen, da andernfalls das Signal verloren geht.
BRAUN
BLAU
+
ROT
GELB*
IN
OUT GRÜN*
VIOLETT
SCHWARZ
-
