Antrieb mit relativer Rückmeldung – Einzel-Hall
I/O Werte:
Eingang/Ausgang
Beschreibung
Braun
Blau
Rot
Schwarz
Grün
Gelb
Violett
Weiß
Spezifikation
Der Aktuator kann mit einem Einzel-Hall
ausgestattet werden, der eine relative
Rückmeldung sendet, wenn der Antrieb in
Bewegung ist.
Siehe Anschlussdiagramm,
Abb. 2, Seite 15
12-24 V DC (+/-)
12 V DC ±20 %
24 V DC ±10 %
Unter normalen Bedingungen:
12 V, max. 5 A abhängig von der Last
24 V, max. 2,5 A abhängig von der Last
Stromversorgungssignal (+)
12-24 V DC
Stromversorgungssignal GND (-)
Endstopp-Signalausgang ausgefahren
Endstopp-Signalausgang eingefahren
Einzel-Hall Ausgang (PNP)
Bewegung pro Hall-Einzelimpuls:
LA14020 Aktuator = 0,2 mm pro Impuls
LA14040 Aktuator = 0,4 mm pro Impuls
Frequenz:
Je nach Last liegt die Frequenz am Ausgang
des Einzel-Halls zwischen 14-26 Hz
Jeder Impuls hält für mindestens 3 ms an

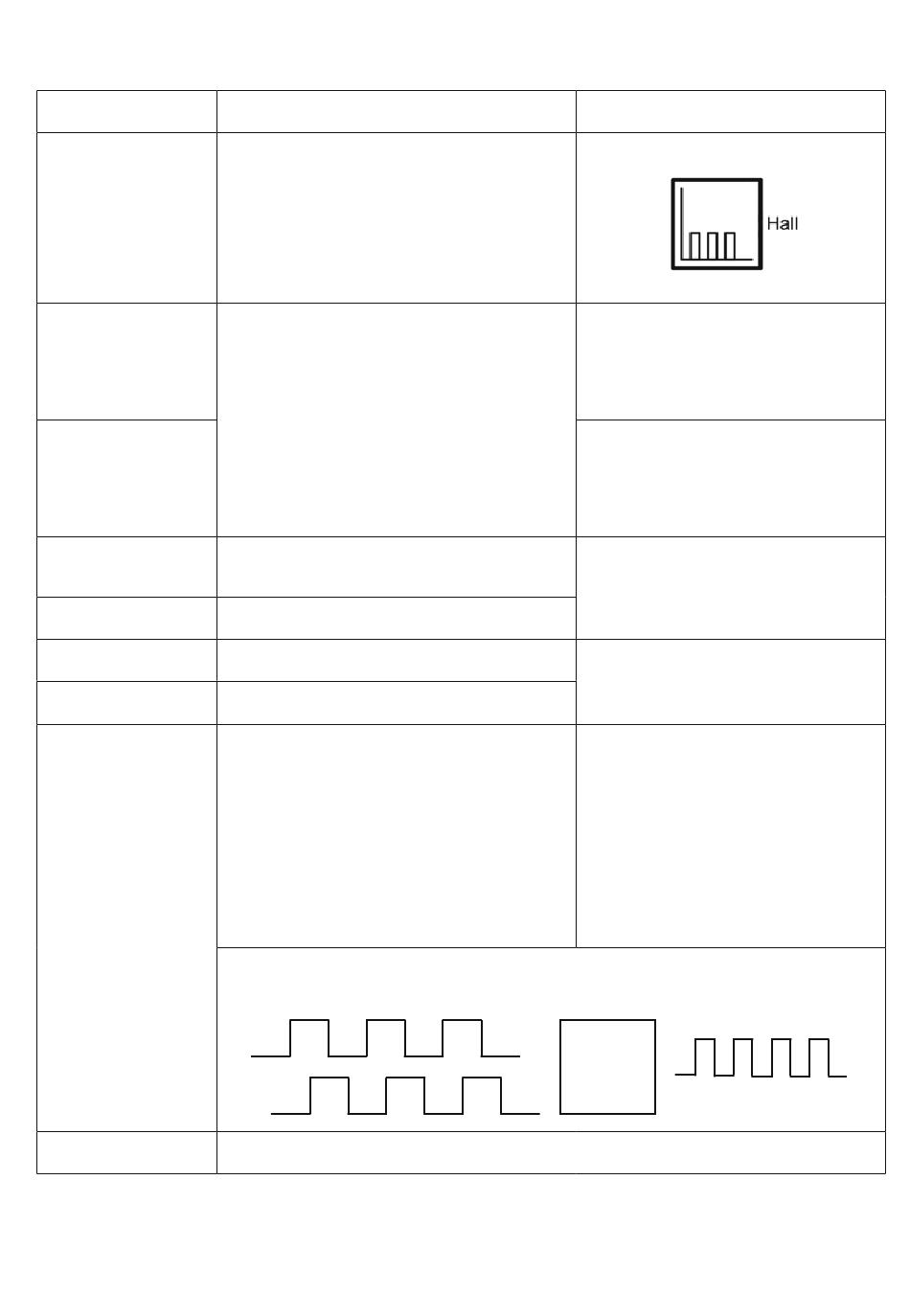

Diagramm Einzel-Hall:
Hall A
Hall B
nicht anschließen
Kommentare
Zum Ausfahren des Antriebs:
Braun an Pluspol anschließen
Zum Einfahren des Antriebs:
Braun an Minuspol anschließen
Zum Ausfahren des Antriebs:
Blau an Minuspol anschließen
Zum Einfahren des Antriebs:
Blau an Pluspol anschließen
Stromverbrauch:
Max. 40 mA, auch im Standby
Ausgangsspannung min. VIN - 1V
Max. Ausgangsstrom: 100 mA
Nicht potentialfrei
Ausgangsspannung min. VIN - 1 V
Max. Strom: 12 mA
Max. 680 nF
Hinweis: Genauere Angaben erhalten
Sie bei Ihrer LINAK Niederlassung.
Geringe Frequenz bei hoher Last.
Hohe Frequenz ohne Last.
Eingang
Mikropro-
zessor
Seite 16 von 80
Einzal-Hall Ausgang
Abb. 2.1
