Montage der Tischplatte

Der Schall von der Hubsäule breitet sich als Schwingung auf die
Tischplatte aus, wodurch der Schall verstärkt wird.
Dies kann jedoch reduziert werden.
1. Legen Sie vibrations-/stoßdämpfendes Material zwischen Tisch-
platte und Oberrahmen.

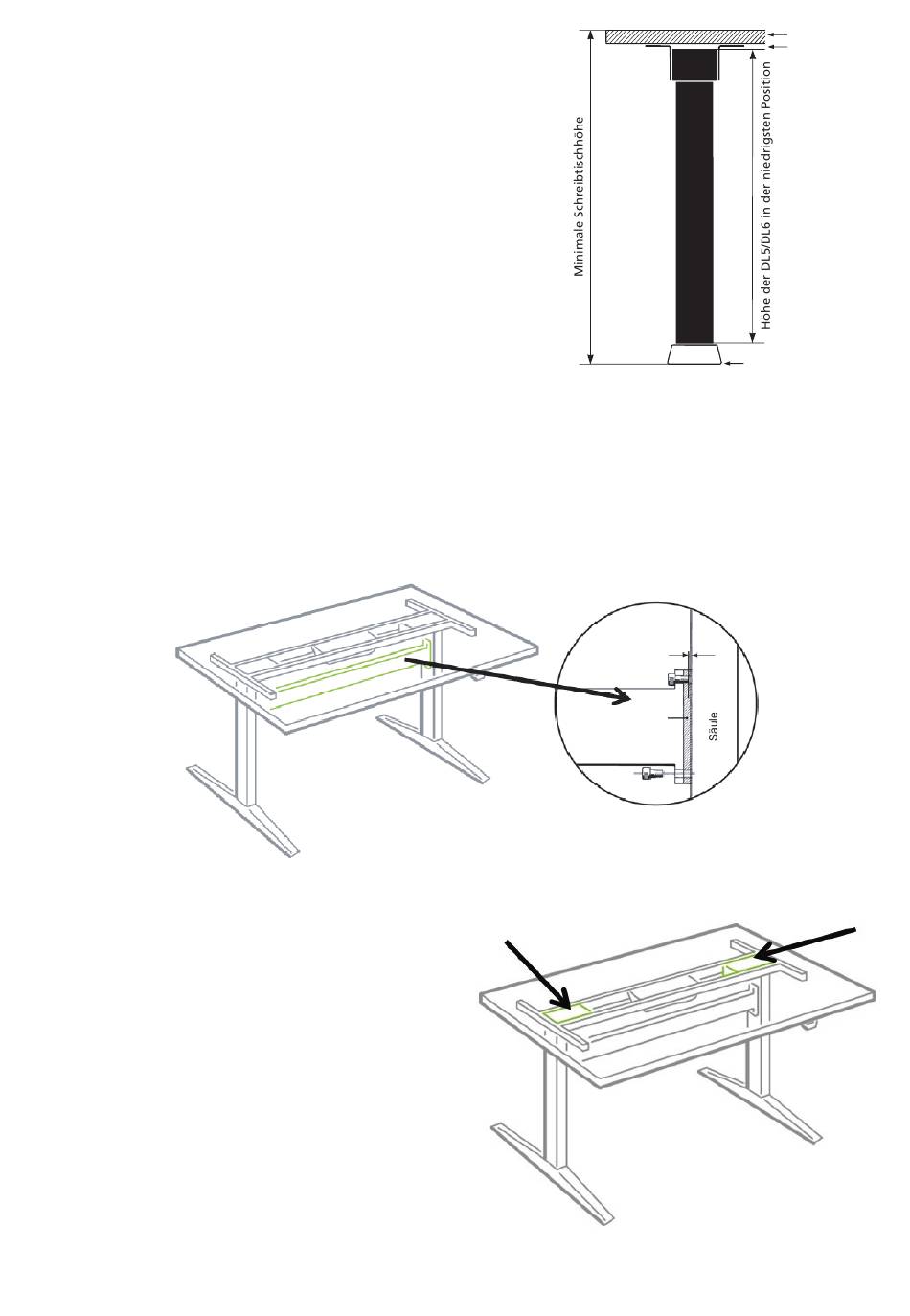

Tische mit Quertraverse

Um eine Beschädigung der Hubeinheit zu vermeiden, muss zwischen den Enden der beiden M8-Schrauben für
den Montagebeschlag und der Oberfläche der Hubeinheit mindestens 1 mm Abstand sein. Zu lange Schrauben
kommen mit den Innenteilen in Berührung. Dies führt zu einem unregelmäßigen Betrieb oder sogar zur Beschä-
digung der Hubeinheit.
Diese oben genannten Richtlinien gelten auch für eine Bench-Lösung.
Anforderung: Min. 1 mm Abstand zwischen den Schraubenenden und der Oberfläche der Hubeinheit

Platzierung des Monitors

Die Platzierung eines Monitors direkt über dem
Motorgehäuse kann zu Fehlfunktionen des Monitors
führen.
Magnete im Inneren des Motors können je nach
Abstand und Monitortyp das Bild auf dem Monitor
stören. In diesem Fall kann das Problem gelöst
werden, indem eine Eisenplatte/ein Eisenrohr oder
ein anderes magnetisches Material, das etwas grö-
ßer als das Motorgehäuse ist, zwischen Motor und
Tischplatte platziert wird.
Min. 1 mm
Montagebeschlag
Empfohlene Platzierung einer Eisenplatte/eines Rohrs
oder eines anderen magnetischen Materials
Seite 18 von 36
Boden
Montierter Tisch
Quertraverse
Tischplatte
Dämmmaterial
