Linak HOMELINE LA10 System Montageanleitung

Vorschau ausblenden Andere Handbücher für HOMELINE LA10 System:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

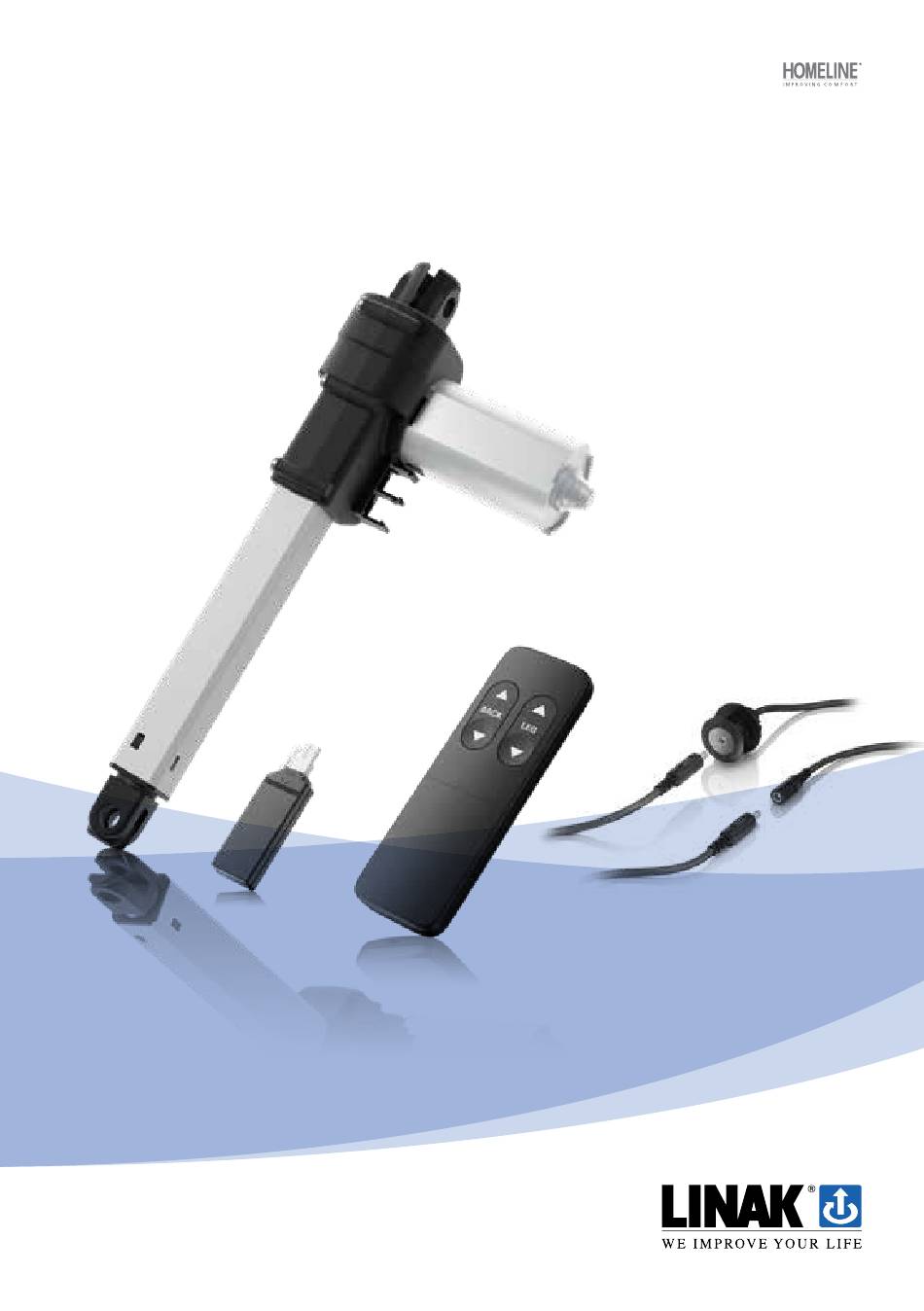

Aktuator LA10 System
Montageanleitung
LINAK.DE/HOMELINE
LINAK.AT/HOMELINE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Linak HOMELINE LA10 System

Inhaltszusammenfassung für Linak HOMELINE LA10 System

  • Seite 1 Aktuator LA10 System Montageanleitung LINAK.DE/HOMELINE LINAK.AT/HOMELINE...

  • Seite 2: Inhaltsverzeichnis

    LA10 Systems ................12 Montage ..........................13 Montage der Ladestation CP002 ....................15 Kopplung der Fernbedienung .......................15 Montage der BP12 Halterung ......................16 Initialisierung des Systems ......................17 Entsorgung von LINAK Produkten ....................18 Hauptverwertungsgruppen ......................18 Entsorgung von Batterien ......................19 Etiketten .............................20 Zeichnungen ..........................21 LINAK Anwendungsrichtlinie ......................25 Adressen .............................28...

  • Seite 3: Vorwort

    Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und gewartet wird. Es liegt in der Verantwortung des Herstellers, dem Endanwender eine Bedienungsanlei- tung mit relevanten Sicherheitshinweisen aus dieser Montageanleitung zu liefern.

  • Seite 4: Geltungsbereich

    Geltungsbereich Diese Montageanleitung gilt für die folgenden Produkte: (Siehe die ersten 3-5 Zeichen auf dem Etikett) Aktuatoren: LA10 Bedienelemente: BLE2DC, BP12 Ladepunkt: CP001, CP002 Seite 4 von 28...

  • Seite 5: Wichtige Informationen

    Wichtige Informationen Wichtige Informationen zu LINAK Produkten finden Sie unter den folgenden Rubriken: ® Achtung! Die Nichtbeachtung dieser Anweisungen kann zu Unfällen mit schweren Personenschäden führen. Die Nichtbeachtung dieser Anweisungen kann dazu führen, dass das Produkt beschädigt oder zerstört wird.

  • Seite 6: Sicherheitsaspekte

    Sicherheitsaspekte Der Hersteller der Anlage muss sicherstellen, dass die Verwendung der Komponente den einschlägi- gen Normen – wie der Maschinenrichtlinie – entspricht. Es ist darauf zu achten, dass die Kabel nicht gequetscht werden, da dies zu einer Bewegung des Systems führen kann! Das SMPS001/006 darf nicht in wärmeisolierendem Material verpackt werden, sondern muss so platziert werden, dass es überschüssige Wärme an die Umgebung abgeben kann.

  • Seite 7: Vor Der Installation, Deinstallation Oder Fehlerbehebung

    • Systemanschluss. Vor dem Anschluss des Antriebssystems/SMPS an das Stromnetz müssen die einzelnen Teile angeschlossen werden. Beachten Sie bei Bedarf die Montageanleitung für LINAK Antriebe. Während des Betriebs • Wenn das Antriebssystem ungewöhnliche Geräusche oder Gerüche verursacht, schalten Sie die Netzspannung sofort aus.

  • Seite 8: Nur Für Eu-Märkte

    Nur für EU-Märkte Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensori- schen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn Sie die sichere Handhabung des Gerätes überwacht oder unterwiesen haben und die damit verbundenen Gefahren verstanden wurden.

  • Seite 9: Original-Erklärung Für Den Einbau Von Unvollständigen Maschinen

    Original-Erklärung für den Einbau von unvollständigen Maschinen Seite 9 von 28...

  • Seite 10: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche

    Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass die LINAK HOMELINE® Produkte, gekennzeichnet durch die folgenden Modelle und Typen, Steuereinheiten CB7, CB9H, CBH Advanced, CBH Basic Linearaktuatoren...

  • Seite 11: Verschiedenes Zum Homeline ® System

    Verschiedenes zum HOMELINE System ® Wartung Reinigen Sie Staub und Schmutz an der Außenseite des Systems in angemessenen Abständen und prüfen Sie das System auf Beschädigungen und Brüche. Überprüfen Sie die Anschlüsse, Kabel und Stecker und prüfen Sie die korrekte Funktion sowie die Befestigungs- punkte.

  • Seite 12: Beschreibung Des Homeline ® La10 Systems

    Dongle ® • BP12 Bedieneinheit • Halter für BP12 • Ladepunkt CP001/CP002 Die Bluetooth Wortmarke und Logos sind Eigentum der Bluetooth SIG, Inc. und jede Verwendung solcher Marken durch LINAK A/S erfolgt ® ® unter Lizenz. Seite 12 von 28...

  • Seite 13: Montage

    Montage Anschluss des LA10 Systems 1. Legen Sie alle Teile für das LA10 System zusammen. Alle Teile des LA10 Systems 2. Stecken Sie den Bluetooth-Stecker in einen der Aktuatoren. Verbinden Sie die Aktuatoren mit dem Anschluss- kabel. Seite 13 von 28...
  • Seite 14 3. Verbinden Sie die Aktuatoren mit dem Anschlusskabel. 4. Verbinden Sie den Ladepunkt CP001/CP002 mit einem der Aktuatoren und schließen Sie das Netzkabel an. (Um das System in den Komfortsessel zu montieren, nehmen Sie einfach das Stromkabel aus der Ladestation heraus).

  • Seite 15: Montage Der Ladestation Cp002

    5. Schließen Sie das Netzkabel an die Stromversorgung an. Montage der Ladestation CP002 Für die Montage der Ladestation werden keine Schrauben benötigt. 1. Stecken Sie die Ladestation einfach von vorne durch ein Loch im Stoff. Von der Rückseite aus klicken Sie den Ring an und ziehen ihn fest, bis die Ladestation richtig fixiert ist.

  • Seite 16: Montage Der Bp12 Halterung

    Montage der BP12 Halterung Der Halter besteht aus vier Teilen. Zur Montage der Halterung werden ein Schraubendreher und vier Schrauben benötigt. Spezifikationen der Schrauben: Senkkopf 45°, abgeflachter Kopf, max. ø 3,5 mm. 1. Verwenden Sie vier Schrauben, um den Hauptteil der Halterung am Komfortsessel zu befestigen. Die Länge des Kabels zwischen dem Schaltnetzteil und dem Stellmotor im System muss mindestens 180 cm betragen.

  • Seite 17: Initialisierung Des Systems

    Initialisierung des Systems Beim erstmaligen Anschluss des Aktuators muss das System initialisiert werden. 1. Drücken Sie die „Abwärts“-Taste auf der Bedieneinheit für den Aktuator, der initialisiert werden muss, und fahren Sie den Aktuator in seine innere Position. 2. Lassen Sie die Taste auf der Bedieneinheit los. 3.

  • Seite 18: Entsorgung Von Linak Produkten

    Entsorgung von LINAK Produkten Da LINAK Kunden uns oft fragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diese Anleitung erstellt, die eine Klassifizierung in verschiedene Abfallstoffe für Recycling oder Verbrennung ermöglicht. Anleitung Wir empfehlen, unsere Produkte so weit wie möglich zu zerlegen und in verschiedene Abfallgruppen für das Recycling oder die Verbrennung einzuteilen.

  • Seite 19: Entsorgung Von Batterien

    Die Batterien sollten gemäß den geltenden Vorschriften von Bund, Ländern und Gemeinden entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über das lokale Recyclingsystem entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in den normalen Hausmüll oder in die Natur.

  • Seite 20: Etiketten

    Etiketten Etikett für LA10 Etikett für BLE2DC Etikett für BP12 Seite 20 von 28...

  • Seite 21: Zeichnungen

    Drawing No.: 1036W4000 SCALE : 3:10 Zeichnungen Linearaktuator LA10 134,3 25,8 36,5 12,8 ø 10,2±0,1 ø 10,2±0,1 Einbaumaß = S+128 ø 45 Created By King Zhou 2020-01-08 LA10 Actuator with BLE2DC Modified By King Zhou 2020-04-29 Seite 21 von 28...
  • Seite 22 Bluetooth Dongle BLE2DC ® 67,5 11,4 Bedieneinheit BP12 Seite 22 von 28...
  • Seite 23 Halter für BP12 ABSCHNITT A-A ø 4 ø 7,5 45,4 reated By Bjarne Skov 2020-10-05 Modified By Bjarne Skov 2020-10-06 Seite 23 von 28...
  • Seite 24 Ladestation CP002 Max. 25 Seite 24 von 28...

  • Seite 25: Linak Anwendungsrichtlinie

    Produkts zu definieren, das als Hardware, Software, technische Beratung usw. im Zusammenhang mit einer beste- henden oder neuen Kundenanwendung definiert ist. Die oben definierten LINAK Produkte sind für eine Vielzahl von Anwendungen in den Bereichen Medizin, Kom- fortmöbel, Büromöbel und Industrie einsetzbar. LINAK kann jedoch nicht alle Bedingungen kennen, unter denen LINAK Produkte installiert, verwendet und betrieben werden, da jede einzelne Anwendung einzigartig ist.
  • Seite 26 Seite 26 von 28...
  • Seite 27 Seite 27 von 28...

  • Seite 28: Adressen

    ® Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
