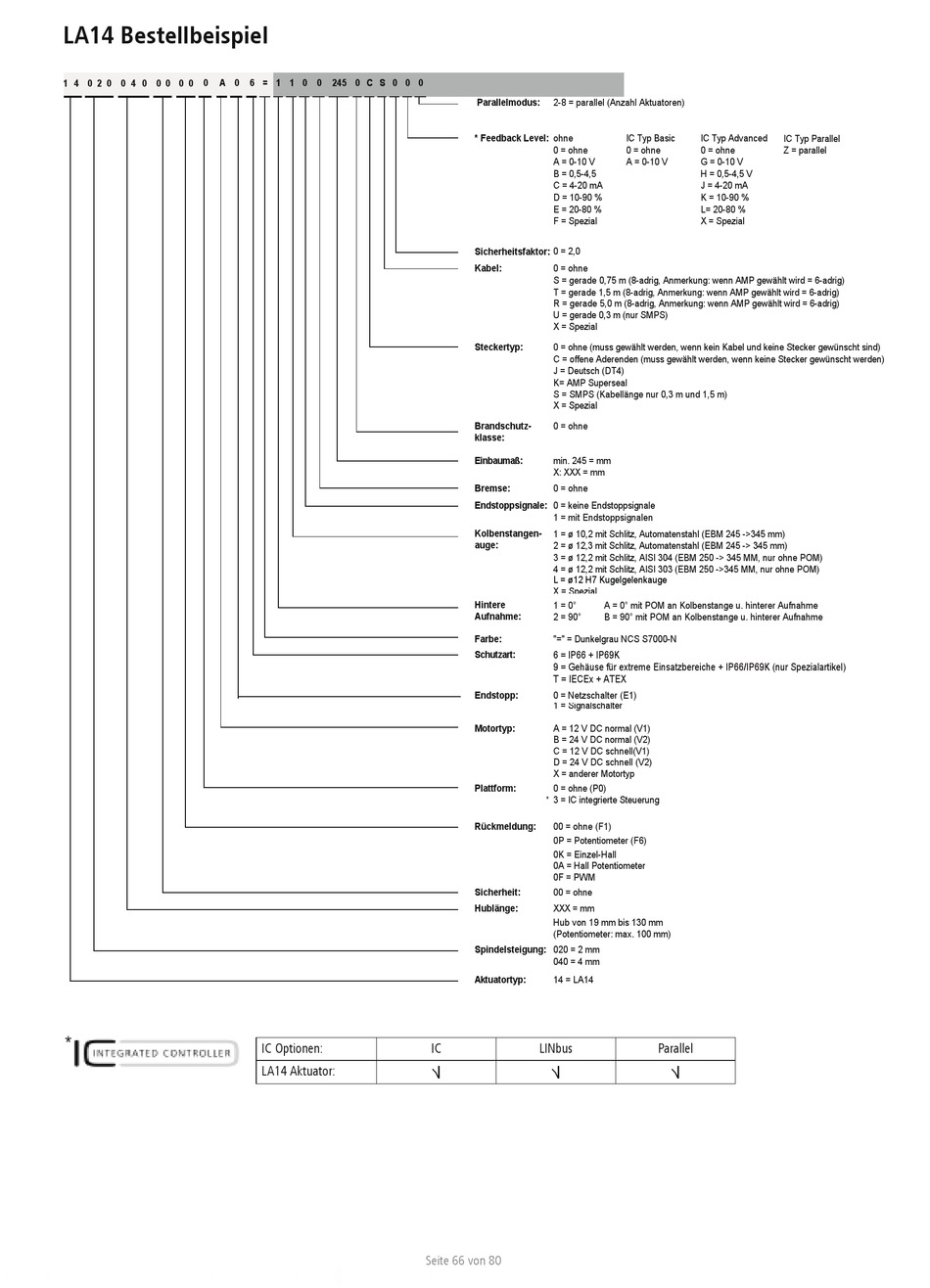

LA14 Bestellbeispiel
0
A 0
1 4 0 2 0 0 4 0 0 0 0 0
*
6 = 1 1 0 0
245 0 C S 0 0 0
IC Optionen:
LA14 Aktuator:
Parallelmodus:
2-8 = parallel (Anzahl Aktuatoren)
* Feedback Level: ohne
0 = ohne
A = 0-10 V
B = 0,5-4,5
C = 4-20 mA
D = 10-90 %
E = 20-80 %
F = Spezial
Sicherheitsfaktor: 0 = 2,0
Kabel:
0 = ohne
S = gerade 0,75 m (8-adrig, Anmerkung: wenn AMP gewählt wird = 6-adrig)
T = gerade 1,5 m (8-adrig, Anmerkung: wenn AMP gewählt wird = 6-adrig)
R = gerade 5,0 m (8-adrig, Anmerkung: wenn AMP gewählt wird = 6-adrig)
U = gerade 0,3 m (nur SMPS)
X = Spezial
Steckertyp:
0 = ohne (muss gewählt werden, wenn kein Kabel und keine Stecker gewünscht sind)
C = offene Aderenden (muss gewählt werden, wenn keine Stecker gewünscht werden)
J = Deutsch (DT4)
K= AMP Superseal
S = SMPS (Kabellänge nur 0,3 m und 1,5 m)
X = Spezial
Brandschutz-
0 = ohne
klasse:
Einbaumaß:
min. 245 = mm
X: XXX = mm
Bremse:
0 = ohne
Endstoppsignale: 0 = keine Endstoppsignale
1 = mit Endstoppsignalen
Kolbenstangen-
1 = ø 10,2 mit Schlitz, Automatenstahl (EBM 245 ->345 mm)
auge:
2 = ø 12,3 mit Schlitz, Automatenstahl (EBM 245 -> 345 mm)
3 = ø 12,2 mit Schlitz, AISI 304 (EBM 250 -> 345 MM, nur ohne POM)
4 = ø 12,2 mit Schlitz, AISI 303 (EBM 250 ->345 MM, nur ohne POM)
L = ø12 H7 Kugelgelenkauge
X = Spezial
Hintere
1 = 0°
Aufnahme:
2 = 90°
Farbe:
"=" = Dunkelgrau NCS S7000-N
Schutzart:
6 = IP66 + IP69K
9 = Gehäuse für extreme Einsatzbereiche + IP66/IP69K (nur Spezialartikel)
T = IECEx + ATEX
Endstopp:
0 = Netzschalter (E1)
1 = Signalschalter
Motortyp:
A = 12 V DC normal (V1)
B = 24 V DC normal (V2)
C = 12 V DC schnell(V1)
D = 24 V DC schnell (V2)
X = anderer Motortyp
Plattform:
0 = ohne (P0)
* 3 = IC integrierte Steuerung
Rückmeldung:
00 = ohne (F1)
0P = Potentiometer (F6)
0K = Einzel-Hall
0A = Hall Potentiometer
0F = PWM
Sicherheit:
00 = ohne
Hublänge:
XXX = mm
Hub von 19 mm bis 130 mm
(Potentiometer: max. 100 mm)
Spindelsteigung: 020 = 2 mm
040 = 4 mm
Aktuatortyp:
14 = LA14
IC
LINbus
�
�
Seite 66 von 80
IC Typ Basic
IC Typ Advanced
0 = ohne
0 = ohne
A = 0-10 V
G = 0-10 V
H = 0,5-4,5 V
J = 4-20 mA
K = 10-90 %
L= 20-80 %
X = Spezial
A = 0° mit POM an Kolbenstange u. hinterer Aufnahme
B = 90° mit POM an Kolbenstange u. hinterer Aufnahme
Parallel
�
IC Typ Parallel
Z = parallel
