Montagehinweise CBD6S (SMPS)

Die Steuereinheit wird mit 2 Schrauben mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet
des Anzugsmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Platzierung der Bohrungen sowie die Maße
der CBD entnehmen Sie bitte den Zeichnungen im Anhang.

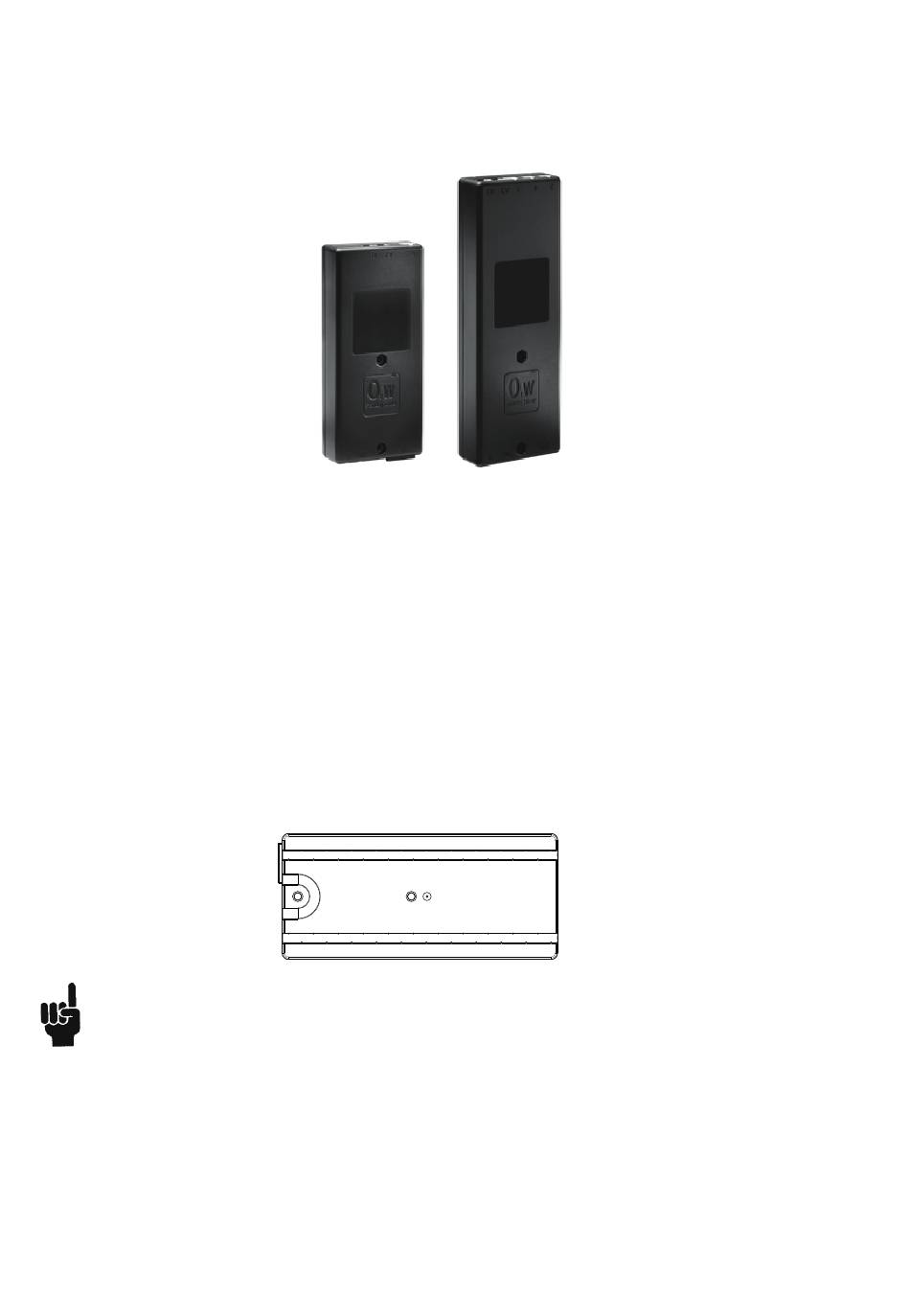

CBD6S 200 W und CBD6S 300 W
Die CBD darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass sie Wär-
me an die Umgebung abgeben kann. Lüftungsschlitze müssen nicht beachtet werden - die CBD gibt die Wärme
über ihre Oberfläche ab.
Wenn die CBD montiert ist, muss der Netzstecker sichtbar sein, damit er - falls nötig - gezogen werden kann.
Das Anzugsmoment der Montageschrauben darf 1 Nm nicht überschreiten.
Die Oberfläche, auf der die CBD montiert wird, sollte eine Ebenheit von mindestens ±0,5 mm aufweisen.
Gehäuseboden mit Kabelführungen
Der Gehäuseboden der CBD6 (SMPS) ist mit zwei Kabelführungen für ein komfortables Kabelmanagement aus-
gestattet. Die Kabelführungen können genutzt werden, um sowohl die Motorkabel als auch das Netzkabel (nur
EU Version) von einer Seite zur anderen zu führen.
Führen Sie die Kabel durch die Kabelführungen, bevor Sie die Steuereinheit montieren.
Informationen zur Montage und Bedienung der Desk Panels entnehmen Sie bitte der separaten
Montageanleitung für Bedienelemente / Handbedienungen.
