Aktuator LA37
Datenblatt
LINAK.DE/TECHLINE
LINAK.AT/TECHLINE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Linak LA37

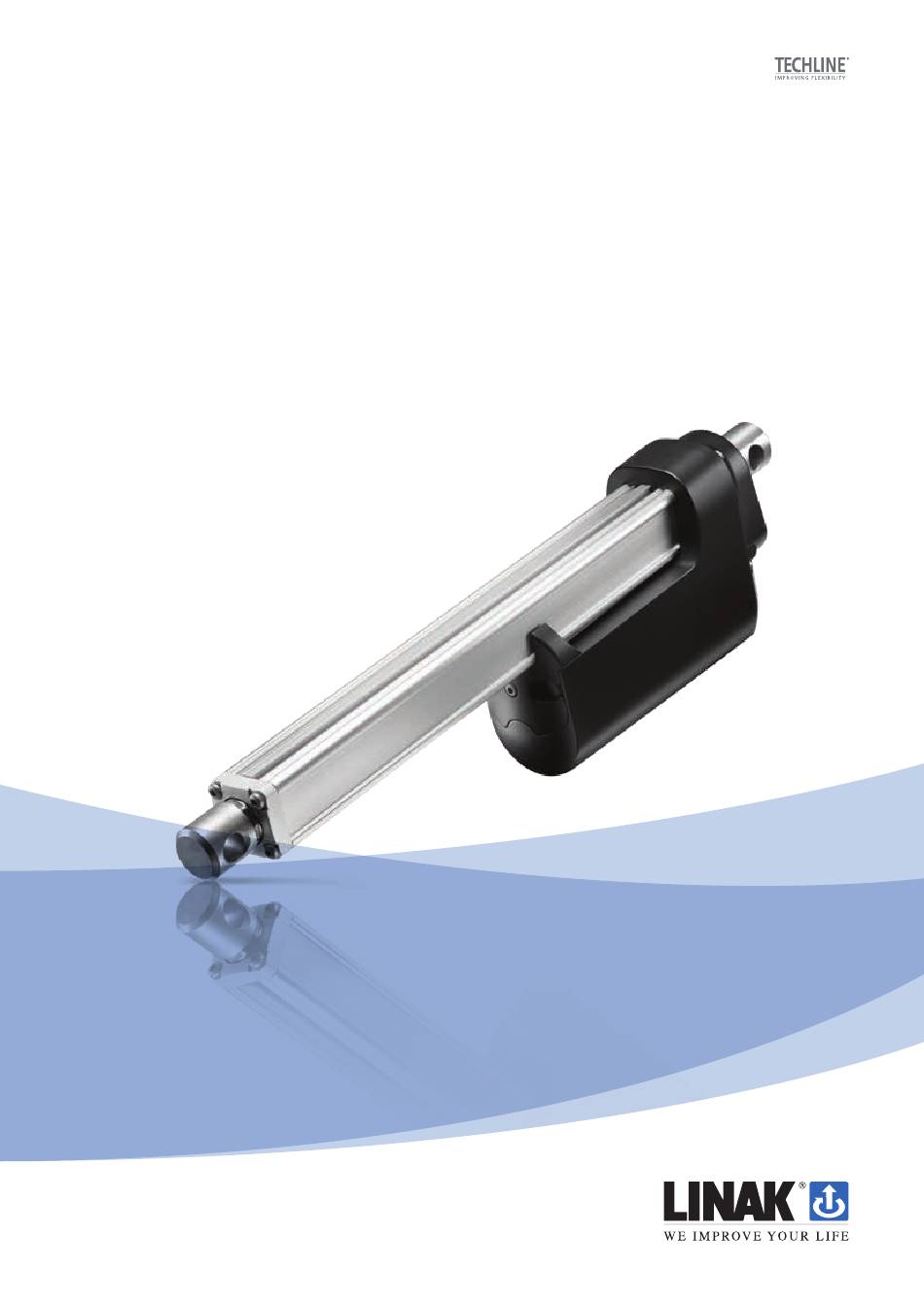

  • Seite 1 Aktuator LA37 Datenblatt LINAK.DE/TECHLINE LINAK.AT/TECHLINE...
  • Seite 2: Verwendung

    Robuste Anwendungen erfordern auch robuste Antriebslö- sungen. Der LA37 wurde speziell für Großmaschinen entwi- ckelt, in denen eine größere Hub- und Haltekraft benötigt wird. Der LA37 bietet die bekannte LINAK Qualität, so dass Sie mit minimalem Wartungsaufwand und einer langen Lebensdauer rechnen können.
  • Seite 3: Inhaltsverzeichnis

    Maße Y-Kabel .............................. 11 Maße Versorgungskabel ..........................12 Maße Signalkabel ............................12 Geschwindigkeits- und Stromaufnahmediagramme ....................13 Tabellen Geschwindigkeit und Stromaufnahme ..................... 14 Diagramm Last und Hublänge LA37 Lagerzapfenmontage ..................15 Kapitel 2 I/O Werte: Aktuator ohne Rückmeldung ........................16 Aktuator mit: Endstoppsignalausgang...
  • Seite 4: Kapitel 1 Technische Daten

    Geräuschniveau: 73dB (A) Messmethode DS/EN ISO 8746 Aktuator nicht belastet. *Modbus Aktuatoren nur 24 V - Siehe: Modbus Installationshinweise - http://www.linak.de/techline/?id3=6463. ** Spezielle Steuerungskabel für den Modbus Aktuator - siehe: Modbus Installationshinweise http://www.linak.de/techline/?id3=6463. Bitte beachten Sie die folgenden beiden Symbole in diesem Datenblatt: Empfehlung Nichtbeachtung der genannten Anweisungen kann zur Beschädigung oder Zerstörung des Aktuators führen.
  • Seite 5: Technische Spezifikationen

    100 - 400 10,0 371CXXXAXXXX2XX 10.000 10.000 20.000 20.000 400 - 600 372CXXXXXXXX2XX 10.000 10.000 15.000 15.000 100 - 600 LA37 mit 12 V Motor - Lagerzapfen-Montage Bestellnummer Max. Max. **Min. Min. Steigung *Typ. Geschwin- Standard */***Typ. Stromauf- Druck Selbst- Selbst- [mm/Spin- digkeit [mm/s] Hublän-...
  • Seite 6: La37 Last Im Vergleich Zur Hublänge

    Last im Vergleich zur Hublänge LA37 LA37 Last im Vergleich zur Hublänge 15000 10000 1000 Hublänge [mm] • Bei Anwendungen, die nur auf Zug arbeiten, sind die Begrenzungen 600 mm Hub und 15.000 N Last. • Sicherheitsfaktor 2 Seite 6 von 36...
  • Seite 7: La37 Abmessungen

    LA37 Abmessungen [mm]: 17,5 Einbaumaß = 300 + Hub 17,5 26,5 Anmerkung: Die Abmessungen gelten für alle LA37 Kolbenstangenaugen und hinteren Aufnahmen. LA37 Abmessungen – Lagerzapfenmontage eingefahren L = 1347±4 La = 330±4 ø 29,94±0,05 40±3 25±1 15,6±2 ø 20 H7 M8x11±1...
  • Seite 8: Einbaumaße

    Einbaumaße: Die Einbaumaße sind abhängig von der gewählten Sicherheitsoption und Hublänge(n) Kol- “0” / zur Mitte “1” / zur Mitte “2” / zur Mitte “3” / zur Mitte “4” / zur Mitte “5” / zur Mitte ben- des Auge des Auge des Auge des Auge des Auge...
  • Seite 9: La37 Kolbenstangenauge

    LA37 Kolbenstangenaugen Option “0&1” LINAK P/N: 0361568 AISI 304 32 ± 0,5 32 ± 0,5 Option “2” Option “3” LINAK P/N: 0361387 LINAK P/N: 0361393 Oberfläche verzinkter Automatenstahl Oberfläche verzinkter Automatenstahl 22 ± 0,1 22 ± 0,1 24 ± 0,1 24 ±...
  • Seite 10: La37 Hintere Aufnahme

    LINAK P/N: 0371040 Oberfläche: verzinkter Automatenstahl Oberfläche: verzinkter Automatenstahl 17,5±0,1 17,5±0,1 ø 16,2±0,1 ø 19,2±0,15 Option “5” LINAK P/N: 0371247 AISI 303 35 ± 0,2 LA37 Drehung hintere Aufnahme: 0 Grad 90 Grad Anmerkung: Die Toleranzen betragen ±4°. Seite 10 von 36...
  • Seite 11: Manuelle Notbetätigung

    LA37 Manuelle Bedienung (Notbetätigung) Die Notbetätigung kann bei Spannungsausfall benutzt werden. Die Abdeckung für den Innensechskantschlüssel muss vor Gebrauch abgeschraubt werden. Drehmoment Notbetätigung: max.16 Nm (bei max. Last) Bewegung Kolbenstange pro Umdrehung: Getriebe C = 4,0 mm 6 mm Innensechskant...
  • Seite 12: Maße Versorgungskabel

    Kabelabmessungen Maße Versorgungskabel: Ø 2,8 mm Ø 2,8 mm Ø 2,0 mm 14 AWG* Ø 2,0 mm 14 AWG Ø 7,0 ± 0,15mm *AWG: American Wire Gauge Maße Signalkabel: Violett: Ø 1,5 mm Schwarz: Ø 1,5 mm Rot: Ø 1,5 mm Gelb: Ø...
  • Seite 13: Geschwindigkeits- Und Stromaufnahmediagramme

    Diagramme Geschwindigkeit und Stromaufnahme*: Unten gezeigte Werte sind typische Werte, die mit einer stabilen Stromversorgung in einer Umgebungstemperatur von 20 °C ermittelt wurden. LA37 Stromaufnahme / Last (Start) 20,00 -30 °C 18,00 16,00 14,00 12,00 20 °C 20 C 10,00 8,00 70 °C...
  • Seite 14: Tabellen Geschwindigkeit Und Stromaufnahme

    Tabellen Geschwindigkeit und Stromaufnahme: Temp. Kraft Geschwindigkeit Temp Kraft Start [A] 24 V Betrieb [A] 24 V Kraft Druck Durch- Kraft Druck Durch- Durch- Temp. °C / kN schnitt Std. Abw. Temp. °C / kN schnitt Std. Abw. schnitt Std. Abw. 3,31 0,03 3,57...
  • Seite 15: Diagramm Last Und Hublänge La37 Lagerzapfenmontage

    Diagramm Last und Hublänge LA37 - Lagerzapfenmontage LA37 statische Last Hublänge 500 mm ausgefahren [mm] LA37 statische Last Hublänge 750 mm ausgefahren [mm] LA37 statische Last Hublänge 1000 mm ausgefahren [mm] Seite 15 von 36...
  • Seite 16: Aktuator Ohne Rückmeldung

    Kapitel 2 I/O Werte: Aktuator ohne Rückmeldung Eingang/Ausgang Spezifikation Kommentare Beschreibung Permanentmagnet DC Motor Braun 12 oder 24V DC (+/-) Zum Ausfahren des Aktuators: Braun an Pluspol anschließen 12 V DC ±20 % Zum Einfahren des Aktuators 24 V DC ±10 % Braun an Minuspol anschließen Unter normalen Bedingungen: Blau...
  • Seite 17: Endstoppsignalausgang

    I/O Werte: Aktuator mit Endstopp-Signalausgang Eingang/Ausgang Spezifikation Kommentare Beschreibung Der Aktuator kann mit elektronisch gesteuerten Endstoppsignalen ausgestattet werden. Braun 12 oder 24V DC (+/-) Zum Ausfahren des Aktuators: Braun an Pluspol anschließen 12 V DC ±20 % Zum Einfahren des Aktuators 24 V DC ±10 % Braun an Minuspol anschließen Unter normalen Bedingungen:...
  • Seite 18: Endstoppsignalen Und Relativer Lagerückmeldung - Dual Hall

    - 2V Ausgangsstrom 12 mA Gelb Hall A Überspannung des Motors kann zu kürzeren Impulsen führen. Beachten: Für präzisere Messungen wenden Sie sich an LINAK A/S. Violett Endstoppsignal eingefahren Ausgangsspannung min. V - 2V Stromstärke max. 30 mA NICHT Potentialfrei...
  • Seite 19: Endstoppsignalen Und Relativer Lagerückmeldung -Einzel-Hall

    LA371C: Aktuator = 0,1372 mm pro Impuls Hinweis: Genauere Angaben erhalten Sie bei Ihrer Frequenz: LINAK Niederlassung. Je nach Last und Spindel liegt die Frequenz am Aus- gang des Einzel-Halls zwischen 14 und 26 Hz Geringe Frequenz bei hoher Last. Hohe Frequenz ohne Last.
  • Seite 20: Endstoppsignalen Und Absoluter Lagerückmeldung - Analoge Rückmeldung

    I/O Werte: Aktuator mit Endstoppsignalen und absoluter Lagerückmeldung – Analoge Rückmeldung Eingang/Ausgang Spezifikation Kommentare Beschreibung Der Aktuator kann mit einer elektronischen Schaltung versehen werden, die ein analoges Rückmeldungssignal ausgibt. Braun 12 oder 24 V DC (+/-) Zum Ausfahren des Aktuators: Braun an Pluspol anschließen 12 V DC ±20 % Zum Einfahren des Aktuators...
  • Seite 21: Endstoppsignalen Und Absoluter Lagerückmeldung - Pwm

    I/O Werte: Aktuator mit Endstoppsignalen und absoluter Lagerückmeldung – PWM Eingang/Ausgang Spezifikation Kommentare Beschreibung Der Aktuator kann mit einer elektronischen Schaltung versehen werden, die ein analoges Rückmeldungssignal ausgibt. Braun 12 oder 24 V DC (+/-) Zum Ausfahren des Aktuators: Braun an Pluspol anschließen 12 V DC ±20 % Zum Einfahren des Aktuators 24 V DC ±10 %...
  • Seite 22: Ic Basic

    I/O Werte: Aktuator mit IC Basic Eingang/Ausgang Spezifikation Kommentare Beschreibung Einfach zu bedienendes Interface mit integrierter Leis- tungselektronik (H-Brücke). Der Aktuator kann auch mit einer elektronischen Schaltung versehen werden, die ein absolutes oder relatives Rückmeldungssignal gibt. H-Brücke Die „IC-Option“ kann nicht mit PWM (Stromversor- gung) betrieben werden.
  • Seite 23: Ic Advanced - Mit Buslink

    I/O Werte mit IC Advanced – mit BusLink Eingang/Ausgang Spezifikation Kommentare Beschreibung Einfach zu bedienendes Interface mit integrierter Leis- tungselektronik (H-Brücke). Der Aktuator kann auch mit einer elektronischen Schaltung versehen werden, die ein absolutes oder relatives Rückmeldungssignal gibt. IC Advanced bietet auch viele Anpassungsmöglich- H-Brücke keiten.
  • Seite 24 I/O Werte: Aktuator mit IC Advanced - mit BusLink Eingang/Ausgang Spezifikation Kommentare Violett Analoge Rückmeldung (0-10 V): Restwelligkeit max. 200 mV Konfiguration einer Hoch/Niedrig-Kombination zwischen Transaktionsverzögerung 20 ms 0 und 10 V Lineare Rückmeldung 0,5% Max. Ausgangsstrom: 1 mA Einzel-Hall Ausgang (PNP) Ausgangsspannung min.
  • Seite 25: Parallel

    I/O Werte: Parallele Aktuatoren Eingang/Ausgang Spezifikation Kommentar Beschreibung Diese selbstständig konfigurierbare Option ermöglicht einen Parallelbetrieb von bis zu acht Aktuatoren. Ein Master-Aktuator mit einem integrierten H-Brü- H-Brücke cken-Controller steuert bis zu sieben untergeordnete Slaves. H-Brücke H-Brücke Die “IC-Option” kann nicht mit PWM (Stromversor- H-Brücke gung) betrieben werden.
  • Seite 26 Verwenden Sie das grüne Weiß Serviceschnittstelle GND Adapter-Kabel. * J1939-15 bezieht sich auf Doppelleitung und ungeschirmte Kabel. Die standardmäßig mit dem LA37 CAN gelieferten Kabel entsprechen diesen nicht.. Bitte beachten Sie, dass BusLINK Kabel gesondert erworben werden müssen! Seite 26 von 36...
  • Seite 27: Übersicht Ic Optionen

    Übersicht IC Optionen Basic Advanced Parallel LIN bus CAN-Bus Steuerung 12 V, 24 V Versorgung √ √ √ √ √ H-Brücke √ √ √ √ √ Manueller Lauf ein/aus √ √ √ √ √ EOS ein/aus √ √ √ √ Soft Start/Stopp √...
  • Seite 28: Lagerückmeldungsoptionen Für Ic Basic, Ic Advanced Und Parallel

    Lagerückmeldungsoptionen erhältlich für IC Basic, IC Advanced und Parallel Vorkonfiguriert Angepasster Bereich kontra Ohne PWM Rückmeldung 10 – 90 % 0 – 100 % Geeignet für Fernübertragung. Komplexere Verarbeitung erfor- 75 Hz 75 – 150 Hz derlich im Vergleich zu AFV und Wirksame Immunität gegen elek- AFC.
  • Seite 29: Antriebskonfigurationen Für Ic Basic, Ic Advanced Und Parallel

    Antriebskonfigurationen erhältlich für IC Basic, IC Advanced und Parallel Vorkonfiguriert Angepasster Bereich Beschreibung Strombegrenzung 20 A für beide Strombe- Empfohlener Bereich: 4 A bis 20 Der Stromverbrauch des Aktuators ohne einwärts grenzungsrichtungen. Last ist nah an 4 A. Wenn die Strombe- (Wenn die Stromausgänge Wenn die Temperatur unter 0 °C fällt, grenzung auf unter 4 A angepasst ist,...
  • Seite 30: System-Kombinationsmöglichkeiten La37 Ic Advanced

    System-Kombinationsmöglichkeiten für LA37 IC Advanced LA37 IC RF Empfänger HB40 Signalkabel RF receiver HB40 Signal cable Seite 30 von 36...
  • Seite 31: Umweltprüfungen - Klimatisch

    Kapitel 3 Umweltprüfungen – Klima: Test Spezifikation Kommentar Kältetest EN60068-2-1 (Ab) Lagerung bei niedrigen Temperaturen: Temperatur: -40 °C Dauer: 72 Stunden Nicht angeschlossen getestet bei Raumtemperatur EN60068-2-1 (Ad) Lagerung bei niedrigen Temperaturen: Temperatur: -30 °C Dauer: 2 Stunden Antrieb nicht aktiviert/angeschlossen. getestet bei niedrigen Temperaturen Wärme EN60068-2-2 (Bb)
  • Seite 32: Umweltprüfungen - Mechanisch

    Umweltprüfungen – Klima: Schutzart IPX6 IPX6 statisch: statisch Aktuatoren wurden auf Wassereintritt gemäß IPX6 getestet. Aktuator wurde nicht verfahren IPX4 dynamisch: Aktuatoren wurden bei Regen verfahren IP6X: Aktuatoren wurden auf Staubeintritt gemäß IP6X getestet Chemikalien BS7691 / 96 Stunden Diesel 100 % Hydrauliköl 100 % Ethylenglukol 50% Harnstoffe...
  • Seite 33: Umweltprüfungen - Elektrisch

    Umweltprüfungen - Elektrisch Test Spezifikation Kommentar Stromversorgung ASAE EP455 (1990) Betriebsspannung +10 V - +16 V Überspannung +26 (V) / 5 Min. Verpolung -26 (V) / 5 Min. Kurzschluss zu GND 16 (V) / 5 Min. Kurzschluss zu Versorgungsspannung 16 (V) / 5 Min. HF-Unempfindlichkeit EN61000-6-2 Level: 30 V/m.
  • Seite 34 Seite 34 von 36...
  • Seite 35 Seite 35 von 36...
  • Seite 36 Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen. Daher kann LINAK nicht garantieren, dass diese Informationen auf Dauer Gültigkeit besitzen.
