Aktuator mit absoluter Rückmeldung –
Rückmeldung mechanisches Potentiometer

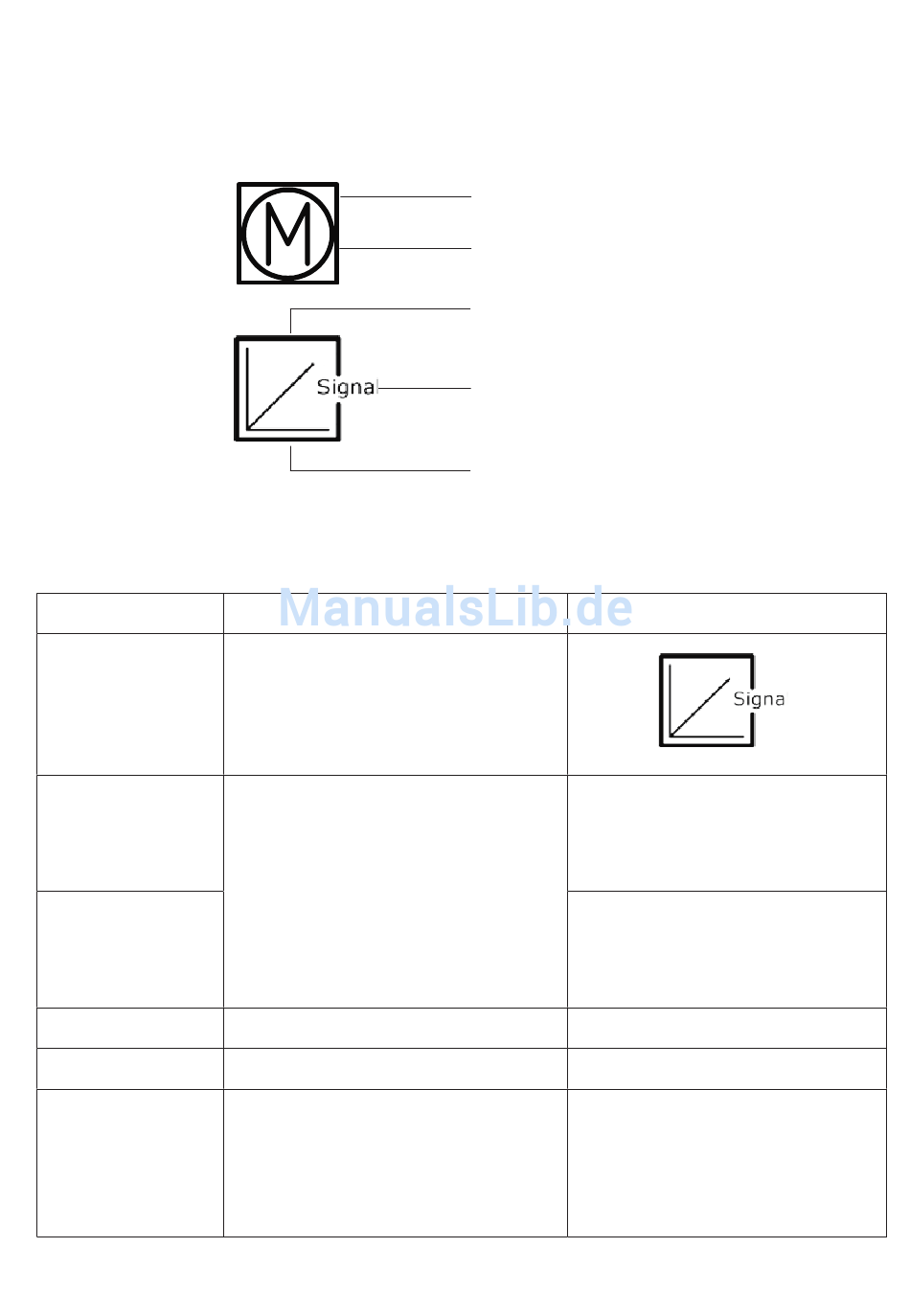

Anschlussdiagramm:
Abb. 2: 12xPxx-XXXXXXX0
I/O Werte:
Eingang/Ausgang
Beschreibung
Rot
Blau
Grün
Schwarz
Gelb
Spezifikation
Der Aktuator kann mit einem mechani-
schen Potentiometer versehen werden, das
ein analoges Rückmeldungssignal sendet.
Siehe Anschlussdiagramm,
Abb. 2 oben
12-24 V DC (+/-)
12 V ±20 %
24 V ±10 %
Unter normalen Bedingungen:
12 V, max. 5 A abhängig von der Last
24 V, max. 2,5 A abhängig von der Last
Stromversorgungssignal (+)
Stromversorgungssignal GND (-)
Rückmeldung Potentiometer
Schiebepotentiometer, 10 kOhm
1 kOhm = 0 mm Hub
11 kOhm = 100 mm Hub
größtmögliche Wirkung: 0,1 W
ROT
BLAU
+
GRÜN
GELB
SCHWARZ
-
Kommentare
Aktuator ausfahren:
Rot an Pluspol anschließen
Aktuator einfahren:
Rot an Minuspol anschließen
Aktuator ausfahren:
Blau an Minuspol anschließen
Aktuator einfahren:
Blau an Pluspol anschließen
+10 V oder andere Werte
Linearität: ± 20%
Mindestlebensdauer: 15.000 Zyklen
Höchstlebensdauer: 40.000 Zyklen
Max. Ausgangsleistung: 1mA
