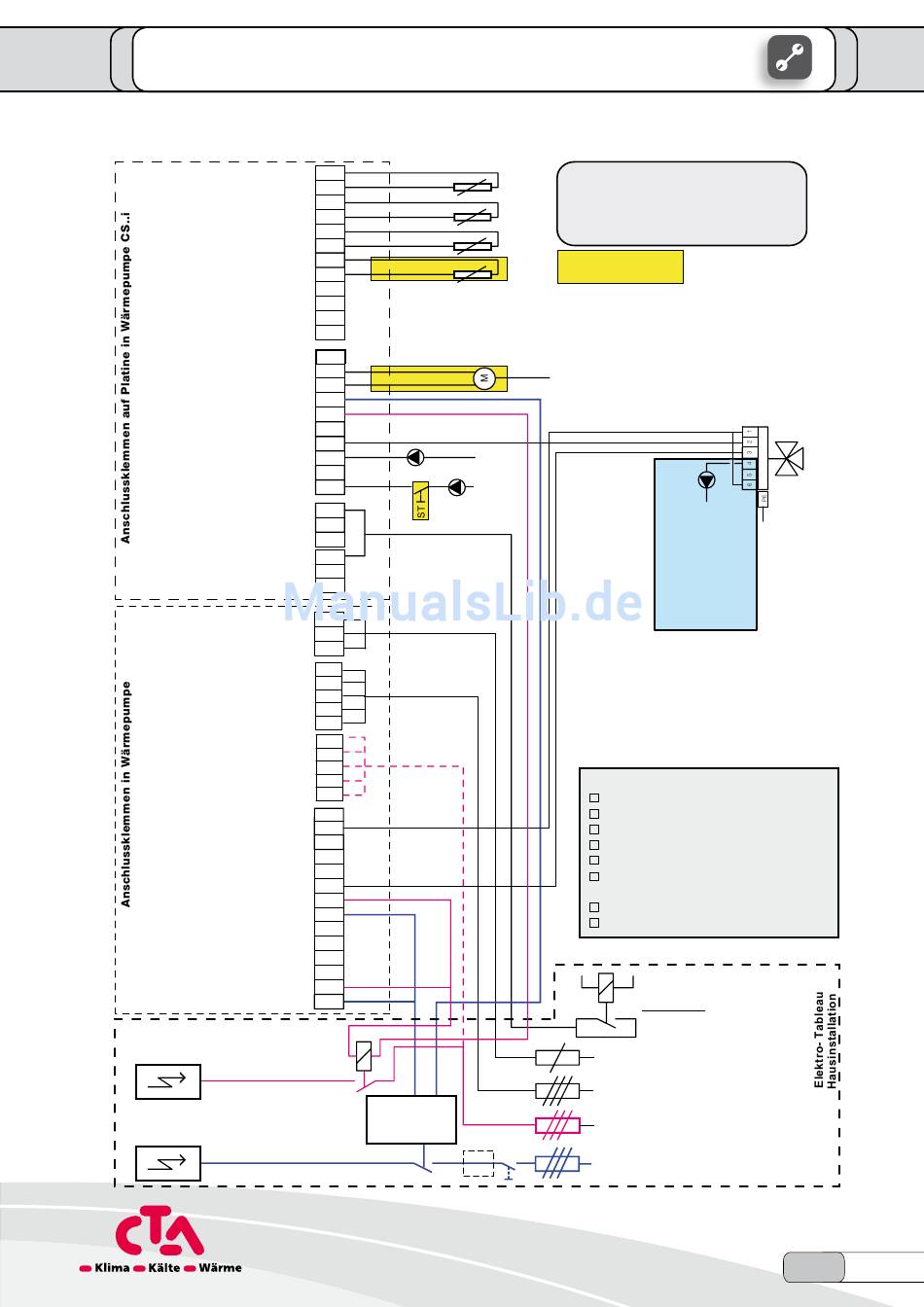

Klemmenplan zu Grundkonzept 08.20.10

Klemmenanschlüsse innengeräte aeroheat mit aeroplus 2
Aeroheat CS 1-10i bis 1-31i, CB 15i + 32i mit AP2
externer Rücklauffühler (SPF)
Aussenfühler (AT)
Brauchwarmwasserfühler / -thermostat
Fühler Mischer Entladekreis
Raumfernsteller (für Sollwert)
externer Partyschalter
Zirkulationspumpe
Mischer zu
Mischer auf
Zweiter Wärmeerz. 2 / Sammelstörung SST
Zweiter Wärmeerzeuger 1 (nur falls extern)
Ventilator (Gehäuselüftung)
Umschaltventil BWW
Zusatzpumpe
Fussbodenheizungsumwälzpumpe
Heizungsumwälzpumpe
EVU - Sperre
Steuerung 230 V
Wärmepumpe 3 x 400 V
Elektroheizeinsatz 3 x 400 V
N-/ PE Verteilung in Wärmepumpe
für Anschluss externer 230V-Geräte
(z.B. Pumpen / Mischer)
Max. Gesamtbezugs-Strom 6.3 A
ZW1
Elektroheizeinsatz
im Vorlaufspeicher
(nur bei CS 1-31i)
ZW2
(Anschluss über Zusatzschütz ab 12 kW)
Elektro Heizelement Boiler
www.cta.ch
Klemmenplan zu Grundkonzept 08.20.10
GND
TRL
GND
TA
GND
BWT
GND
TB1
GND
RFV
GND
PEX
ZIP
MZ1
MA1
ZW2
Nur falls nicht
ZW1
intern verdrahtet
VB0
BUP
ZUP
FP1
HUP
EVU
ASD
MOT
L 1
L 1
L 1
PE
N
L1
PE
N
L1
L2
L3
PE
N
L1
L2
L3
L
L
N
N
N
N
N
N
PE
PE
PE
PE
PE
PE
Freigabe Schütz
Hand/Auto/Aus
z.B. Hager ET321
(507403200)
info@cta.ch
Absicherung Last Wärmepumpe mit allpolig
abschaltbarem Leistungsschutzschalter
(keine 3 Einzelsicherungen ) !
Das Rechtsdrehfeld ist zwingend notwendig.
Örtliche Vorschriften sind zu beachten.
Zusatzkomponenten bei
Option Mischventil
zu N, PE
L
N
zu N, PE
zu N, PE
WP-Typ:
CS 1-10i
CS 1-12i
CS 1-14i
CS 1-18i
CS 1-25i
CS 1-31i
CB 1-10i
CB 1-18i
Steuerspannung
(1NPE, Absicherung B10)
Einspeisung Leistung Verdichter
( 3NPE oder 3PE, Absicherung gem. WP-Typ )
Einspeisung Leistung Elektrozusatz
( 3NPE, Absicherung gem. WP-Typ )
EW-Boilerfreigabe
S1 Einspeisung Elektroeinsatz Boiler
( 3NPE, Absicherung gem. WP-Typ )
3/11 Technische Änderungen vorbehalten
BWW-
Pumpe
Brücke 1-6
zu PE
Anschluss nur
bei BWW
Trennset
3-Weg Ventil
mit Hilfsschalter
Last WP Elektroeinsatz
10 'C' 16 'B'
16 'C' 16 'B'
16 'C' 16 'B'
20 'C' 16 'B'
25 'C' 16 'B'
32 'C' bauseits im
Vorlaufspeicher
16 'C' 16 'C'
25 'C' 16 'C'
EW (EVU) - Freigabekontakt
EW - Sperre:
Kontakt bei Freigabe
WP geschlossen
