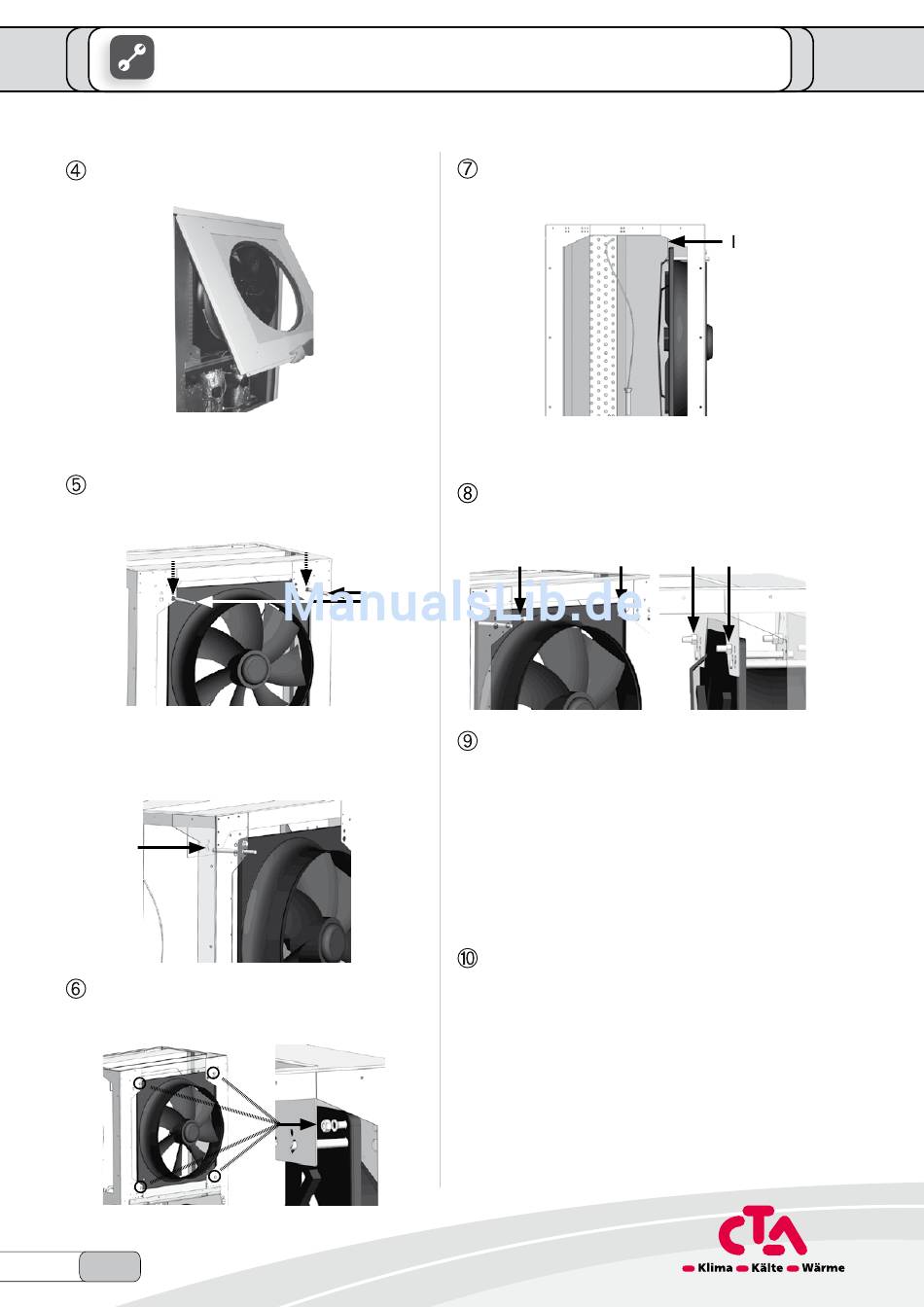

Fassadierung schräg anheben, aushängen und
sicher abstellen...
Anschliessend auch seitliche Fassadierungen
vom Gerät abnehmen und sicher abstellen...
Am Ventilator die beiden im lieferumfang ent-
haltenen Führungsstäbe durch Blechlasche
und Ventilator einfädeln...
Anschliessend auf beiden Seiten die Führungs-
stäbe jeweils in die Schlüsselloch-Ausstanzung
der oberen Blechlasche im Geräteinnern ein-
hängen...
An der Geräteinnenseite alle vier Muttern (M12)
der Verschraubungen des Ventilators lösen und
zusammen mit den Federringen abnehmen...
12
Technische Änderungen vorbehalten
Ventilator in richtung Verdampfer bis zur obe-
ren Blechlasche im Geräteinnern einschie-
ben...
Die dem lieferumfang beiliegenden Schrau-
ben M12 x 40 (2x) durch Ventilator und obere
Blechlasche stecken und mit Muttern M12 si-
chern...
Am Aufstellungsort Gerät abstellen. Sicher-
stellen, dass der Grundrahmen des Geräts flä-
chig auf dem Untergrund aufliegt und das Ge-
rät waagerecht steht...
Befestigungsmuttern an der oberen Blechla-
sche lösen und zugehörige Schrauben entfer-
nen.
Anschliessend Ventilator aus dem Gerät her-
ausziehen und wieder am Geräterahmen fest-
schrauben (Federringe nicht vergessen)...
Führungsstäbe entfernen sowie alle Fassadie-
rungen wieder an das Gerät anbringen.
3/11
www.cta.ch
1 obere Blechlasche
im Geräteinnern
