massbilder

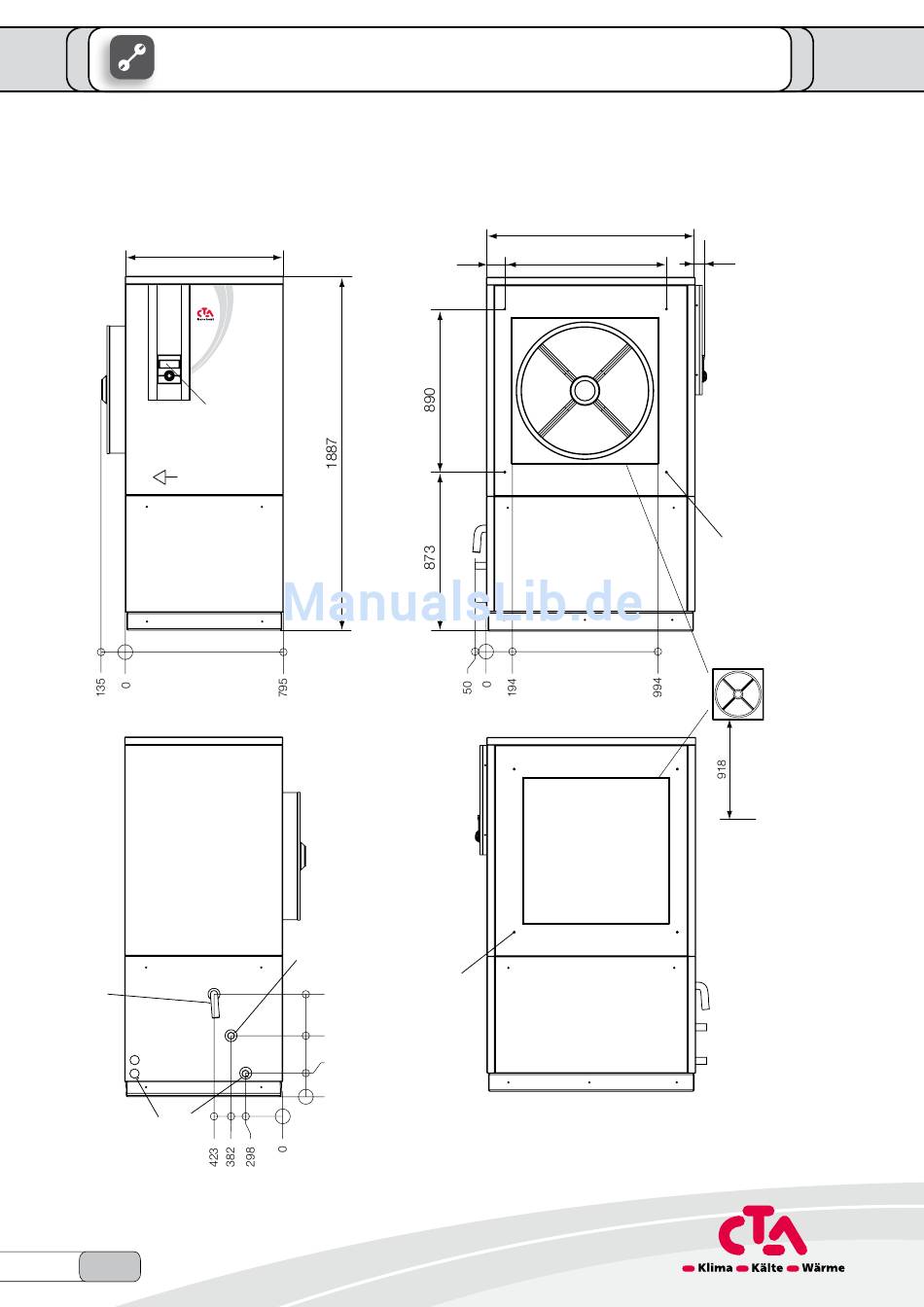

Massbild

aeroheat cS 1-25i-l und cS 1-31i-l

Aeroheat CS 1-25i-L und CS 1-31i-L
Vorderansicht
795
Bedienteil
Luftrichtung
Rückansicht
3
2
4
MZ86U07/ZeM
38
Technische Änderungen vorbehalten
Ansicht von links
149
Ansicht von rechts
Kippmass = 2050 mm
1 Heizwasser Austritt (VL)
CS 1-25: G 1 1/4"
CS 1-31: R 1 1/2"
2 Heizwasser Eintritt (RL)
CS 1-25: G 1 1/4"
CS 1-31: R 1 1/2"
3 Kondensatablauf d i = 30
Länge ab Gerät 1m
4 Durchführungen für
Elektro-/ Fühlerkabel
1
4x M8
590
451
206
0
3/11
1258
890
