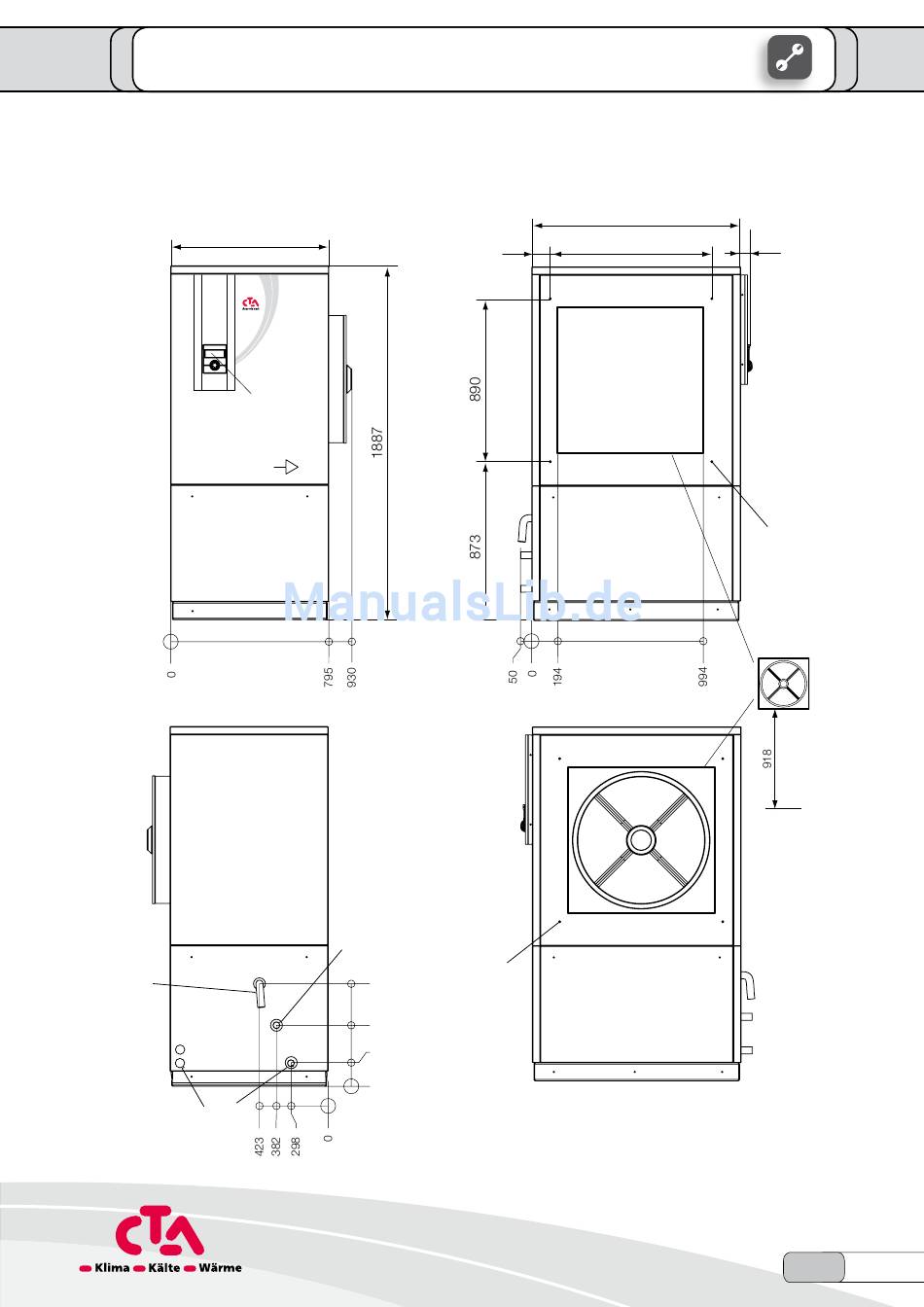

Massbild

aeroheat cS 1-25i und cS 1-31i

Aeroheat CS 1-25i und CS 1-31i
Vorderansicht
795
Bedienteil
Luftrichtung
Rückansicht
3
2
4
www.cta.ch
Ansicht von links
149
Ansicht von rechts
Kippmass = 2050 mm
1 Heizwasser Austritt (VL)
CS 1-25: G 1 1/4"
CS 1-31: R 1 1/2"
2 Heizwasser Eintritt (RL)
CS 1-25: G 1 1/4"
CS 1-31: R 1 1/2"
3 Kondensatablauf d i = 30
Länge ab Gerät 1m
4 Durchführungen für
Elektro-/ Fühlerkabel
1
4x M8
590
451
206
0
info@cta.ch 3/11
massbilder
1258
890
Technische Änderungen vorbehalten
45
4x M8
800x800
MZ86U07/ZeM
37
