aufstellungspläne mit Kanal 900 – mauerdurchbrüche
Aufstellungsplan mit Kanal 900 - Mauerdurchbrüche Aufstellungsplan
Aeroheat CS 1-25i und CS 1-31i
aeroheat cS 1-25i und cS 1-31i

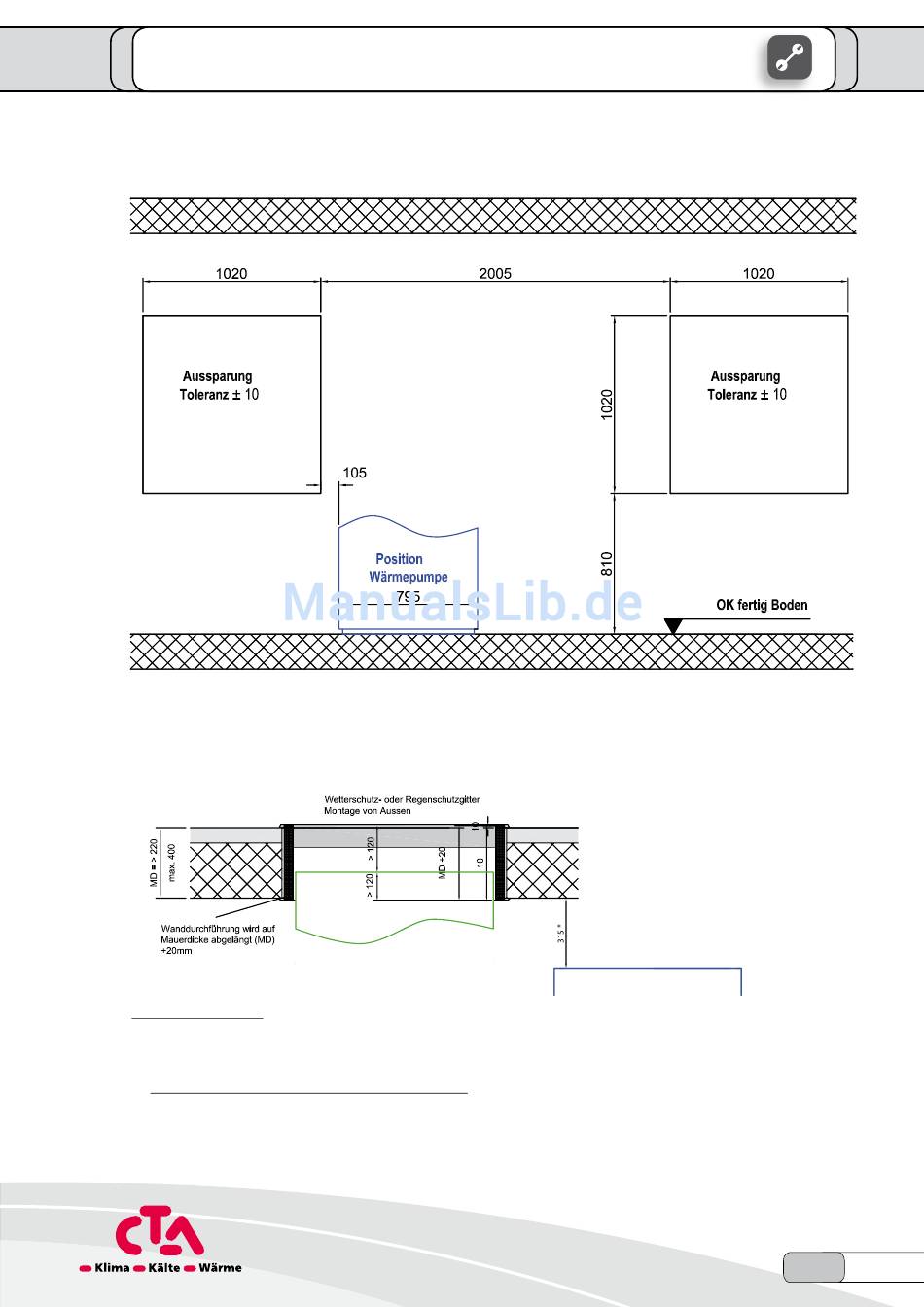

Parallelaufstellung lang (Massstab 1:25)
Detail zu Kanaldurchführung (Massstab 1:20)
Ausführungshinweise:
- Montageanleitung zu Kanalsystem 700/900 beachten.
- Geeignet für Wandstärken von 220 mm bis max 400 mm.
* Beachte : Bei Wandstärken >320 mm wird empfohlen die Wärmepumpe
um 80mm näher an die jeweilige Aussparung zu setzen.
Mit * markierte Masse können um 80 mm reduziert werden.
