Grundkonzepte

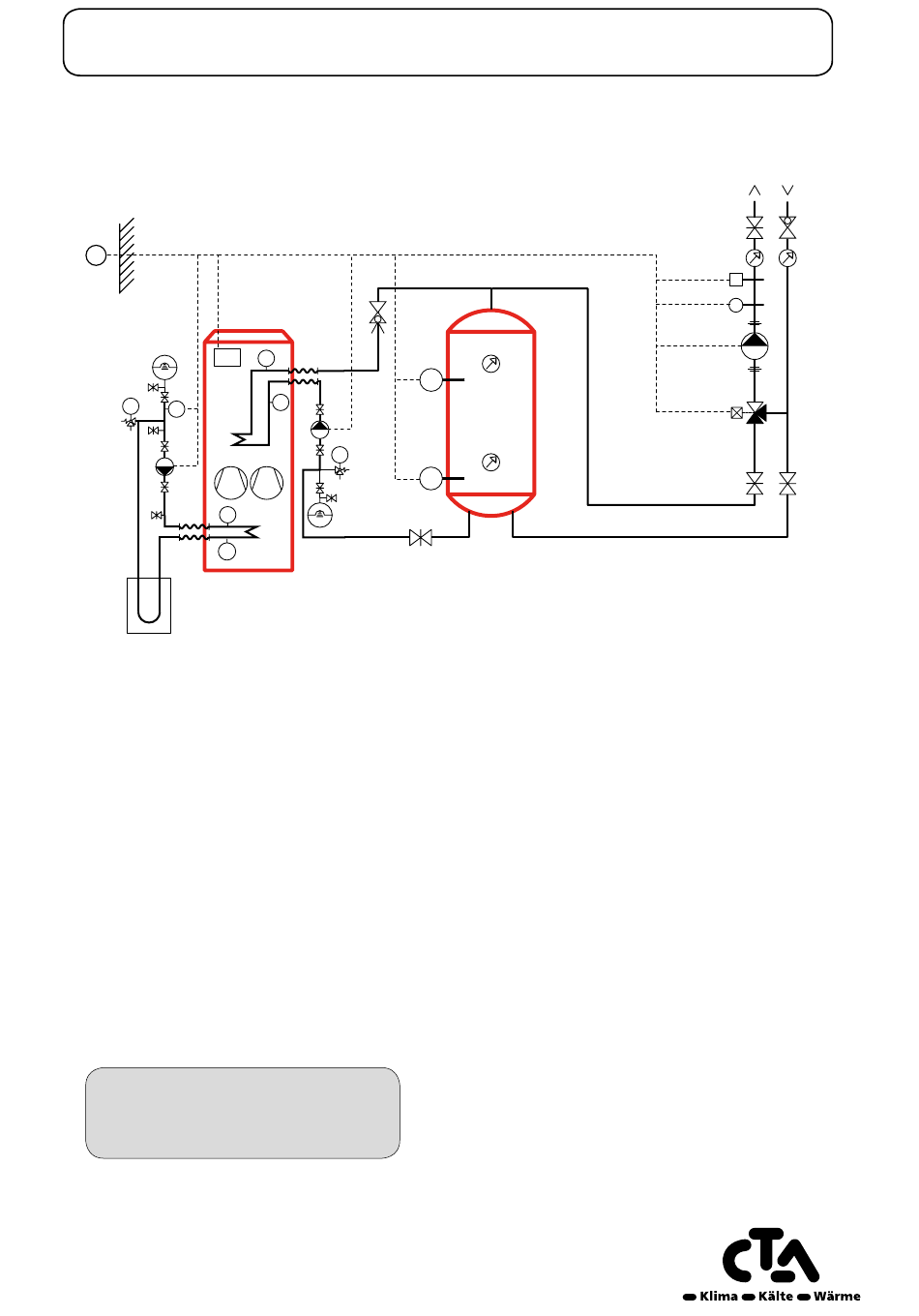

Grundkonzept 02.00.10

Optipro OP 100ed bis OP 230ed
Wärmepumpe mit Pufferspeicher
Nach Aussentemperatur geschobene Ladung
Erdsonden- Wärmepumpe
anlage
B9
N1
EG
PI
E15
SV
Q8
B91
B92
Funktionsbeschrieb
Über den Aussentemperaturfühler (B9) wird die Wärme-
pumpe in Betrieb gesetzt. Diese arbeitet auf den Puffer-
speicher.
Die Ein- und Ausschaltung der Wärmepumpe erfolgt
über die Temperaturfühler (B4) bzw. (B71) in Abhängig-
keit der Aussentemperatur. Die Maschine besitzt eine
Anlaufverzögerung um ein Pendeln zu verhindern.
Die Pumpe (Q2) ist während der gesamten Heizperiode
in Betrieb.
Die Entladeregelung wird mit dem optionalen Heizkreis-
Mischer (Y1) über den Vorlauftemperaturfühler (B1) in
Abhängigkeit zur Aussentemperatur geregelt. Der
Pufferspeicher kann im Niedertarif geladen werden.
• Technische Änderungen vorbehalten.
• Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
• Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
16
Aenderungen vorbehalten
Ladekreis
Heizung
SRV
B21
B4
B71
Q9 Q9
Q2
PI
SV
B41
EG
© CTA 06/19
Pufferspeicher
Legende
B1 Vorlauftemperaturfühler Heizkreis
B21
Vorlauftemperaturfühler Wärmepumpe
B4
Pufferspeichertemperaturfühler oben
B41 Pufferspeichertemperaturfühler unten
B71 Rücklauftemperaturfühler Wärmepumpe
B9 Aussentemperaturfühler
B91 Sole Eintrittstemperaturfühler
B92 Sole Austrittstemperaturfühler
EG Expansionsgefäss
E15 Soledruckwächter
N1 Wärmepumpenregler Optiplus eingebaut
PI Manometer
Q2 Heizkreispumpe
Q8 Solepumpe
Q9 Kondensatorpumpe
SRV Strangregulierventil
ST Sicherheitsthermostat
Y1 Heizkreis-Mischer
www.cta.ch
Verbraucher
SRV
ST
B1
Q2
Y1
