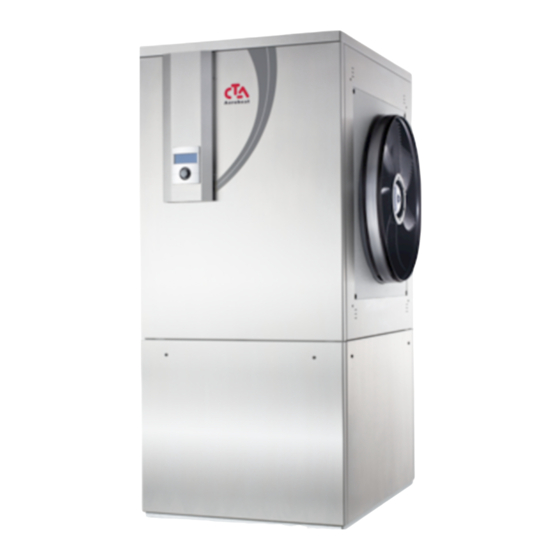

CTA Aeroheat CS 1-10i Aufstellungsplan

Aufstellpläne

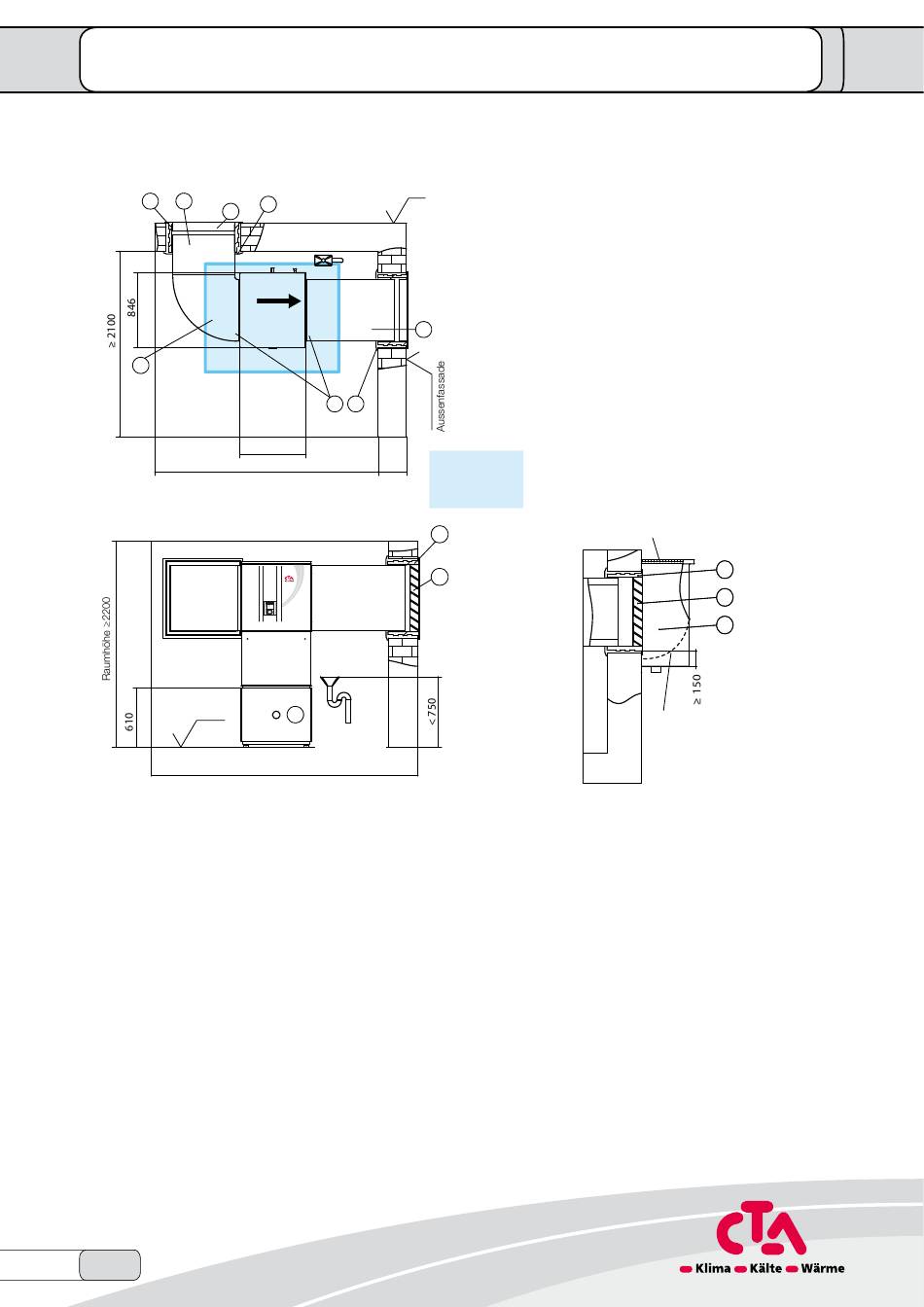

Aufstellungsplan mit Kanal 700 – Planskizze
Aeroheat CS 1-10i und CB 1-10i
Eckaufstellung rechts, mit Unterstellspeicher
Grundriss
1
5
3
Luftrichtung
7
≥ 2540
Ansicht (Bedienseite)
Oberkante
Fertigfussboden
Dokumentgrundlagen:
- Alle Masse sind in mm, Zeichnung nicht massstabsgetreu
- Aufstellung in trockenem, frostfreien Raum
Pos. S Unterstellspeicher 140 Liter, Höhe 610 mm inkl. Dämmstreifen
Bauseitige Vorgaben:
Pos. 9 Lichtschacht mit Wasserablauf, Mindestabmessung 1000 x 600 mm
- Mindestraumhöhe 2200 mm
- Der Kondensatwasserablauf ist auf der Rückseite
des Gerätes vorzusehen, Mindestdurchmesser 50 mm
- Variante mit Ausblas nach rechts nur bei AH i möglich
Zubehör Kanäle
Pos. 1 Wanddurchführung
Pos. 2 Verblendrahmen
Pos. 3 Wetterschutzgitter
oder Regenschutzgitter
Pos. 5 Kanalstück 700 - 450
Pos. 6 Kanalstück 700 - 1000
Pos. 7 Kanalbogen 700
Pos. 8 Geräteanschluss-Set
AP86U08/ZEM
10/50
Technische Aenderungen vorbehalten
Aussenfassade
2
6
8 2
746
Mindestfreiraum:
Bedienseite 1 m,
seitlich 0,6 m
hinten 0,2 m
1
3
S
Kondensat-
ablauf
2x Art.-Nr. 120939
2x Art.-Nr. 120946
2x Art.-Nr. 120944, für den Einbau über dem Erdreich
2x Art.-Nr. 120945, für den Einbau im Lichtschacht
1x Art.-Nr. 120940
1x Art.-Nr. 120941
1x Art.-Nr. 120942
1x Art.-Nr. 120943
© CTA 12.2011
Minimale Maschenweite
der Gitterroste: 30 x 60 mm
evtl. Luftleitblech im
Lichtschacht vorsehen
(Ausblasseitig)
www.cta.ch info@cta.ch
1/2
