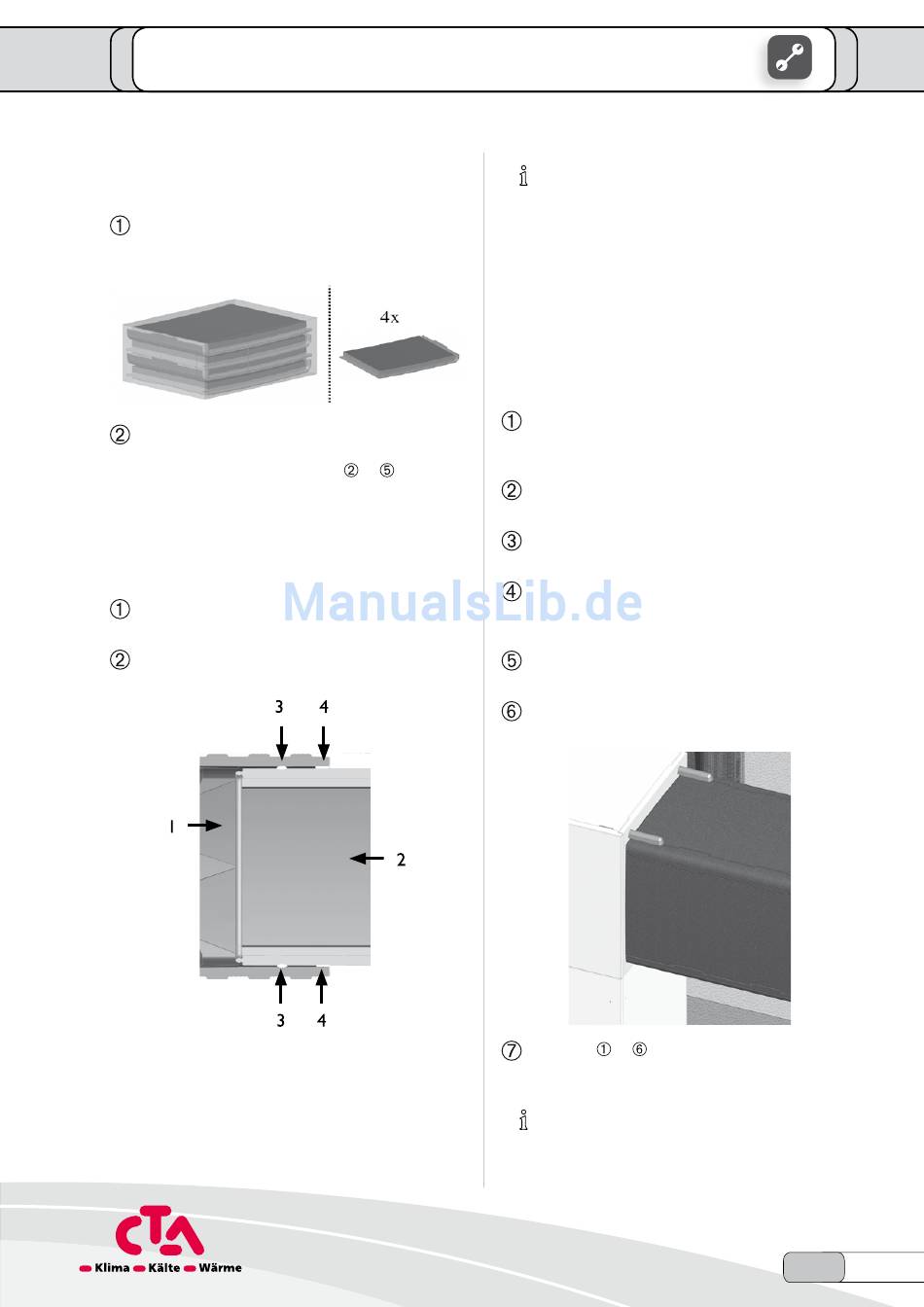

zusammenbau und montage der luftkanäle
Gehen Sie so vor:
Die elemente zum Zusammenbau der luft-
kanäle aus dem entsprechenden Karton neh-
men...
Das Zusammenstecken der luftkanäle erfolgt
wie im Abschnitt „Zusammenbau und Montage
der Wanddurchführung(en)",
ben.
Befestigung der luftkanäle in der
Wanddurchführung
Gehen Sie so vor:
Die im lieferumfang enthaltene rolldichtung
über ein ende eines luftkanals ziehen...
luftkanal mit diesem ende in die Wanddurch-
führung schieben.
1 Wanddurchführung
2 luftkanal
3 rolldichtung
4 Quellband (erst nach Montage
der Geräteanschlussbefestigung
anbringen)
www.cta.ch
Befestigung der luftkanäle an der
Wärmepumpe
Gehen Sie so vor:
–
beschrie-
info@cta.ch
3/11
hinWeiS.
nachdem das andere ende des luftka-
nals auch an der Wärmepumpe befestigt
worden ist, die noch bestehende Öff-
nung zwischen Wanddurchführung und
luftkanal durch aufbringen des im lie-
ferumfang enthaltenen quellbands ver-
schliessen.
Montageleiste aufclipsen und an den dafür am
luftkanal für die lufteintrittsseite vorgesehe-
nen Stellen mit Spezialschrauben befestigen...
Den im lieferumfang enthaltenen Anschluss-
rahmen auf die Kante des luftkanals kleben...
luftkanal an der jeweiligen luftöffnung der
lufteintrittsseite positionieren...
An der lufteintrittsseite der Wärmepumpe 4
der im lieferumfang enthaltenen Spannfedern
in die dafür vorgesehenen löcher einhaken...
Spannfedern in die auf den luftkanal aufge-
schraubte Montageleiste einhaken...
Schutzkappen über der Montageleiste befesti-
gen...
Vorgang
–
an der luftaustrittsseite wie-
derholen.
hinWeiS.
nicht vergessen:
nachdem die luftkanäle an der Wärme-
pumpe befestigt worden sind, die noch
bestehende Öffnung zwischen Wand-
Technische Änderungen vorbehalten
15
