aufstellungspläne mit Kanal 900 – planskizze

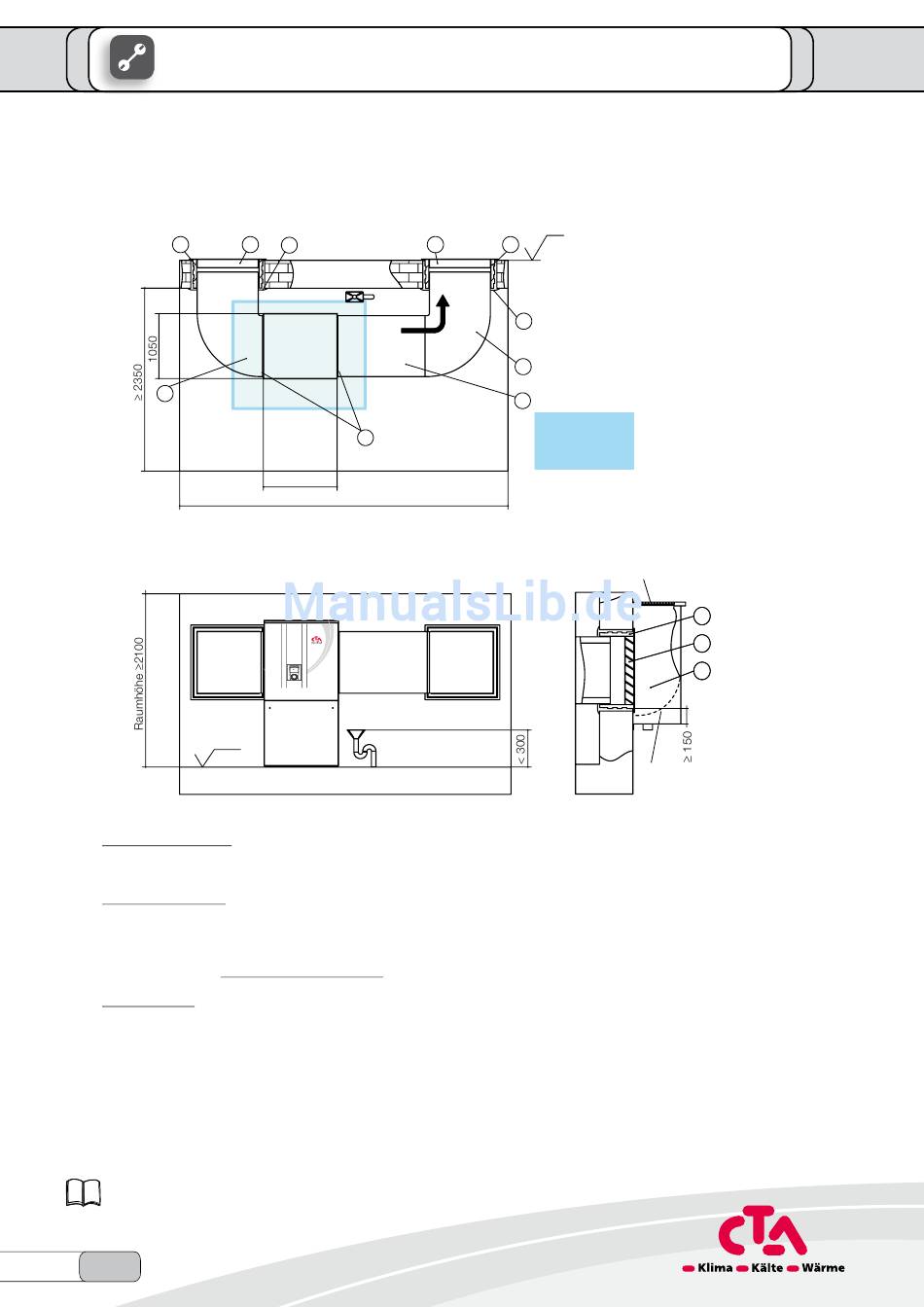

Aufstellungsplan mit Kanal 900 - Planskizze
Aeroheat CS 1-14i, CS 1-18i und CB 32i
aeroheat cS 1-14i, cS 1-18i und cB 1-18i
Parallelaufstellung lang
Grundriss
1
7
Ansicht (Bedienseite)
Oberkante
Fertigfussboden
Dokumentgrundlagen:
-
Alle Masse sind in mm, Zeichnung nicht massstabsgetreu
-
Aufstellung in trockenem, frostfreien Raum
Bauseitige Vorgaben:
Pos. 9
Lichtschacht mit Wasserablauf, Mindestabmessung 1000 x 800 mm
- Mindestraumhöhe 2100 mm
- Der Kondensatwasserablauf ist auf der Rückseite
des Gerätes vorzusehen, Mindestdurchmesser 50 mm
- Geräte Variante mit Luftrichtung Ausblas nach links erhältlich.
Zubehör Kanäle
Pos. 1
Wanddurchführung
Pos. 2
Verblendrahmen
Pos. 3
Wetterschutzgitter
oder Regenschutzgitter
Pos. 6
Kanalstück 900 - 1000 mm
Pos. 7
Kanalbogen 900
Pos. 8
Geräteanschluss-Set
AP86U08/ZeM
Weitere Aufstellungspläne zu diesen Gerätetypen finden
Sie in der Unterlage „technische Dokumentation".
42
Technische Änderungen vorbehalten
3
2
Luft-
Richtung
Bedienseite
8
795
≥ 4430
Kondensatablauf
2x
Art.-Nr. 121362
2x
Art.-Nr. 121368
2x
Art.-Nr. 121366, für den Einbau über dem Erdreich
2x
Art.-Nr. 121367, für den Einbau im Lichtschacht
1x
Art.-Nr. 121363
2x
Art.-Nr. 121364
1x
Art.-Nr. 121365
3/11
Aussenfassade
1
3
2
7
6
:
Mindestfreiraum:
Bedienseite 1 m,
seitlich 0.6 m
hinten 0.2 m
Minimale Maschenweite
der Gitterroste: 30 x 60 mm
AP86U08/ZEM
www.cta.ch
info@cta.ch
1/2
1/2
1
3
9
evtl. Luftleitblech im
Lichtschacht vorsehen
(Ausblasseitig)
©
CTA 8.2010
