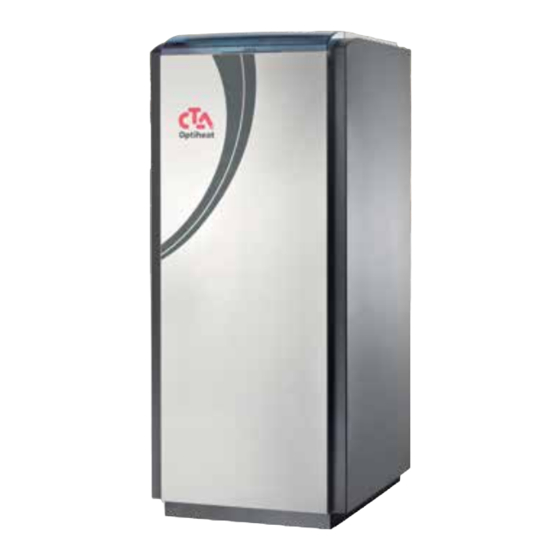

CTA Optiheat 1-22e Bedienungsanleitung

CTA Optiheat 1-22e Bedienungsanleitung

Optiheat economy
Inhaltsverzeichnis

Werbung

Bedienungsanleitung Optiheat Economy
OH 1 -2 2 e b i s 1-33e S/W und W/W
ActiveFloor
Art. Nr. D1508

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CTA Optiheat 1-22e

  • Seite 1 Bedienungsanleitung Optiheat Economy OH 1 -2 2 e b i s 1-33e S/W und W/W ActiveFloor Art. Nr. D1508...
  • Seite 2: Urheberrecht Und Haftungsausschluss

    Betriebsanleitung beschrieben sind und diese Arbeiten nicht aus- drücklich vom Hersteller schriftlich genehmigt worden sind. • wenn das Gerät oder Komponenten im Gerät ohne ausdrückliche, schriftliche Zustimmung des Herstellers verändert, um- oder aus- gebaut werden. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 3: Inhaltsverzeichnis

    Fortsetzung Wartung und Unterhalt Regelmässige Wartung Entsorgung Störungen Betriebsstörungen vom Wärmepumpenregler angezeigt Betriebsstörungen Technische Daten OH 1-22e bis OH 1-33e, Sole/Wasser-Ausführung mit Optiplus Regler OH 1-22e bis OH 1-33e, Wasser/Wasser-Ausführung mit Optiplus Regler Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 4 Inhaltsverzeichnis Massbilder OH 1-22e bis 1-33e, Sole/Wasser und Wasser/Wasser mit Optiplus Regler Index Ersatzteile / Herstelleranleitungen 11.1 Herstelleranleitungen 11.2 Ersatzteile Economy Sole/Wasser Konformitätserklärung Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 5: Sicherheit

    Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen führen könnte. Kann auch als Warnung vor Sachschäden verwendet wer- den. ACHTUNG Für eine möglicherweise schädliche Situation. Weist auf wichtige Besonderheiten für den sachgemäs- sen Umgang mit der Anlage hin. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 6: Verwendete Symbole

    Gerätes hin. Dieses Symbol steht für Ratschläge, die helfen, Energie, Rohstoffe und Kosten zu sparen. Dieses Symbol verweist auf andere Unterlagen des Herstellers. Dieses Symbol verweist auf andere Abschnitte in der Betriebsanleitung. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 7: Gefahren Zusammengefasst

    Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur Zubehörteile und optiona- le Ausrüstung von CTA, die speziell für den Einsatz mit den Produkten, die Gegenstand dieses Handbuchs sind, entwickelt wurden, und lassen Sie sie von einem Installateur installieren.
  • Seite 8 Im Luftaustrittsbereich ist die Lufttemperatur ca. 5 K unterhalb der Umgebungstemperatur. Bei bestimm- ten klimatischen Bedingungen kann sich daher im Luftaustrittsbereich eine Eisschicht bilden. Wärme- pumpe so aufstellen, dass der Luftausblas nicht in Gehwegbereiche mündet. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 9: Bestimmungsgemässer Gebrauch

    Grundwasser Wärme. Diese gewonnene Wärme wird im Gerät auf- bereitet und an das Heizungswasser weitergegeben. Selbst wenn draus- sen klirrende Kälte herrscht, holt die Wärmepumpe noch so viel Wärme, wie sie zum Beheizen eines Hauses benötigt. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 10: Bestimmungsgemässer Einsatz

    In allen Gewährleistungs- und Garantieangelegenhei- ten an den zuständigen Händler wenden. Entsorgung VORSICHT WIEDERVERWENDUNG / ENTSORGUNG Bei Ausserbetriebnahme des Altgeräts vor Ort gel- tende Richtilinien und Normen zur Rückgewinnung, Wiederverwendung und Entsorgung einhalten. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 11: Transport / Aufstellung

    Transport oder in der Bauphase vor Beschädigung zu schützen. Auf keinen Fall Gegenstände auf der Wärmepumpe stapeln, oder nasse Wäsche über der Wärmepumpe aufhängen. Entpackung bzw. Transport, Einbrin- gung Gabelstapler oder Hubwagen Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 12: Aufstellung

    Grundriss 100 150 150 130 OH 1-22e bis 1-33e Legende: Mindestabstände VORSICHT MASCHINENFÜSSE Schieben Sie das Gerät nicht umher, wenn die Ma- schinenfüsse den Boden berühren. Die Füsse werden durch horizontale Kräfte beschädigt. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 13: Entfernen Der Transportsicherung

    Es ist zu vermeiden, dass die Wärmepumpe in irgend- welcher Form Nässe oder Feuchtigkeit ausgesetzt ist. (Gilt auch für die Aufstellung)! Die Wärmepumpe ist vor Beschädigungen insbeson- dere beim Transport oder in der Bauphase zu schützen. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 14 Notizen 1/14 Technische Aenderungen vorbehalten www.cta.ch © CTA 01/2014...
  • Seite 15: Funktion / Aufbau

    Je höher der COP Wert ist, umso weniger Antriebsleistung wird für die gleiche Heizleistung benötigt. Bsp.: Optiheat 1-29e B0/W35 (Sole-Eintritt 0°C / Heizvorlauf 35°C) nach EN 14511 Heizleistung 29.1 kW El. Leistungsaufnahme 6.2 kW COP = 29.1 / 6.2 = 4.7 Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 16: Planungshinweise

    4 Funktion / Aufbau Planungshinweise Um einen optimalen Betrieb der CTA Optiheat Wärmepumpe zu garantie- ren, müssen bei der Planung folgende Punkte berücksichtigt werden: • Die Heizleistung der Wärmepumpe sollte wenn möglich genau dimensioniert sein (um erhöhte Ein- Ausschaltungsfrequenzen zu vermeiden).
  • Seite 17: Aufbau Und Komponenten Der Wärmepumpe

    Hydraulische Anschlüsse auf der Gewinnungsseite (Sole- oder Grundwasserkreis) und Wärmeabgabeseite • Kälteteil, inkl. vollhermetischen Kompressoren In den CTA „Economy“ Wärmepumpen sind der Kälteteil, das Elektro- tableau im Wärmepumpengehäuse integriert. Die hydraulischen Haupt- komponenten (Umwälzpumpen, Expansionsgefässe, sowie Sicher- heitsventile) müssen auf die Leistungsstufen zum Kälteteil abgestimmt zusätzlich vom Installateur geplant und extern eingebaut werden.
  • Seite 18: Optiheat Economy Offen

    4.3.1 Optiheat Economy offen Legende: 1 Elektrotableau 2 Kompressor 3 Kondensator (Plattenwärmetauscher) 4 Verdampfer (Plattenwärmetauscher) 5 Filtertrockner mit integriertem Schauglas 6 Expansionsventil 7 ND - Pressostat 8 HD - Pressostat 9 ND Transmitter Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 19: Rückseite

    Legende: Fühlerkabel 7 Fühler Heizung Austritt Speisekabel 8 Fühler Quelle Eintritt 9 Füll-/Entleerstutzen Heizkreis Heizungseintritt (Rücklauf) 10 Fühler Heizung Eintritt Heizungsaustritt (Vorlauf) 11 Fühler Quelle Austritt Quelle Eintritt 12 Füll-/Entleerstutzen Quellenkreis Quelle Austritt Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 20: Demontage Gehäuse

    Haube Richtung Front schieben Haube abheben und entfernen Vorgehen Entfernen der Seitenpanele: Je 2x M6x20 an den Seitenpanelen lösen Seitenpanelen nach oben anheben und aushängen (Seitenpanele entfernen. Optiheat linke Seite Optiheat rechte Seite Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 21 4 Funktion / Aufbau Fortsetzung Vorgehen Entfernen des Frontbleches: Entfernen 2x M6x20 oben auf Frontblech Frontblech nach vorne absenken Bügel von Frontblech rastet bei Anschlag ein Zum Entfernen des Frontblechs, nach oben anheben und weg- ziehen. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 22: Montage / Inbetriebnahme

    5 Montage / Inbetriebnahme Montagehinweise Um einen optimalen Betrieb der CTA Optiheat Wärmepumpe zu garantie- ren, müssen bei der Planung folgende Punkte berücksichtigt werden: • Die Heizleistung der Wärmepumpe sollte wenn möglich genau dimensioniert sein (um erhöhte Ein- Ausschaltungsfrequenzen zu vermeiden).
  • Seite 23: Elektrotableau

    Die bauseiteigen Arbeiten für den Anschluss der Kraft bei der Hauptein- speisung und die Dimensionierung der Leitungen, sowie der elektrischen Absicherungen sind gemäss Anschlussschema auszuführen. Gerätespe- zifische Angaben müssen den technischen Daten entnommen werden. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 24 Klemmenplan beschrieben. Nachfolgend als Beispiel aufgezeigt das Grundkonzpet 02.20.10 und der Klemmen- plan: Grundkonzept 02.20.10 / Optiheat OH 1-22e bis 1-33e Erdsonden- Wärmepumpe Ladekreis Trinkwasserspeicher Verbraucher Pufferspeicher anlage TWW/ Heizung Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 25: Klemmenplan 02.20

    Freigabe Schütz montiert Hand/Auto/Aus EW-Boilerfreigabe (RSE) K6 Elektroheizeinsatz TWW Achtung: nur bis 10 kW Das Rechtdrehfeld ist zwingend notwendig. Zusatzschütz für 12 und 15 kW Örtliche Vorschriften sind zu beachten. Technische Änderungen vorbehalten. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 26: Anschliessen Hydraulik

    Der Einbau eines Anschlussstutzens für den Überlauf muss bauseits eingebaut werden. Heizkreis: Anlage auf Systemdruck über bauseitige Füllstutzen füllen. Wasserqualität Die Anforderungen an die Wasserqualität sind nach der SWKI-Richtlinie BT 102-1 Wasserbeschaffenheit für Gebäudetechnikanlagen einzuhal- ten. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 27: Inbetriebnahme

    Für den Fall nicht gefrierbarer Lösungen sicherstellen, dass der Prozentanteil im Gemisch den Auslegungsdaten entspricht (Sole- kreis)! Wasserkreise auf Lufteinschlüsse überprüfen. Entlüftung sicher- stellen! Absperrventile in den Wasserkreisen öffnen. Überprüfen, ob alle notwendigen Temperaturfühler korrekt ange- schlossen sind. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 28: Inbetriebnahme Durch Kundendienst

    Das Treibermodul bzw. der EVD-Treiber zur Überhitzungs- regelung Wärmepumpen OH 1-22e bis 1-33e wird im Werk eingebaut, programmiert, in Betrieb genommen und geprüft. Eine Inbetriebnahme des Treibermoduls im Feld ist somit nicht nötig. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 29: Fortsetzung

    Auswechseln des EVD-Treibermoduls im Falle eines Defektes: Ab Lager sind die EVD-Treibermodule mit dem Carel Default-Setting parametrisiert. D.h. beim Einbau eines neuen Treibermoduls muss vor der Wiederinbetriebnahme der Maschine das EVD-Treibermodul wärmepum- penspezifisch parametrisiert werden. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 30: Wartung Und Unterhalt

    Für Wartungsarbeiten ist eine autorisierte Servicestelle zuständig. VORSICHT HAFTPFLICHT! Die Ausführung von Arbeiten im Gehäuseinnern un- terliegt der vollen Haftpflicht. Eingriffe zur Wiederher- stellung der Gerätefunktion müssen daher unbedingt einer autorisierten Servicestelle mit den erforderlichen Kenntnissen anvertraut werden. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 31: Entsorgung

    WIEDERVERWENDUNG / ENTSORGUNG Gerätekomponenten, Kältemittel und Öl entspre- chend den geltenden Vorschriften, Normen und Richtlinien der Wiederverwendung zuführen oder sachgerecht entsorgen. Geltende Richtlinien vor Ort beachten. VORSICHT ELEKTRONISCHE BAUTEILE! Batterie und elektronische Bauteile umweltgerecht entsorgen. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 32: Störungen

    Brauchwasser wird nicht warm. • Betriebsmodus überprüfen. • Zeitprogramm TWW überprüfen. • Soll- und Istwert der Brauchwassertemperatur überprüfen. • Funktionskontrolle des Umlenkventils (oder der TWW Ladepum- • EW-Sperre oder externes Sperrsignal aktiv? Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 33 Platzierung, Anschluss und Anzeigewert des Aussentemperatur- Fühlers überprüfen. (Fühlerwert nicht durch direkte Sonneneinstrahlung beeinflusst.) Heizungsanlage funktioniert nicht richtig. • Parametrierung am Wärmepumpenregler kontrollieren. • Eingänge (Temperaturfühler sowie Thermostatzustände) kontrol- lieren. • Ausgänge (Pumpenanschlüsse, etc.) kontrollieren Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 34: Technische Daten

    8 Technische Daten OH 1-22e bis OH 1-33e, Sole/Wasser-Ausführung mit Optiplus Regler Wärmepumpentyp Optiheat 1-22e Optiheat 1-25e Optiheat 1-29e Optiheat 1-33e Bauart Konventionell Konventionell Konventionell Konventionell Regler Optiplus integriert integriert integriert integriert WPZ-Prüfnummer SW-345-14-02 Normleistungsdaten (nach EN 14511) W 35 W 45 W 55 W 35 W 45 W 55 W 35 W 45 W 55 W 35 W 45 W 55...
  • Seite 35: Oh 1-22E Bis Oh 1-33E, Wasser/Wasser-Ausführung Mit Optiplus Regler

    8 Technische Daten OH 1-22e bis OH 1-33e, Wasser/Wasser-Ausführung mit Optiplus Regler Wärmepumpentyp Optiheat 1-22e Optiheat 1-25e Optiheat 1-29e Optiheat 1-33e Bauart Konventionell Konventionell Konventionell Konventionell Regler Optiplus integriert integriert integriert integriert WPZ-Prüfnummer WW-173-14-01 Normleistungsdaten (nach EN 14511) W 35 W 45 W 55 W 35 W 45 W 55 W 35 W 45 W 55 W 35 W 45 W 55...
  • Seite 36: Massbilder

    2 Heizwasser Eintritt 3 Wärmequelle Austritt 4 Wärmequelle Eintritt 5 Mindestabstände 6 Füll-/Entleerstutzen ¾¨ Quellenkreis 7 Füll-/Entleerstutzen ¾¨ Heizkreis Alle Massangaben in mm Der Aussenfühler (QAC 34/101) und die Dokumente sind im Elektrotableau beigelegt. Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 37: Index

    Funktionsweise Gabelstapler Garantiebestimmungen Gefahren 5 , 7 , 8 Gefahren zusammengefasst Gehäuseteil Gewährleistung Gewährleistung / Garantie Grundkonzept Haftungssausschluss Haupteinspeisung Heizkreis Heizungsaustritt Heizungseintritt Herstelleranleitungen 40 , 41 , 42 Hubwagen Hydraulik Hydraulische Anschlüsse Inbetriebnahme Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 38 6 , 7 , 22 , 30 Massbild Montage Nässe Neigung Quelle Austritt Quelle Eintritt Quellenkreis Reglermodul Rückseite Schutzverpackung Sicherheit 5 , 6 , 8 Sicherheitsbestimmungen Störungen Symbole Technische Daten Transport Transportsicherung Treibermodul Türschwellen Überhitzungsregelung Unterhalt Urheberrecht Verwendete Symbole Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 39 10 Index Wärmepumpenregler Wartung Wasserqualität Wiederverwendung 8 , 31 Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 40: Ersatzteile / Herstelleranleitungen

    11 Ersatzteile / Herstelleranleitungen 11.1 Herstelleranleitungen AB_1492-td010_-en-p.pdf AB_SMC3 DAT001B.pdf AB_SMC3_150-in038_-mu-e.pdf Carel_Drucktransmitter_050000486.pdf Carel_EVD_D_0300005DE.pdf Carel_EVD_Display_050004151.pdf Carel_EVD_E_0300005EN.pdf Carel_EVD_F_0300005FR.pdf Carel_ExV_050001460.pdf Carel_NTC_030220655.pdf Copeland_Deutsch_C060219_0911_1011_G_AGL_AC Scroll_FULL_0.pdf Copeland_English_C060219_0411_0911_E_AGL_AC Scroll_FULL_0.pdf Copeland_Franz_C060219_0911_1011_F_AGL_AC Scroll_FULL_0.pdf Marini_Transformator_EI 54.Marini_20VA_78TR020F.pdf RockwellAutomation_Schuetze_Produkteuebersicht.pdf SWEP_B80 High-pressure.pdf SWEP_F80 High-pressure.pdf Wilspec_Pressostat_HR00001A7-591-0001-S1-RA.pdf Wilspec_Pressostat_HR00001B7-591-0003-S1-RA.pdf Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 41: Ersatzteile Economy Sole/Wasser

    Sanftanlasser smc-3 bis 25a 118492 Tauchfühler qaz 36.522/109 zu rvs-Regler 122438 Transformator 20VA 230/24V/50 122752 Feinsicherung 800mA 5x20 118667 acrylglas-abdeckhaube cta es - rund 122336 Seite links CTA es, anthrazit 122337 Seite rechts CTA es, anthrazit 122338 Front CTA es, Chromstahl 122339...
  • Seite 42 Plattenwärmeübertrager Verdampfer F80Hx110 124899 Plattenwärmeübertrager Kondensator B80Hx120 120713 Zuschnitt Isolation skl. 1270 x 280 x 13mm 120714 Zuschnitt Isolation skl. 1270 x 300 x 13mm 116708 Kompressor zp 137 kce tfd 425-ive mit Esteröl Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 43: Konformitätserklärung

    EN 61000-3-2/-3-3 97/23/EG EN 378 EN 349 Nationale Normen/Richtlinien BGR 500 Teil 2 NEV (SR 743.26) DIN 8901 Ort/Datum: CH-Münsingen, 11.07.2014 Firma: CTA AG, Klima-Kälte-Wärme-Service Hunzikenstr. 2, CH-3110 Münsingen Unterschrift: Marco Andreoli, CEO Technische Änderungen vorbehalten © CTA 07/2014 www.cta.ch...
  • Seite 44 Bern CTA AG Hunzikenstrasse 2 CH-3110 Münsingen www.cta.ch...

Diese Anleitung auch für:

Optiheat 1-25eOptiheat 1-29eOptiheat 1-33e
