CTA CS 1-14i Betriebs- Und Wartungsanleitung Seite 43

aufstellungspläne mit Kanal 900 – mauerdurchbrüche

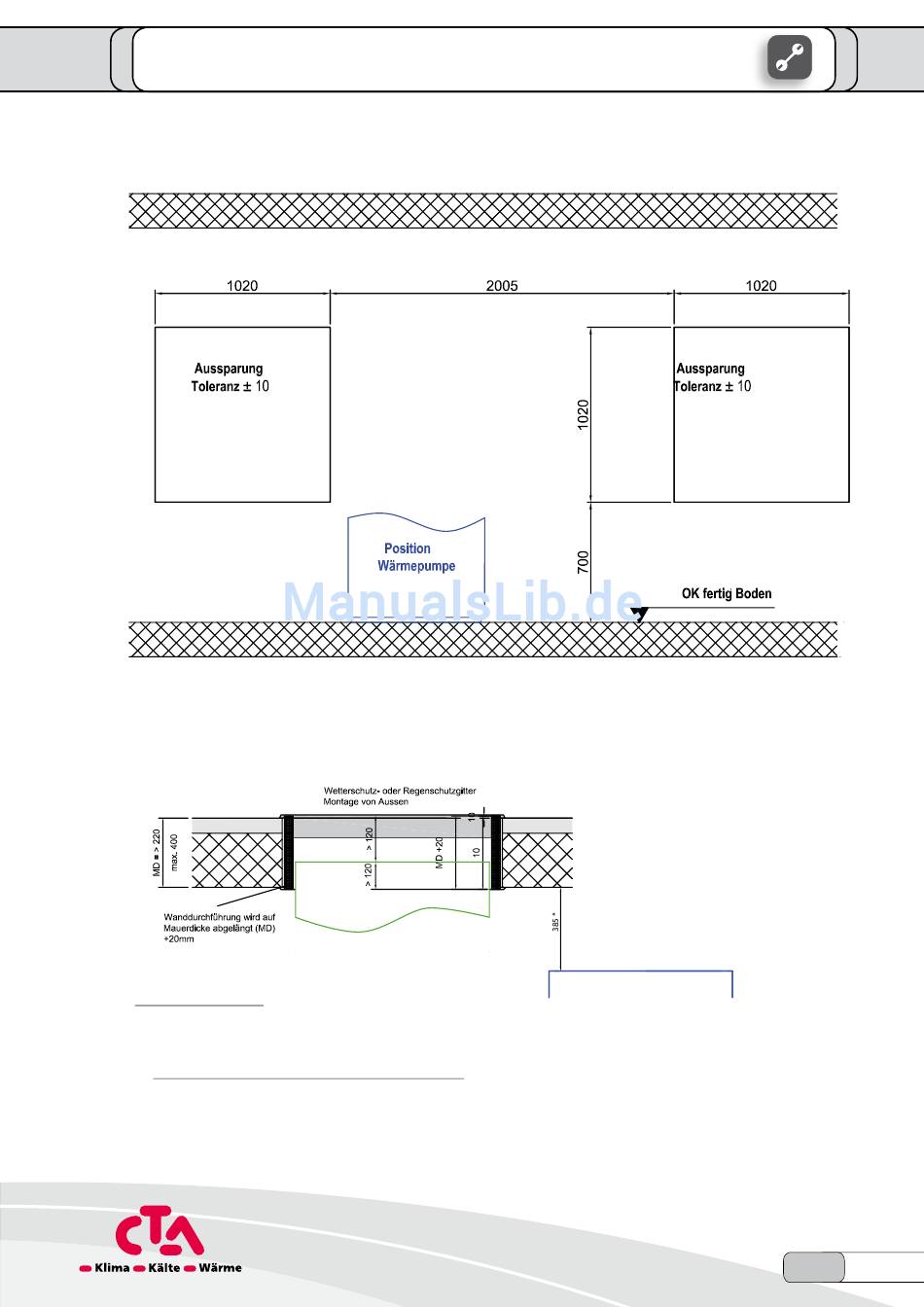

Aufstellungsplan mit Kanal 900 - Mauerdurchbrüche Aufstellungsplan
Aeroheat CS 1-14i, CS 1-18i und CB 32i
aeroheat cS 1-14i, cS 1-18i und cB 1-18i
Parallelaufstellung lang (Massstab 1:25)
Detail zu Kanaldurchführung (Massstab 1:20)
Ausführungshinweise:
- Montageanleitung zu Kanalsystem 700/900 beachten.
- Geeignet für Wandstärken von 220 mm bis max 400 mm.
* Beachte : Bei Wandstärken >320 mm wird empfohlen die Wärmepumpe
um 80mm näher an die jeweilige Aussparung zu setzen.
Mit * markierte Masse können um 80 mm reduziert werden.
www.cta.ch info@cta.ch 3/11
Wandabstand Wärmepumpe
AP86U08/ZEM
Technische Änderungen vorbehalten
2/2
2/2
©
CTA 8.2010
AP86U08/ZeM
43
