Fehlersuche und -behebung
4 Fehlersuche und -behebung
4.1 Warnungen und Alarmmeldungen
HINWEIS
Einen Überblick über die Warn- und Alarmtypen sowie
die vollständige Liste aller Alarm- und Warnhinweise
4
4
finden Sie im entsprechenden Produkthandbuch.
Alarmwort, Warnwort und CANOpen-Warnwort zeigt das
Display des Frequenzumrichters im Hex-Format an. Wenn
mehr als ein Alarm bzw. eine Warnung vorhanden ist, zeigt
das Display die Summe aller Alarme oder Warnungen an.
Sie können Alarmwort, Warnwort und CANOpen-Warnwort
auch unter Verwendung der seriellen Schnittstelle anzeigen
in:
•
Parameter 16-90 Alarmwort.
•
Parameter 16-91 Alarmwort 2.
•
Parameter 16-92 Warnwort.
•
Parameter 16-93 Warnwort 2.
4.2 Fehlersuche und -behebung
4.2.1 LED-Status
Die beiden zweifarbigen LED an der CANOpen-Karte
zeigen den Status der CANOpen-Kommunikation an:
•
Die untere LED (NS) zeigt den Netzstatus an.
•
Die obere LED (MS) zeigt den Modulstatus an.

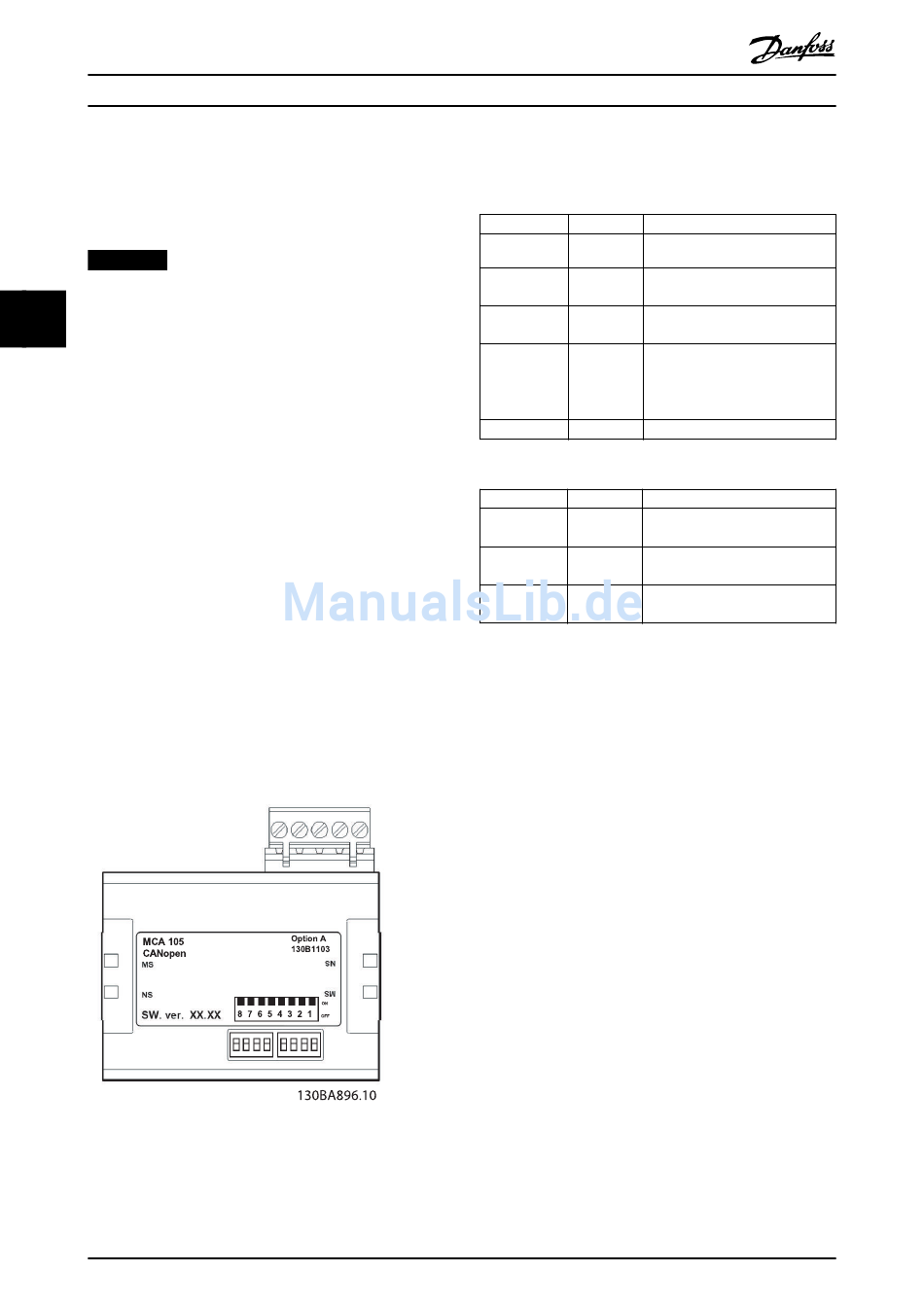

Abbildung 4.1 LED-Bedienteil VLT
12
®
VLT
CANOpen MCA 105
®
CANOpen MCA 105
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
Zustand
Rote LED
Beschreibung
Kein Fehler
Off
Kein Fehler.
Warngrenze
Einzelnes
CAN-Fehlerzähler hat das
erreicht
Blinken
Warnniveau erreicht/überschritten.
Fehlersteuerer-
Doppeltes
Knotenschutzereignis liegt vor.
eignis
Blinken
Sync-Fehler
Dreifaches
Sync-Meldung wurde nicht
Blinken
innerhalb des konfigurierten
Timeouts empfangen (Objekt
0x1006).
Bus aus
On
Gerät im Zustand „Bus aus".
Tabelle 4.1 LED: Modulstatus (MS)
Zustand
Rote LED
Beschreibung
Gestoppt
Einzelnes
Gerät im Zustand „Gestoppt".
Blinken
Pre-operational Dreifaches
Gerät im Zustand „Pre-
Blinken
operational".
Betriebsbereit
On
Gerät im Zustand „Betriebs-
zustand".
Tabelle 4.2 LED: Netzwerkstatus (NS)
4.2.2 Es besteht keine Kommunikation zum
Frequenzumrichter.
Wenn keine Kommunikation mit dem Frequenzumrichter
möglicht ist, führen Sie folgende Kontrollen durch:
1.
Überprüfen Sie, dass die Verkabelung korrekt ist.
Überprüfen Sie, ob die Kabel an den korrekten
Klemmen angeschlossen sind, wie in
Abbildung 3.6 angezeigt.
2.
Überprüfen Sie, dass der Busanschluss an beiden
Enden terminiert ist.
Ist dies nicht der Fall, terminieren Sie den
Busanschluss mit den Terminierungswiderständen
an den ersten und letzten Knoten.
3.
Überprüfen Sie, dass jeder mit dem CANOpen-
Netzwerk verbundene Knoten über eine
eindeutige Knoten-ID (Adresse) verfügt. Wenn 2
Geräte über dieselbe Knoten-ID verfügen,
verursacht dies eine Funktionsstörung im
Netzwerk.
4.
Nach einiger Zeit kommt es zu einer Kommunika-
tionsunterbrechung. Überprüfen Sie die
Installation auf eine korrekte Verlegung der
CANOpen-Kabel. Überprüfen Sie, ob die
Abschirmung am Motorkabel korrekt montiert ist.
MG33J403
