Service-Handbuch
D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Kleinere Reparatur
Größen und Drehmomente für Stopfen und angebaute Komponenten
©
Danfoss | April 2016

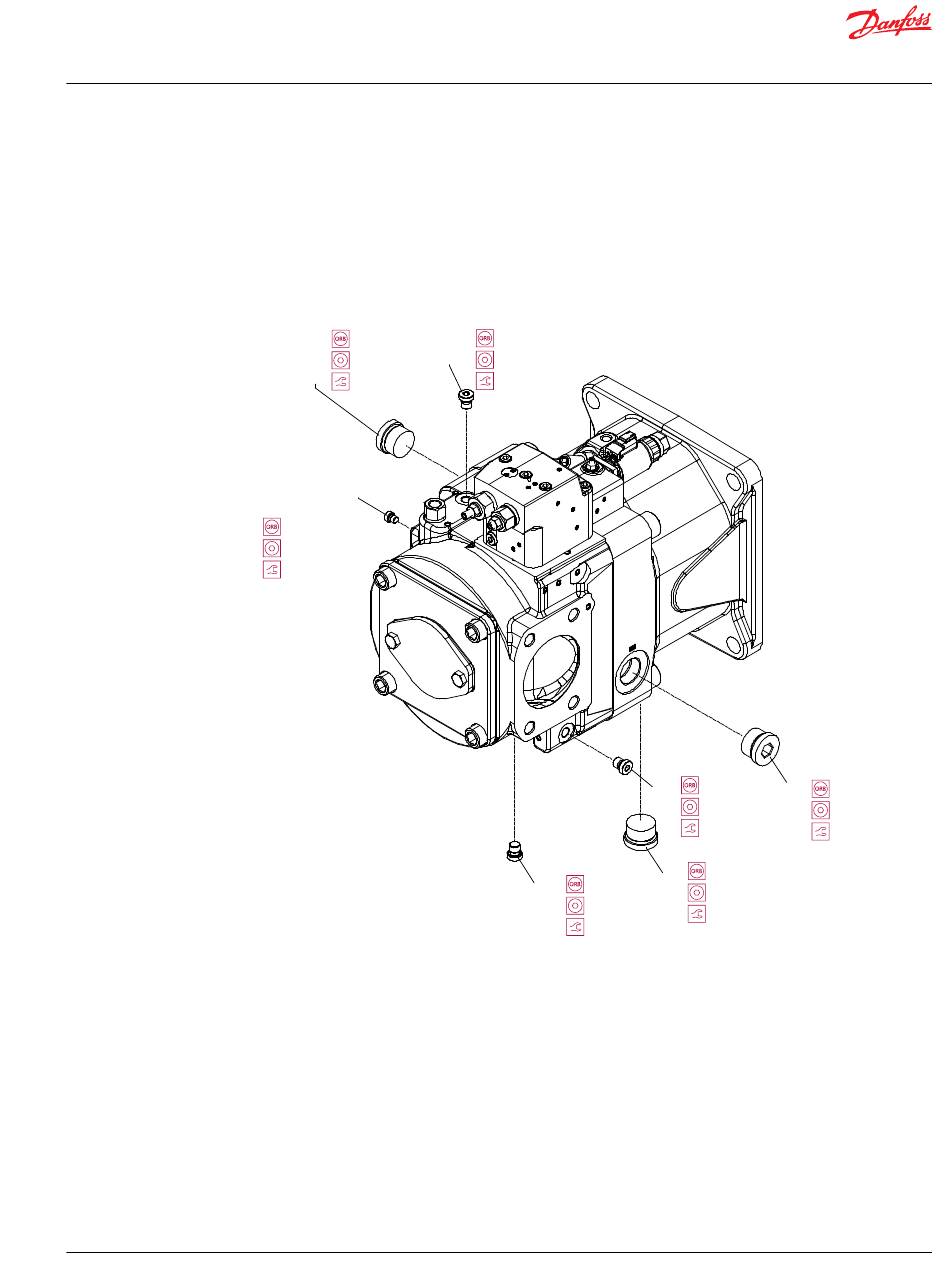

Wenn für Servicearbeiten Stopfen oder Armaturen entfernt werden, befestigen Sie sie erneut mit den
hier angegebenen Drehmomenten. Diese Zeichnung ist eine Kombination mehrerer Teile. Die bei Ihnen
verwendete Konfiguration kann sich davon unterscheiden, aber hier sind die entsprechenden
Schlüsselweiten und Drehmomente angegeben:
193 TPE2-Regler
Drain port L1
M33x2
G225
17 mm
F160
202.5 - 247.5 N·m
G240
Bias orifice plug
M8x1
4 mm
6.3 - 7.7 N·m
Outlet pressure test port MB
M12x1.5
6 mm
22.5 - 27.5 N·m
Servo orifice plug
G250
Servo pressure
test port M4
F140
M12x1.5
G235
6 mm
22.5 - 27.5 N·m
Drain port L2
M12x1.5
M33x2
F150
6 mm
17 mm
22.5 - 27.5 N·m
202.5 - 247.5 N·m
Drain port L3
M33x2
17 mm
202.5 - 247.5 N·m
AX00000292de-DE0101 | 43
P400266
