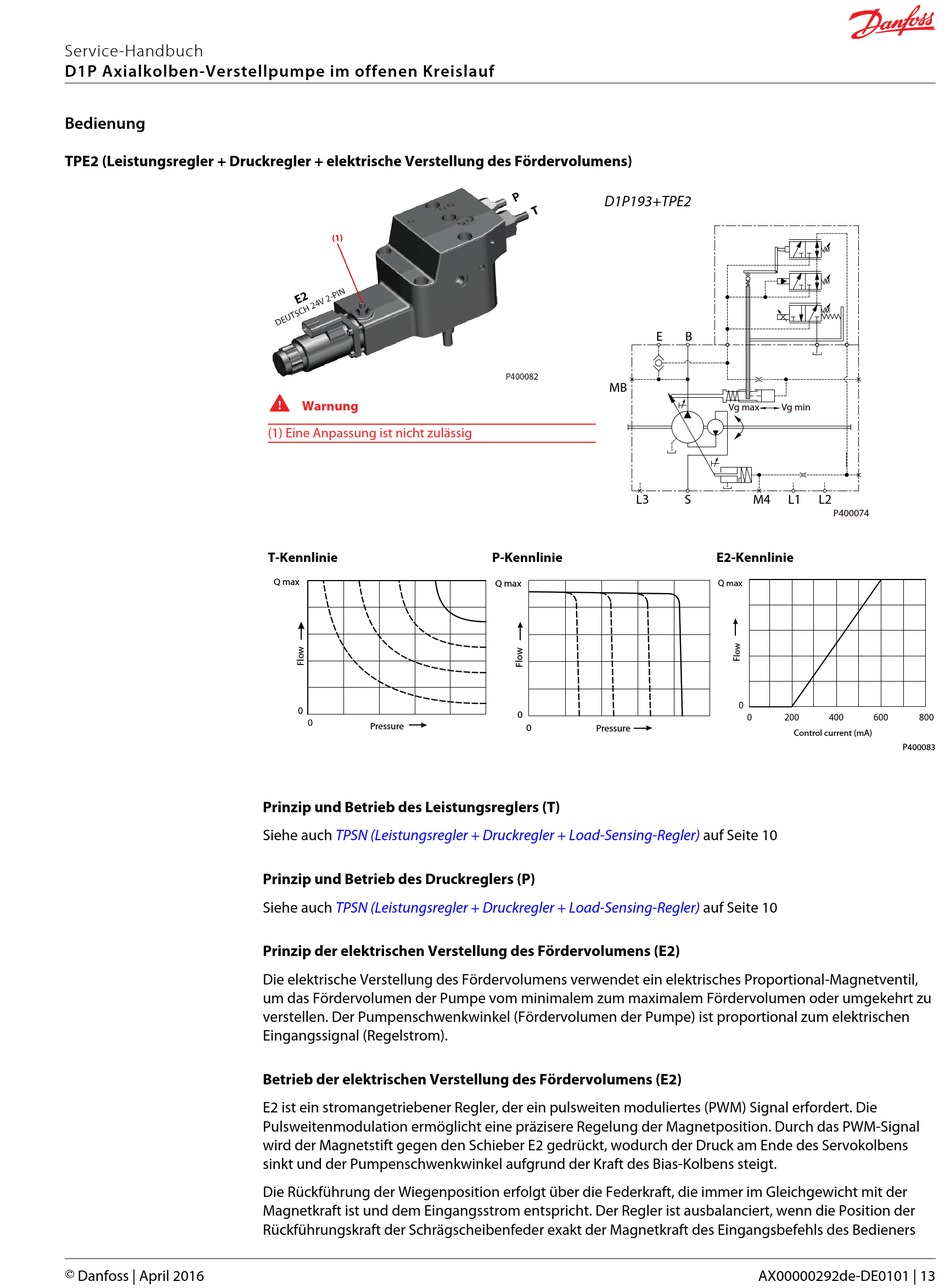

Service-Handbuch
D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Bedienung
TPE2 (Leistungsregler + Druckregler + elektrische Verstellung des Fördervolumens)
©
Danfoss | April 2016
W
Warnung
(1) Eine Anpassung ist nicht zulässig
T-Kennlinie
Q max
0
0
Pressure
Prinzip und Betrieb des Leistungsreglers (T)
Siehe auch
TPSN (Leistungsregler + Druckregler + Load-Sensing-Regler)
Prinzip und Betrieb des Druckreglers (P)
Siehe auch
TPSN (Leistungsregler + Druckregler + Load-Sensing-Regler)
Prinzip der elektrischen Verstellung des Fördervolumens (E2)
Die elektrische Verstellung des Fördervolumens verwendet ein elektrisches Proportional-Magnetventil,
um das Fördervolumen der Pumpe vom minimalem zum maximalem Fördervolumen oder umgekehrt zu
verstellen. Der Pumpenschwenkwinkel (Fördervolumen der Pumpe) ist proportional zum elektrischen
Eingangssignal (Regelstrom).
Betrieb der elektrischen Verstellung des Fördervolumens (E2)
E2 ist ein stromangetriebener Regler, der ein pulsweiten moduliertes (PWM) Signal erfordert. Die
Pulsweitenmodulation ermöglicht eine präzisere Regelung der Magnetposition. Durch das PWM-Signal
wird der Magnetstift gegen den Schieber E2 gedrückt, wodurch der Druck am Ende des Servokolbens
sinkt und der Pumpenschwenkwinkel aufgrund der Kraft des Bias-Kolbens steigt.
Die Rückführung der Wiegenposition erfolgt über die Federkraft, die immer im Gleichgewicht mit der
Magnetkraft ist und dem Eingangsstrom entspricht. Der Regler ist ausbalanciert, wenn die Position der
Rückführungskraft der Schrägscheibenfeder exakt der Magnetkraft des Eingangsbefehls des Bedieners
D1P193+TPE2
E
MB
L3
P-Kennlinie
Q max
0
0
Pressure
B
Vg max
Vg min
S
M4
L1
L2
P400074
E2-Kennlinie
Q max
0
0
200
400
Control current (mA)
auf Seite 10
auf Seite 10
AX00000292de-DE0101 | 13
600
800
P400083
