Service-Handbuch
D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Kleinere Reparatur

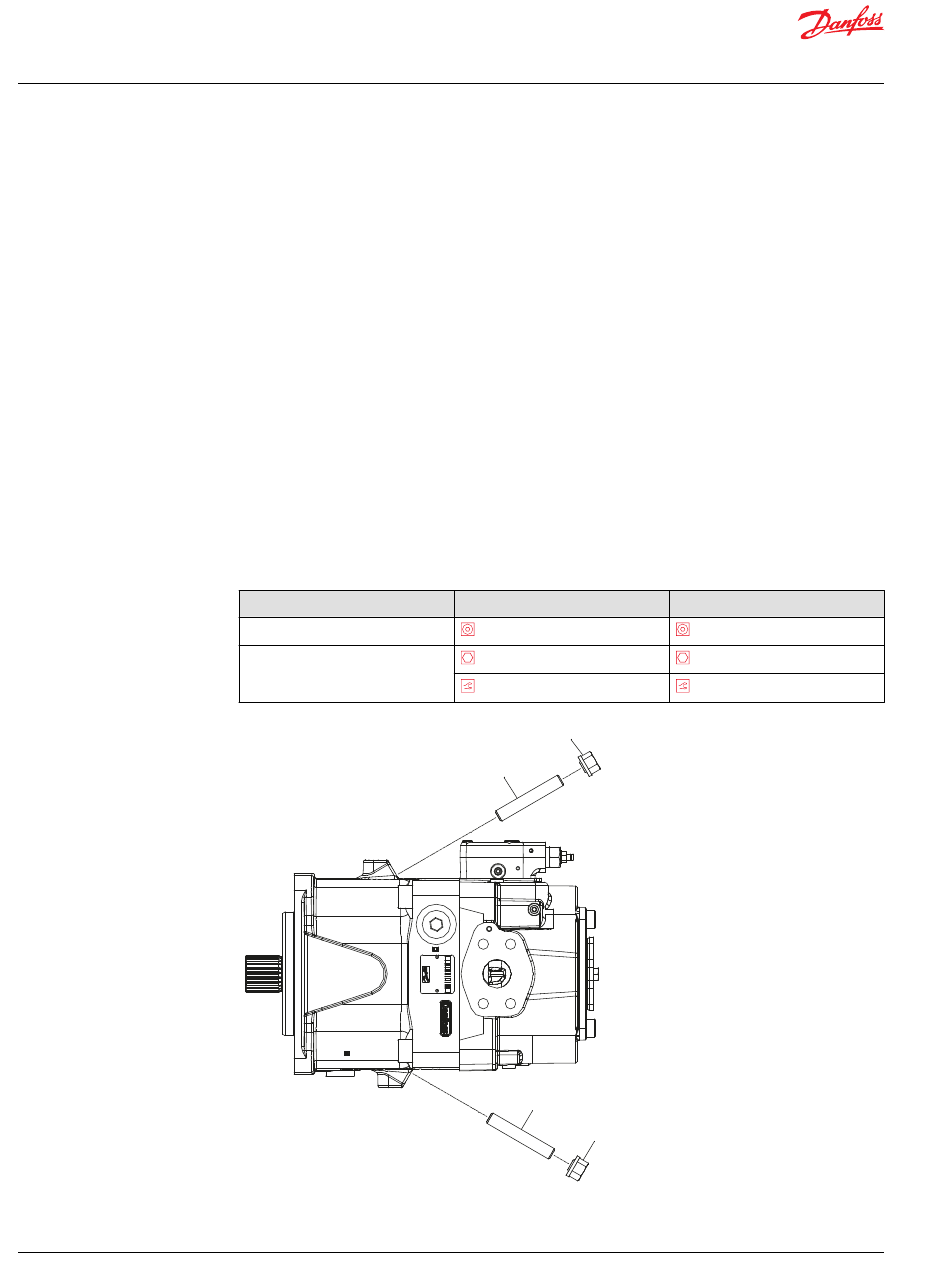

Fördervolumenbegrenzungen
42 |
©
Danfoss | April 2016
Entfernen
Die Schritte zum Entfernen des Maximums (Unterseite der Pumpe) und des Minimums (Oberseite der
Pumpe) sind die gleichen.
1. Lösen Sie die Kontermutter (F120) mit einem Außensechskantschlüssel.
2. Drehen Sie die Stellschraube (F110) mit einem 8-mm-Innensechskantschlüssel im
Gegenuhrzeigersinn komplett heraus.
3. Prüfen Sie die Dichtung der Kontermutter und die Stellschraube auf Schäden. Beschädigte Teile
entsorgen.
Installation
Die Schritte zum Installieren des Maximums (Unterseite der Pumpe) und des Minimums (Oberseite der
Pumpe) sind die gleichen.
1. Drehen Sie die Stellschraube (F110) mit einem 8-mm-Innensechskantschlüssel im Uhrzeigersinn, bis
sie die Schrägscheibe berührt.
2. Halten Sie die Stellschraube fest und ziehen Sie die Kontermutter (F120) mit dem erforderlichen
Drehmoment an.
Tabelle 1: Schlüsselweiten und Drehmomente
Schrauben
Muttern
145
5 mm
17 mm
43~48 N·m
F120
F110
F110
F120
P400265
193
8 mm
24 mm
180~206 N·m
