Service-Handbuch
D1P Axialkolben-Verstellpumpe im offenen Kreislauf

Druckmessungen

Positionen der Anschlüsse und Installation der Manometer (145)
© Danfoss | April 2016

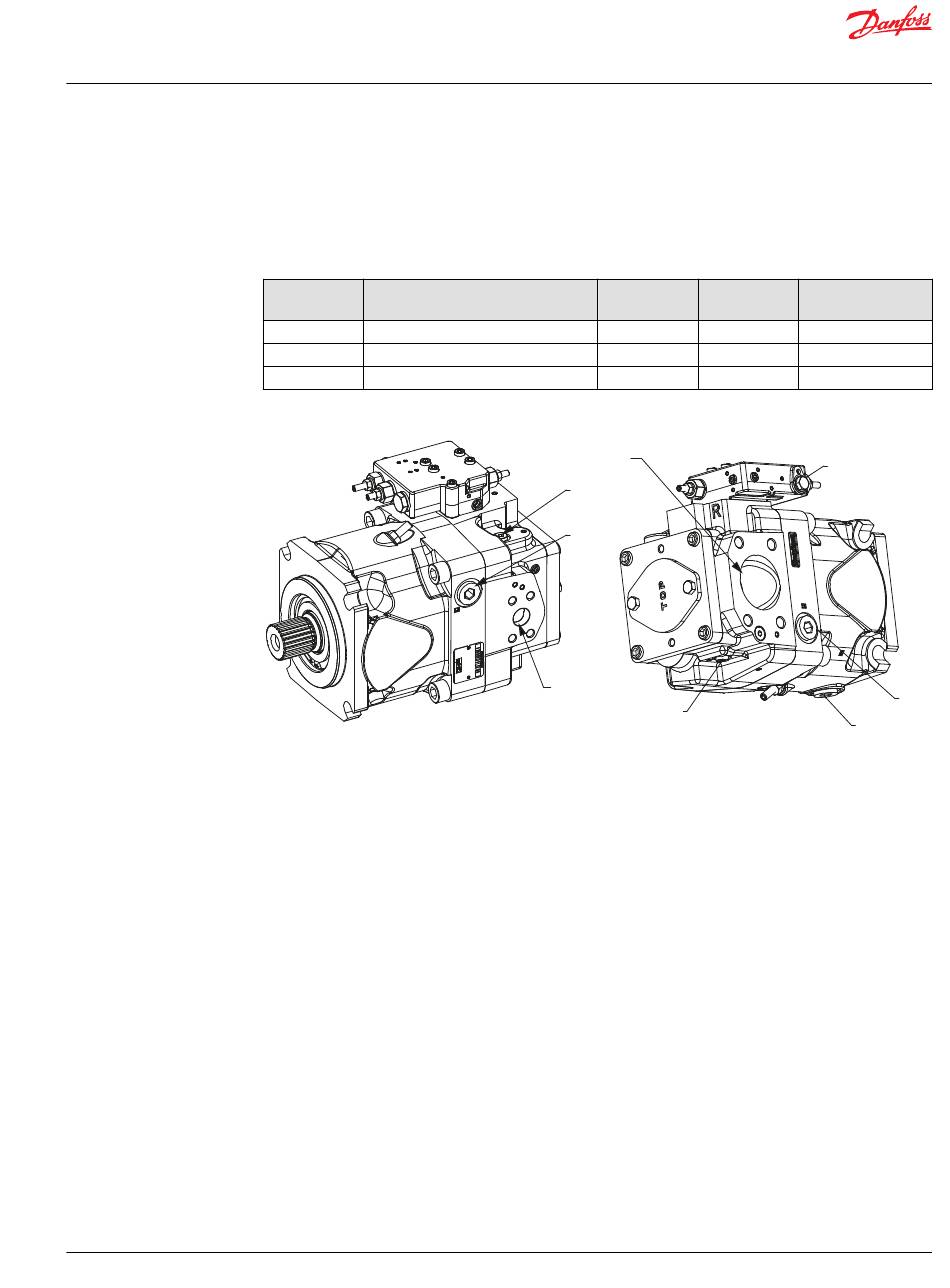

In der folgenden Tabelle und der Zeichnung sehen Sie die Anschlusspositionen und die erforderlichen
Anschlussmaße der Messgeräte. Kalibrieren Sie beim Testen des Systemdrucks die Manometer häufiger,
um Abweichungen zu vermeiden. Benutzen Sie Druckschwingungsdämpfer zum Schutz der Manometer.
Anschluss Zweck
L1, L2, L3 Leckflüssigkeitsanschluss
M
Ausgang
B
M
Servokolben-Kammer
4
145 Positionen der Anschlüsse, Reglertyp: TPSN
Anschlussgröß Schlüsselweite Manometerbereich
e
M26x1,5 12 mm
M12x1,5 6 mm
M12x1,5 6 mm
S : Inlet port
MB
L1
B : Outlet port
M4
0-60 bar
0-600 bar
0-600 bar
X : Load sensing
signal port
L2
L3
P400254
AX00000292de-DE0101 | 21
