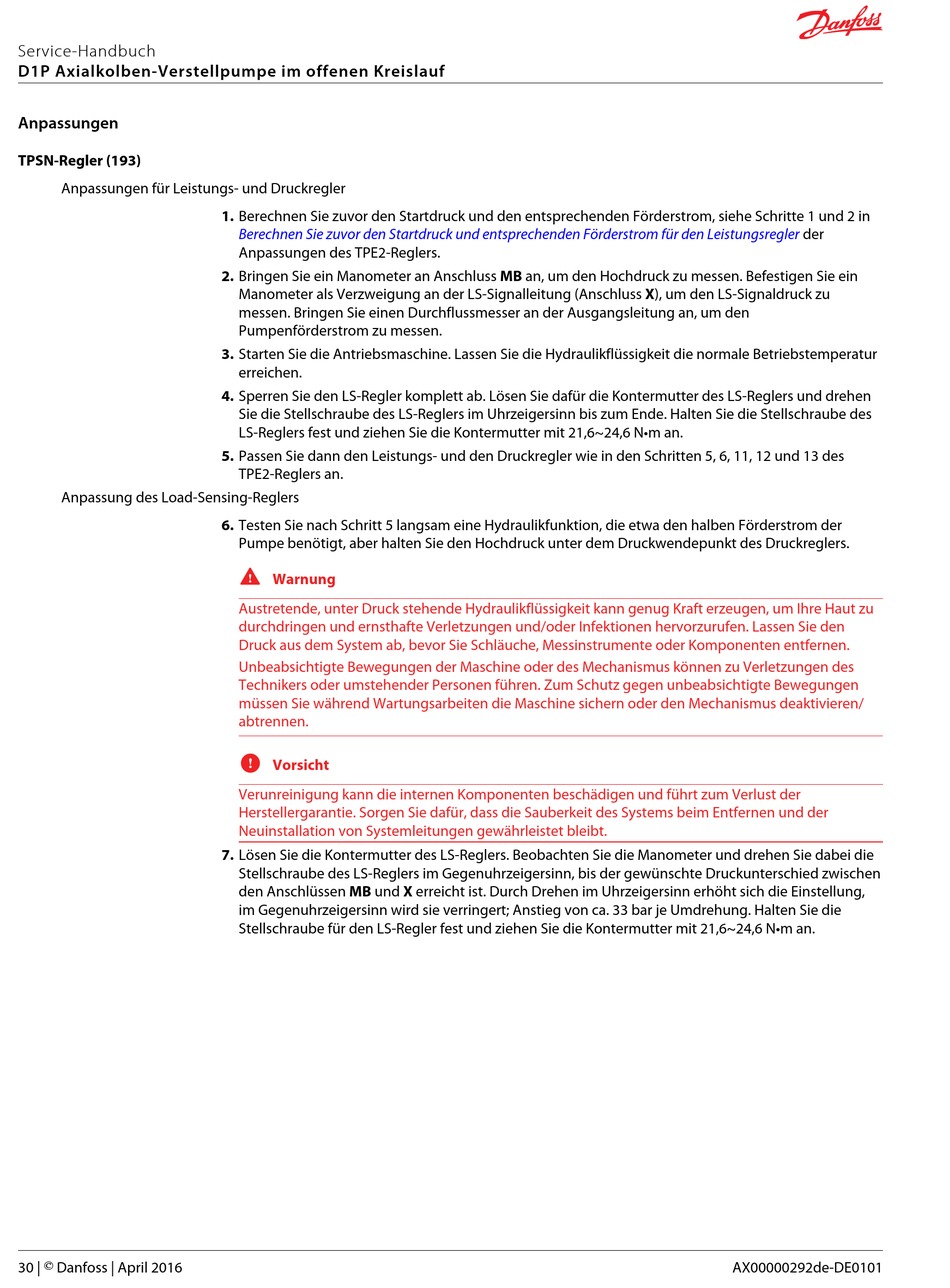

Service-Handbuch
D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Anpassungen
TPSN-Regler (193)
Anpassungen für Leistungs- und Druckregler
Anpassung des Load-Sensing-Reglers
30 |
©
Danfoss | April 2016
1. Berechnen Sie zuvor den Startdruck und den entsprechenden Förderstrom, siehe Schritte 1 und 2 in
Berechnen Sie zuvor den Startdruck und entsprechenden Förderstrom für den Leistungsregler
Anpassungen des TPE2-Reglers.
2. Bringen Sie ein Manometer an Anschluss MB an, um den Hochdruck zu messen. Befestigen Sie ein
Manometer als Verzweigung an der LS-Signalleitung (Anschluss X), um den LS-Signaldruck zu
messen. Bringen Sie einen Durchflussmesser an der Ausgangsleitung an, um den
Pumpenförderstrom zu messen.
3. Starten Sie die Antriebsmaschine. Lassen Sie die Hydraulikflüssigkeit die normale Betriebstemperatur
erreichen.
4. Sperren Sie den LS-Regler komplett ab. Lösen Sie dafür die Kontermutter des LS-Reglers und drehen
Sie die Stellschraube des LS-Reglers im Uhrzeigersinn bis zum Ende. Halten Sie die Stellschraube des
LS-Reglers fest und ziehen Sie die Kontermutter mit 21,6~24,6 N•m an.
5. Passen Sie dann den Leistungs- und den Druckregler wie in den Schritten 5, 6, 11, 12 und 13 des
TPE2-Reglers an.
6. Testen Sie nach Schritt 5 langsam eine Hydraulikfunktion, die etwa den halben Förderstrom der
Pumpe benötigt, aber halten Sie den Hochdruck unter dem Druckwendepunkt des Druckreglers.
W
Warnung
Austretende, unter Druck stehende Hydraulikflüssigkeit kann genug Kraft erzeugen, um Ihre Haut zu
durchdringen und ernsthafte Verletzungen und/oder Infektionen hervorzurufen. Lassen Sie den
Druck aus dem System ab, bevor Sie Schläuche, Messinstrumente oder Komponenten entfernen.
Unbeabsichtigte Bewegungen der Maschine oder des Mechanismus können zu Verletzungen des
Technikers oder umstehender Personen führen. Zum Schutz gegen unbeabsichtigte Bewegungen
müssen Sie während Wartungsarbeiten die Maschine sichern oder den Mechanismus deaktivieren/
abtrennen.
C
Vorsicht
Verunreinigung kann die internen Komponenten beschädigen und führt zum Verlust der
Herstellergarantie. Sorgen Sie dafür, dass die Sauberkeit des Systems beim Entfernen und der
Neuinstallation von Systemleitungen gewährleistet bleibt.
7. Lösen Sie die Kontermutter des LS-Reglers. Beobachten Sie die Manometer und drehen Sie dabei die
Stellschraube des LS-Reglers im Gegenuhrzeigersinn, bis der gewünschte Druckunterschied zwischen
den Anschlüssen MB und X erreicht ist. Durch Drehen im Uhrzeigersinn erhöht sich die Einstellung,
im Gegenuhrzeigersinn wird sie verringert; Anstieg von ca. 33 bar je Umdrehung. Halten Sie die
Stellschraube für den LS-Regler fest und ziehen Sie die Kontermutter mit 21,6~24,6 N•m an.
der
AX00000292de-DE0101
