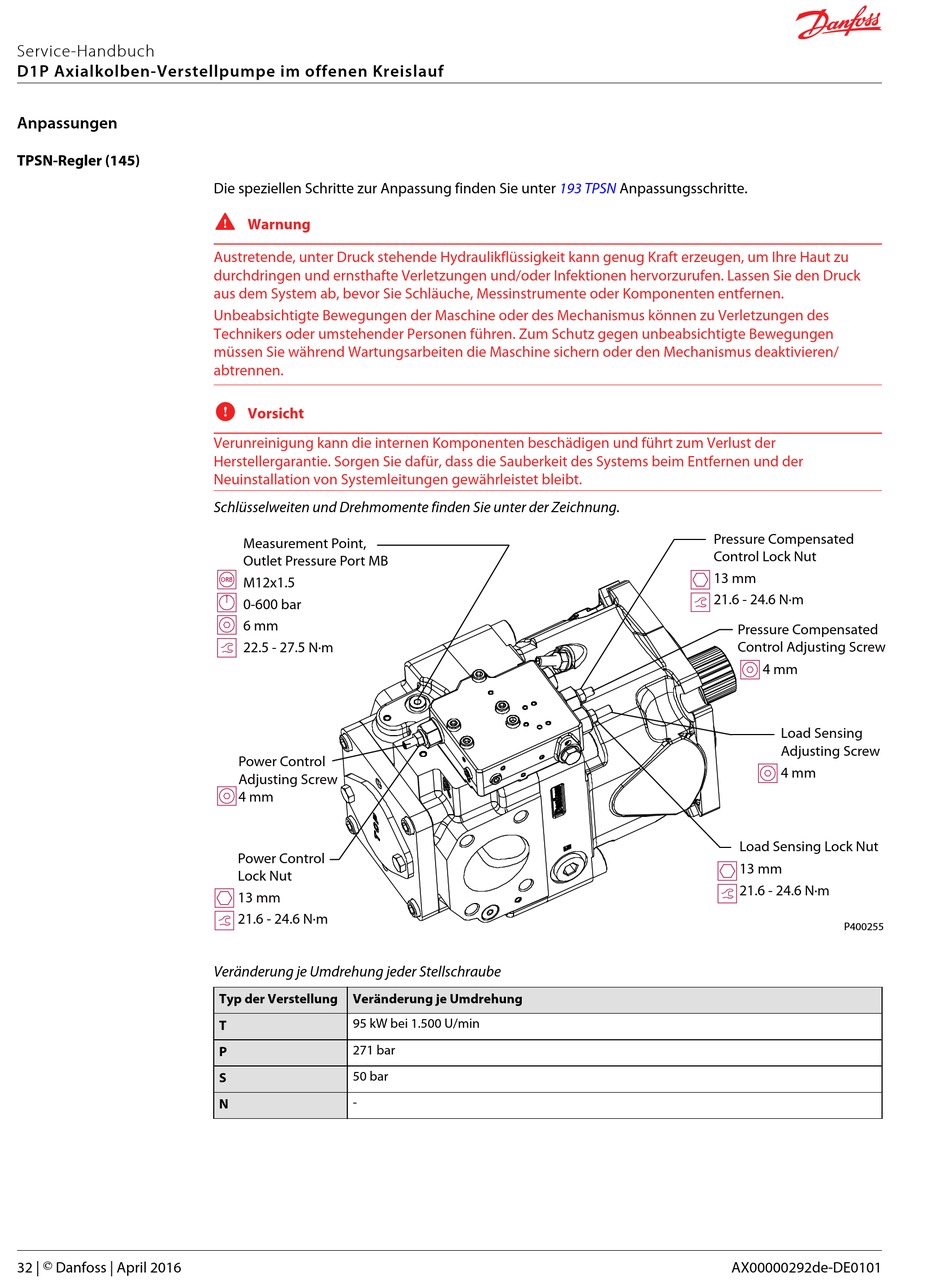

Service-Handbuch
D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Anpassungen
TPSN-Regler (145)
32 |
©
Danfoss | April 2016
Die speziellen Schritte zur Anpassung finden Sie unter
W
Warnung
Austretende, unter Druck stehende Hydraulikflüssigkeit kann genug Kraft erzeugen, um Ihre Haut zu
durchdringen und ernsthafte Verletzungen und/oder Infektionen hervorzurufen. Lassen Sie den Druck
aus dem System ab, bevor Sie Schläuche, Messinstrumente oder Komponenten entfernen.
Unbeabsichtigte Bewegungen der Maschine oder des Mechanismus können zu Verletzungen des
Technikers oder umstehender Personen führen. Zum Schutz gegen unbeabsichtigte Bewegungen
müssen Sie während Wartungsarbeiten die Maschine sichern oder den Mechanismus deaktivieren/
abtrennen.
C
Vorsicht
Verunreinigung kann die internen Komponenten beschädigen und führt zum Verlust der
Herstellergarantie. Sorgen Sie dafür, dass die Sauberkeit des Systems beim Entfernen und der
Neuinstallation von Systemleitungen gewährleistet bleibt.
Schlüsselweiten und Drehmomente finden Sie unter der Zeichnung.
Measurement Point,
Outlet Pressure Port MB
M12x1.5
0-600 bar
6 mm
22.5 - 27.5 N·m
Power Control
Adjusting Screw
4 mm
Power Control
Lock Nut
13 mm
21.6 - 24.6 N·m
Veränderung je Umdrehung jeder Stellschraube
Typ der Verstellung
Veränderung je Umdrehung
95 kW bei 1.500 U/min
T
271 bar
P
50 bar
S
-
N
193 TPSN
Anpassungsschritte.
Pressure Compensated
Control Lock Nut
13 mm
21.6 - 24.6 N·m
Pressure Compensated
Control Adjusting Screw
AX00000292de-DE0101
4 mm
Load Sensing
Adjusting Screw
4 mm
Load Sensing Lock Nut
13 mm
21.6 - 24.6 N·m
P400255
