Service-Handbuch
D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Anpassungen
Anpassung des Druckreglers
Anpassung des Druckreglers
©
Danfoss | April 2016
9. Geben Sie 500 mA für die elektrische Verstellung des Fördervolumens vor. Prüfen Sie, ob das
Fördervolumen in diesem Moment etwa 171,5 cc beträgt. Falls ja, ist die Anpassung der elektrischen
Verstellung beendet. Falls nicht, führen Sie die Anpassung erneut durch.
10. Geben Sie 700 mA für die elektrische Verstellung des Fördervolumens vor und vergewissern Sie sich,
dass die Pumpe das maximale Fördervolumen liefert.
11. Geben Sie einen Hochdruck von mindestens 30 bar über der erwarteten Einstellung des Druckreglers
für die Pumpe vor.
12. Lösen Sie die Kontermutter des Druckreglers und drehen die Stellschraube, bis die gewünschte
Einstellung am an Anschluss MB angeschlossenen Manometer angezeigt wird. Eine Drehung im
Uhrzeigersinn erhöht den Druck, im Gegenuhrzeigersinn wird er verringert; Erhöhung von ca. 204 bar
je Umdrehung; halten Sie die Stellschraube des Druckreglers fest und ziehen Sie die Kontermutter mit
21,6~24,6 N•m an.
Falls der Druck nicht steigt, muss das externe Druckbegrenzungsventil eventuell angepasst werden.
Für eine korrekte Funktion muss die Einstellung des externen Druckbegrenzungsventils über der
Einstellung des Druckreglers liegen.
13. Geben Sie einen Hochdruck von 253 bar vor. Lösen Sie die Kontermutter des Leistungsreglers und
drehen Sie die Stellschraube. Beobachten Sie den Durchflussmesser. Wenn der Durchflussmesser
einen Förderstrom von 213 l/min zeigt, drehen Sie nicht weiter. Halten Sie die Stellschraube fest und
ziehen Sie die Kontermutter des Leistungsreglers mit 21,6~24,6 N•m an.
14. Stoppen Sie die Antriebsmaschine. Entfernen Sie Manometer und Durchflussmesser und bringen Sie
das System wieder in den normalen Betriebszustand.

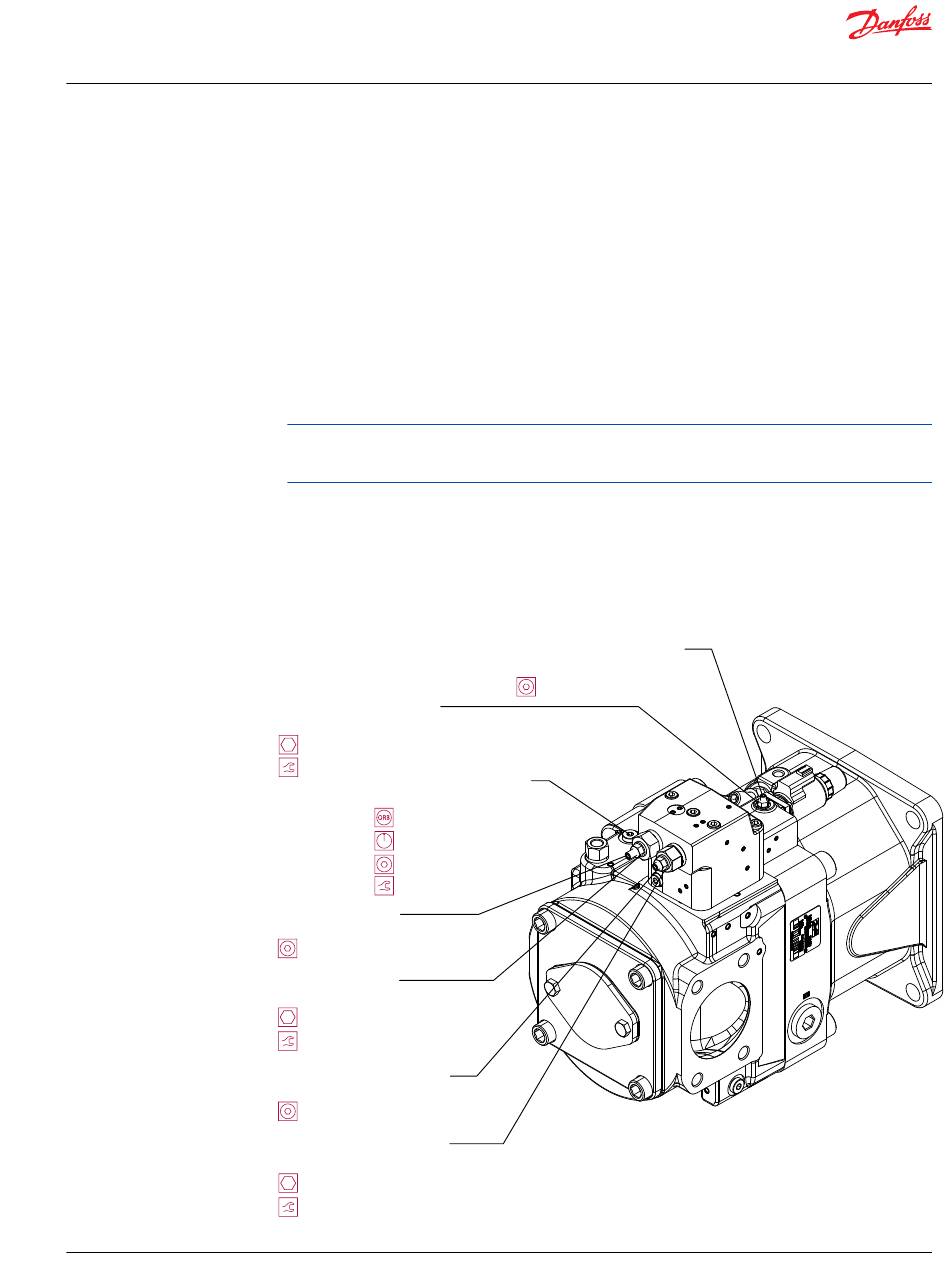

Electric Displacement
Control Lock Nut
10 mm
8.5 - 10.5 N·m
Measurement Point,
Outlet Pressure Port MB
M12x1.5
0-600 bar
6 mm
22.5 - 27.5 N·m
Power Control
Adjusting Screw
4 mm
Power Control
Lock Nut
13 mm
21.6 - 24.6 N·m
Pressure Compensated
Control Adjusting Screw
4 mm
Pressure Compensated
Control Lock Nut
13 mm
21.6 - 24.6 N·m
Electric Displacement
Control Adjusting Screw
3 mm
P400094
AX00000292de-DE0101 | 29
