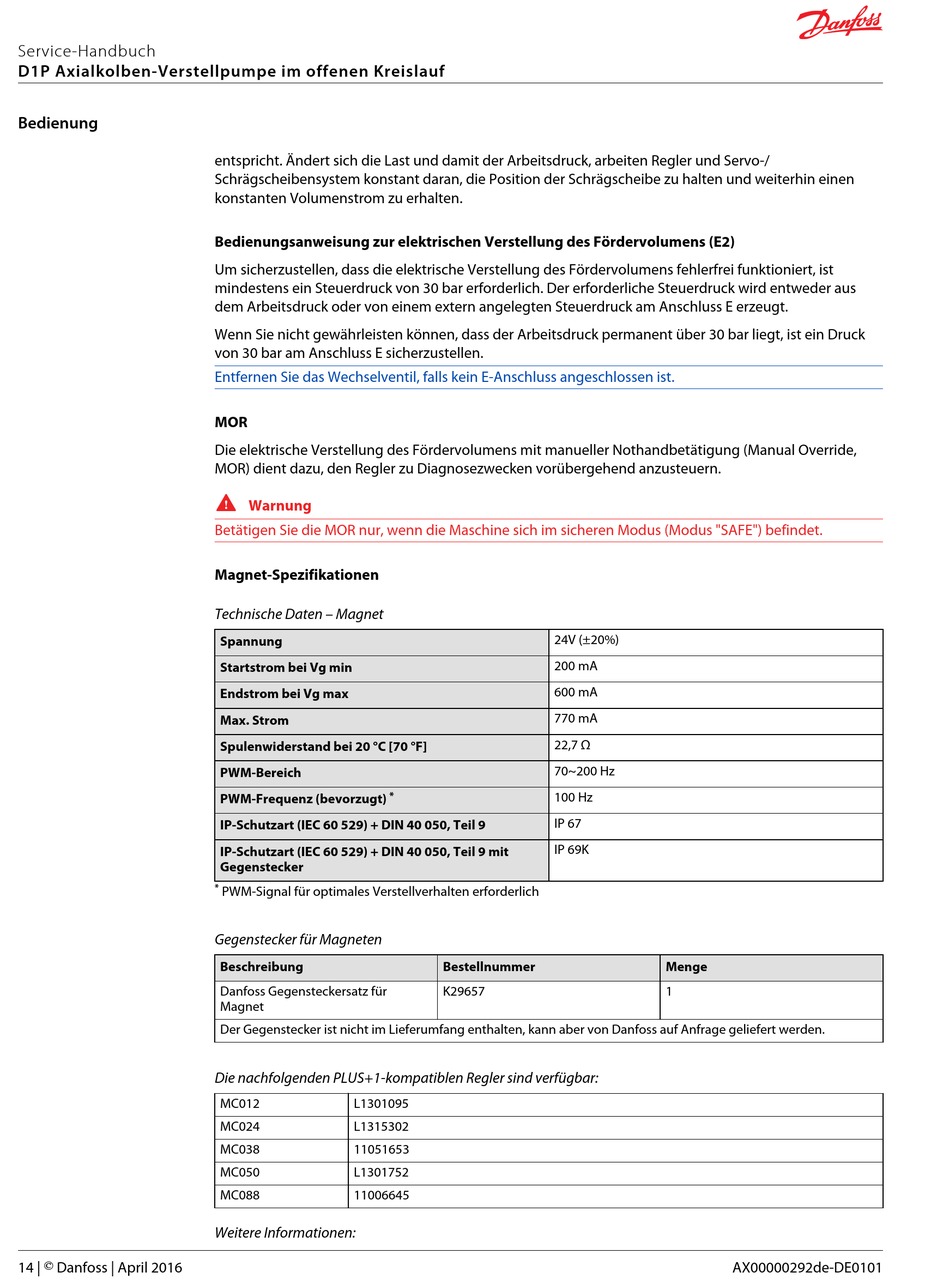

D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Bedienung
14 |
©
Danfoss | April 2016
entspricht. Ändert sich die Last und damit der Arbeitsdruck, arbeiten Regler und Servo-/
Schrägscheibensystem konstant daran, die Position der Schrägscheibe zu halten und weiterhin einen
konstanten Volumenstrom zu erhalten.
Bedienungsanweisung zur elektrischen Verstellung des Fördervolumens (E2)
Um sicherzustellen, dass die elektrische Verstellung des Fördervolumens fehlerfrei funktioniert, ist
mindestens ein Steuerdruck von 30 bar erforderlich. Der erforderliche Steuerdruck wird entweder aus
dem Arbeitsdruck oder von einem extern angelegten Steuerdruck am Anschluss E erzeugt.
Wenn Sie nicht gewährleisten können, dass der Arbeitsdruck permanent über 30 bar liegt, ist ein Druck
von 30 bar am Anschluss E sicherzustellen.
Entfernen Sie das Wechselventil, falls kein E-Anschluss angeschlossen ist.
MOR
Die elektrische Verstellung des Fördervolumens mit manueller Nothandbetätigung (Manual Override,
MOR) dient dazu, den Regler zu Diagnosezwecken vorübergehend anzusteuern.
W
Warnung
Betätigen Sie die MOR nur, wenn die Maschine sich im sicheren Modus (Modus "SAFE") befindet.

Magnet-Spezifikationen

Technische Daten – Magnet
Spannung
Startstrom bei Vg min
Endstrom bei Vg max
Max. Strom
Spulenwiderstand bei 20 °C [70 °F]
PWM-Bereich
*
PWM-Frequenz (bevorzugt)
IP-Schutzart (IEC 60 529) + DIN 40 050, Teil 9
IP-Schutzart (IEC 60 529) + DIN 40 050, Teil 9 mit
Gegenstecker
*
PWM-Signal für optimales Verstellverhalten erforderlich
Gegenstecker für Magneten
Beschreibung
Danfoss Gegensteckersatz für
Magnet
Der Gegenstecker ist nicht im Lieferumfang enthalten, kann aber von Danfoss auf Anfrage geliefert werden.
Die nachfolgenden PLUS+1-kompatiblen Regler sind verfügbar:
MC012
L1301095
MC024
L1315302
MC038
11051653
MC050
L1301752
MC088
11006645
Weitere Informationen:
24V (±20%)
200 mA
600 mA
770 mA
22,7 Ω
70~200 Hz
100 Hz
IP 67
IP 69K
Bestellnummer
K29657
Menge
1
AX00000292de-DE0101
