D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Kleinere Reparatur
Austausch des Hilfsflansches und des Impellers
36 |
©
Danfoss | April 2016
Gehen Sie wie folgt vor, wenn Sie den Adapter und den Impeller entfernen, ersetzen oder austauschen.
Entfernen
1. Entfernen Sie die Schrauben (H140), mit denen die Abdeckplatte befestigt ist (H150). Entfernen Sie
die Dichtung (H130).
2. Entfernen Sie ggf. die Antriebskupplung (H200).
3. Entfernen Sie die 4 Schrauben (H120), mit denen der Adapter (H100) am Endgehäuse befestigt ist.
Entsorgen Sie den O-Ring (H110) des Adapters.
4. Entfernen Sie mit einer geeigneten Seegerring-Zange den Sicherungsring (G610) von der Welle.
5. Ziehen Sie den Impeller heraus. Falls er beschädigt ist, entsorgen Sie ihn.
Installation
1. Drücken Sie den neuen Impeller gerade so weit ins Gehäuse, bis die Nut des Sicherungsrings freiliegt.
2. Befestigen Sie mit einer geeigneten Seegerring-Zange den Sicherungsring (G610) an der Welle.
3. Schmieren Sie den neuen O-Ring (H110) mit Vaseline. Befestigen Sie den Adapter am Endgehäuse.
4. Befestigen Sie 4 Schrauben (H120) und ziehen Sie sie mit dem erforderlichen Drehmoment an.
5. Befestigen Sie ggf. die Antriebskupplung (H200).
6. Bringen Sie die Abdeckung (H150) mit der Dichtung (H130) an. Schmieren Sie die Dichtung mit
Vaseline.
7. Befestigen Sie die Schrauben (H140) und ziehen Sie sie mit dem erforderlichen Drehmoment an.
145
Alle Drehmomente haben die Toleranz ±10%

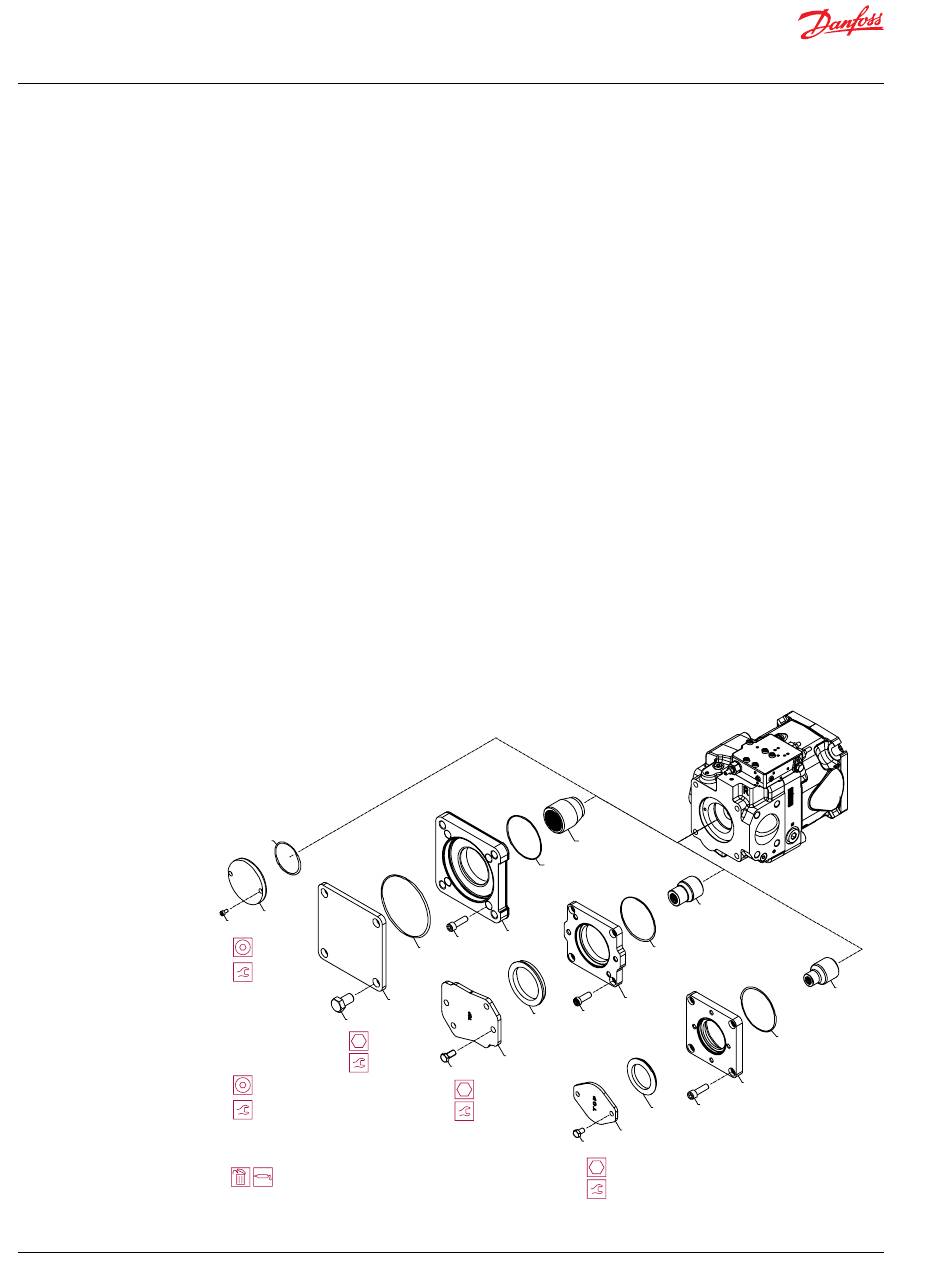

H110
H100
H120
10mm
130N·m
H150
H140
30mm
All H120 ：
200N·m
10mm
130N·m
All H110,H130 ：
NN
D5
H200
H110
H100
H120
H130
H120
H130
H150
H140
18mm
76N·m
H140
B1
H200
H110
H100
H110
H100
H130 H120
H150
16mm
43N·m
AX00000292de-DE0101
A1
H200
P400257
