Service-Handbuch
D1P Axialkolben-Verstellpumpe im offenen Kreislauf
Kleinere Reparatur
Regler (193)
38 |
©
Danfoss | April 2016
Entfernen
1. Ziehen Sie den TPE2-Regler vom Endgehäuse ab, indem Sie die 3 langen Reglerschrauben (D170) und
die 2 kurzen Schrauben (D180) entfernen. Beim TPSN-Regler müssen 5 kurze Schrauben (D175)
entfernt werden.
Die Buchse (D640) verbleibt eventuell im Loch des Bias-Kolben im Endgehäuse. Entfernen Sie sie und
legen Sie sie zum Regler.
2. Entfernen und entsorgen Sie den O-Ring (D140) und die 3 weiteren O-Ringe (D150).
Installation
1. Schmieren Sie den neuen O-Ring (D140) und die 3 kleinen O-Ringe (D130) mit Vaseline und legen Sie
sie in die Nut des Reglergehäuses.
2. Vergewissern Sie sich, dass die Buchse (D640) sich in der Bias-Kolben-Bohrung befindet. Befestigen
Sie dann die Reglergehäusegruppe am Endgehäuse mithilfe der 3 langen (D170) und 2 kurzen
Schrauben (D180). Beim TPSN-Regler werden 5 kurze Schrauben (D175) verwendet.

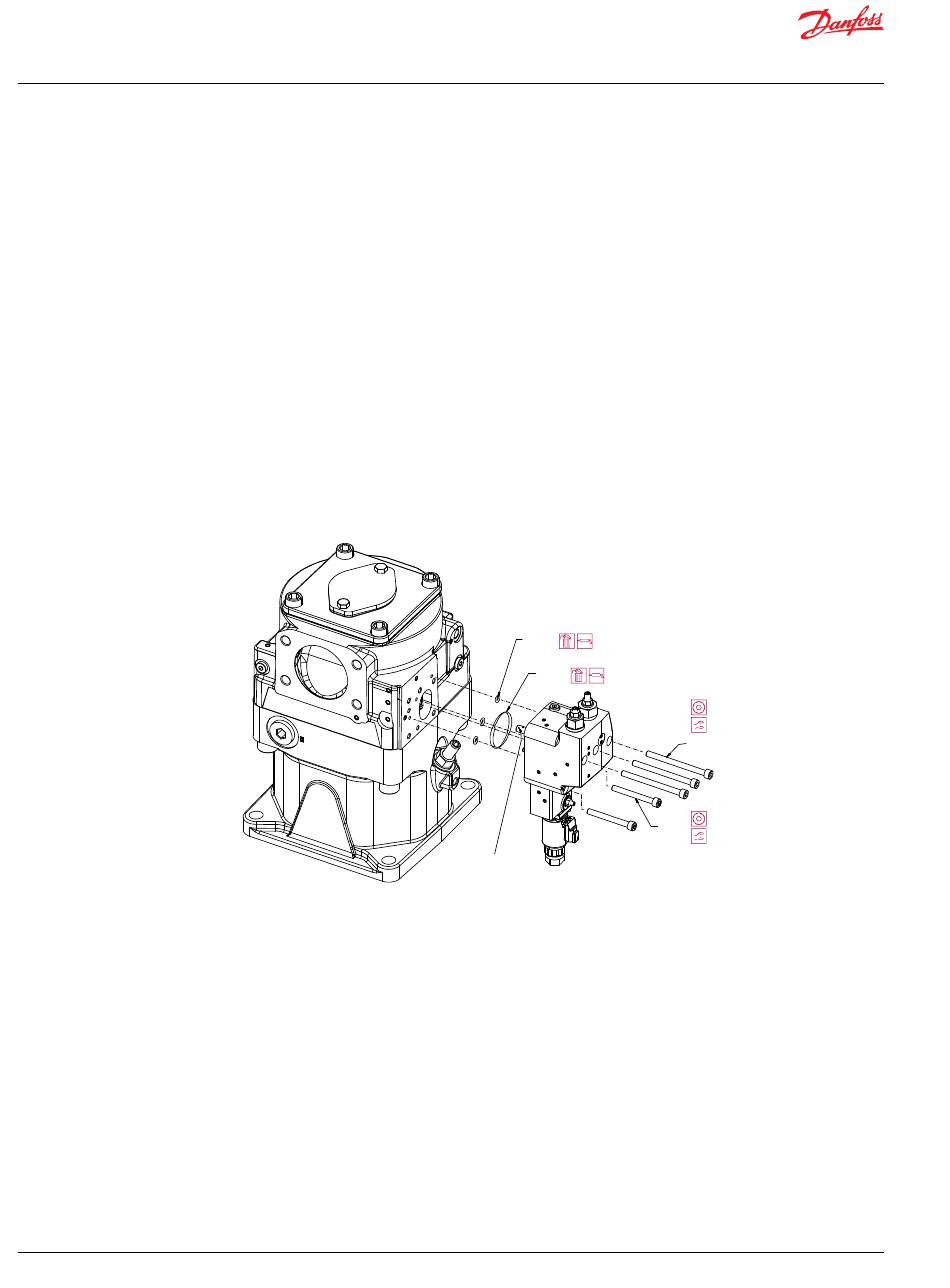

TPE2-Regler
D150
D140
D640
6mm
22.5-27.5 N·m
D170
6mm
D180
22.5-27.5 N·m
P400263
AX00000292de-DE0101
