5

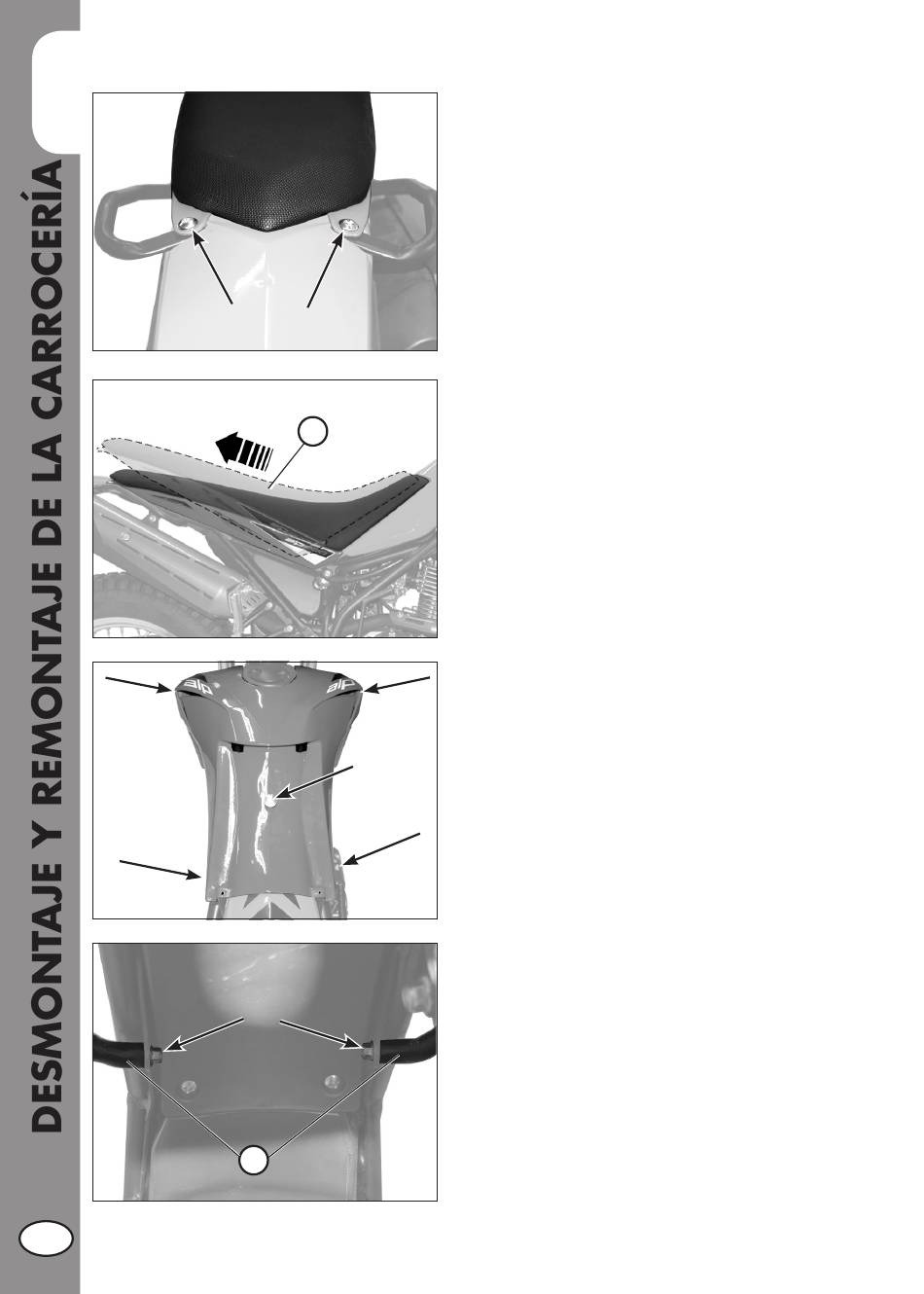

DESMONTAJE Y
REMONTAJE DEL SILLÍN
Quitar los tornillos indicados en la figura.
Quitar el sillín hacia la parte posterior del
motociclo.
B
Proceder el montaje, siguiendo las opera-
ciones en sentido inverso.
DESMONTAJE Y REMONTAJE
CARENADO DEL DEPÓSITO
Después de haber quitado el sillín es
posible quitar el carenado del depósito.
Quitar los tornillos indicados en la figura.
Quitar la cubierta del depósito.
Proceder el montaje, siguiendo las opera-
ciones en sentido inverso.
DESMONTAJE Y REMONTAJE
EMPUÑADURAS DE AGARRE
PASAJERO
Después de haber quitado el sillín se
pueden quitar las dos empuñaduras de
agarre 1.
Quitar los tornillos indicados en la figura.
1
Quitar las dos empuñaduras.
E
58
