SMA INVERTER MANAGER Installationsanleitung Seite 54

5 LCS-Tool
Die Parameter Meter-IP--Adress, Meter Modbus Port,
Meter Modbus Unit ID und Meter Power Modbus
Register dienen der Konfiguration des Energiezählers.
Mit dem Sonderfall des Limited Export „Zero-Export" kann
der Einspeisebetrieb in das öffentliche Stromnetz vollständig
verhindert werden. Der Parameter Safety Offset ist ein
Sicherheitsabstand zur eingestellten maximalen
Ausgangsleistung am Netzanschlusspunkt, der in % der
Anlagennennleistung angegeben wird.
Aus Sicherheitsgründen und zum Ausgleich von plötzlichen
Lastsprüngen wird dieser Sicherheitsabstand vergeben, um
den Abstand zum Sollwert herzustellen. Bei Aktivierung
wird der Sollwert um den Sicherheitswert reduziert. Somit ist
die Einspeiseleistung immer kleiner als der tatsächliche
Sollwert.

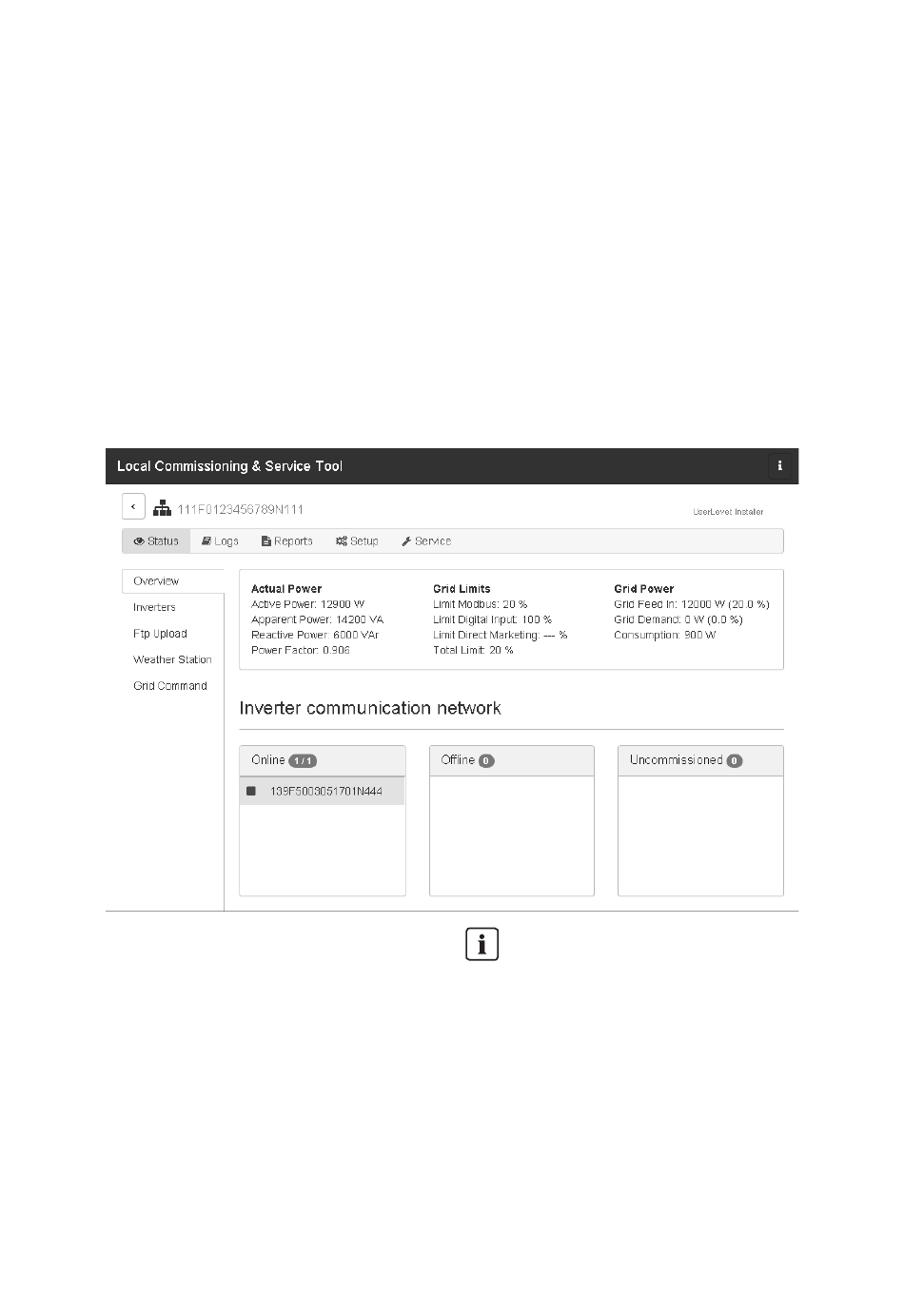

Abbildung 21: LCS-Tool - Übersicht über aktuelle Anlagenwerte
54 IMVIOBOX-IA-xx-16
Der Parameter Meter Connection Timeout ist die Zeit in
Sekunden, nach der die Anlagenleistung nach einem
Kommunikationsabbruch zum Energiezähler auf 0 W
geregelt wird.
Um eine Übersicht über die aktuellen Anlagenwerte zu
erhalten, das Menü Status aufrufen und Overview
wählen (siehe Abbildung 21).
Regelung per Modbus
Um eine dauerhafte Begrenzung einzustellen, im
Modbus-Register 40349 den gewünschten Wert
setzen.
Um den Wechselrichter trotz aktivierter Limited Export
Funktion umgehend vom öffentlichen Stromnetz zu
trennen, im Modbus-Register 40348 den Wert „0"
setzen.
Für Informationen zur Modbus-Schnittstelle siehe
Technische Information „SUNNY TRIPOWER 60 /
SUNNY HIGHPOWER PEAK1 -
®
SunSpec -Modbus
www.SMA-Solar.com.
SMA Solar Technology AG
®
-Schnittstelle" unter
Installationsanleitung
