5 LCS-Tool
5 LCS-Tool
Los inversores y el Inverter Manager deben ponerse en
marcha con la herramienta de puesta en marcha y
mantenimiento local (LCS-Tool). Es necesario realizar la
puesta en marcha antes de que los inversores puedan
conectarse a la red de CA y empezar a inyectar a la red.
Se recomienda emplear la versión actual de la LCS-Tool. La
LCS-Tool está disponible en la zona de descargas de
www.SMA-Solar.com.
Requisitos del hardware para la LCS-Tool:
• Ordenador con Windows
• 1 GB HDD
• 2 GB RAM
La LCS-Tool tiene que estar instalada en una unidad local.
El ordenador debe estar conectado al puerto LAN 1 del
Inverter Manager a través de un rúter (recomendado
DHCP).

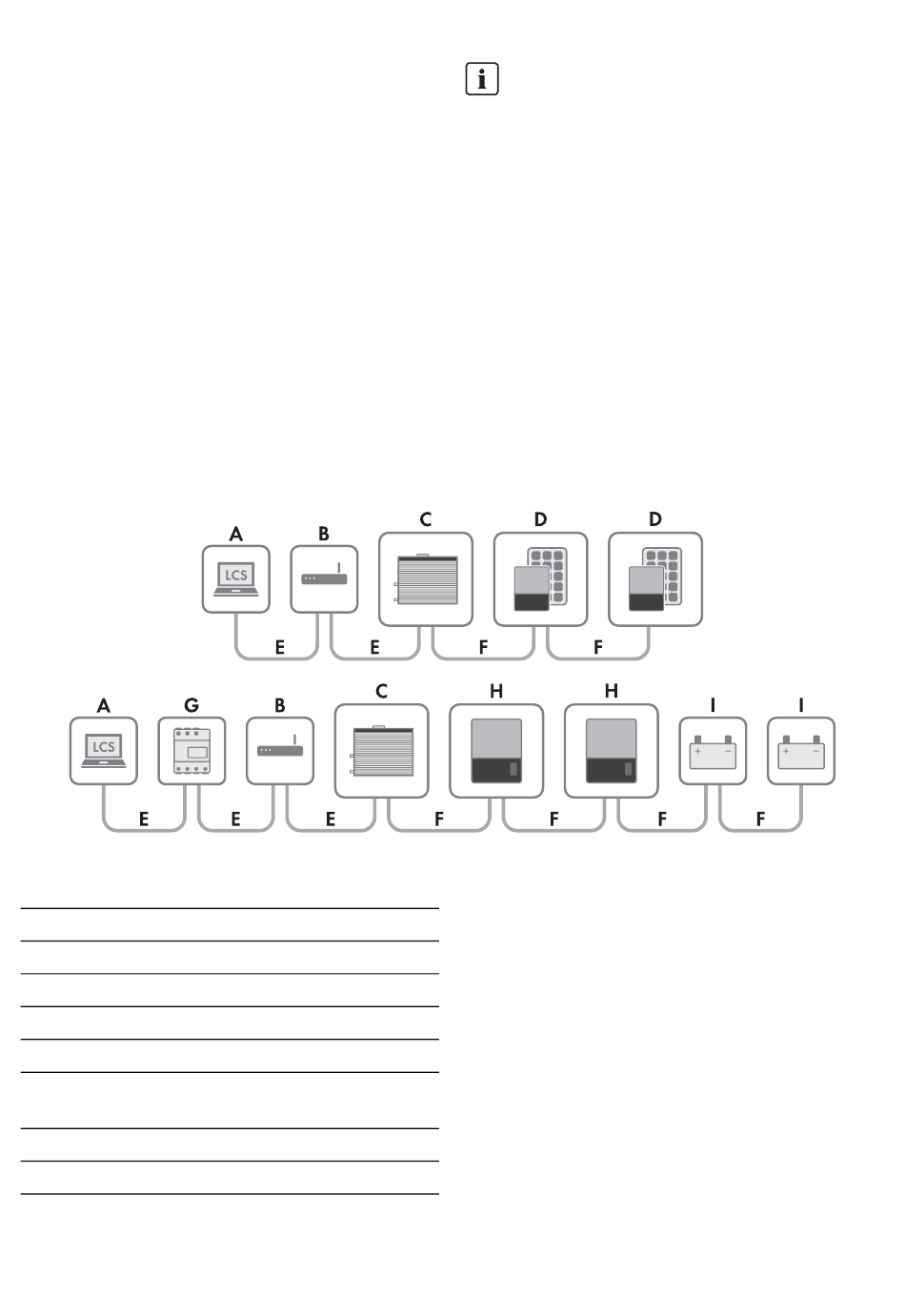

Imagen 8: Puesta en marcha de inversores con la LCS-Tool
A LCS-Tool
B Rúter (recomendado DHCP)
C Inverter Manager
D Sunny Tripower 60 / Sunny Highpower 75
E LAN 1
F LAN 2
G Power Analyser UMG 604-PRO de Janitza
electronics GmbH
H Sunny Tripower Storage 60
I Batería
72 IMVIOBOX-IA-xx-16
TM
7 o superior
INDICACIÓN
El puerto LAN 1 del Inverter Manager debe tener
asignada una dirección IP del servidor DHCP al que
está conectado el puerto LAN 1.
Al Inverter Manager también es posible asignar
manualmente una dirección IP.
Es importante que el ordenador que aloje la
LCS-Tool esté conectado a la misma subred IP que el
Inverter Manager.
No puede asignarse al Inverter Manager ninguna IP
del rango de la red de la planta 192.168.4.0/24.
El puerto LAN 2 está destinado exclusivamente a los
inversores y sistemas de baterías.

5.1 Primera puesta en marcha

1. Inicie la LCS-Tool. La herramienta muestra una lista de
todos los Inverter Manager identificados. Pueden
pasar varios minutos antes de que la LCS-Tool
identifique todos los Inverter Manager.
2. La pantalla muestra ahora una lista de todos los
Inverter Manager (consulte la imagen 9). Para iniciar
el asistente, haga clic en el Inverter Manager que vaya
a configurar. Tras seleccionar el Inverter Manager, se
visualizan los inversores descubiertos por este. Los
inversores que todavía no se han puesto en marcha
(no cuentan con un código de red asignado) se
presentan con un recuadro azul junto a su versión de
software.
