4 I/O Box

4.1 Contenido de la entrega

Compruebe que el contenido de la entrega de todos los
productos esté completo y que no presente daños externos
visibles.
En caso de que no esté completo o presente daños,
póngase en contacto con su distribuidor.
El contenido de la entrega puede incluir componentes que
no sean necesarios para la instalación.
A

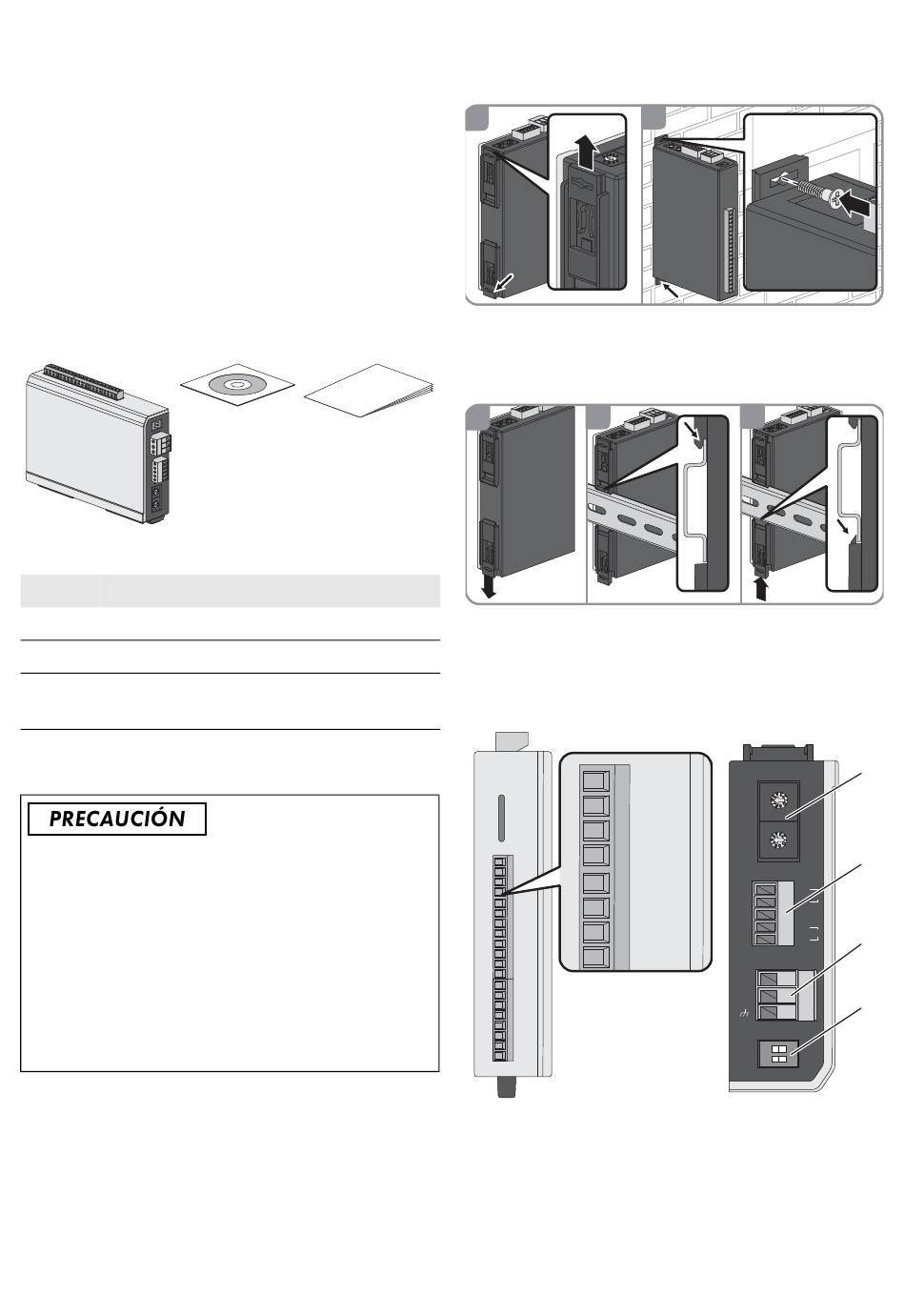

Imagen 6: Contenido de la entrega de la I/O Box
Posición Cantidad
A 1
B 1
C 1
4.2 Montaje de la I/O Box
Daños en el producto y los cables debido a la
penetración de humedad
El Inverter Manager y la I/O Box no están protegidos
contra las salpicaduras de agua. Podría penetrar
humedad y dañar los productos y cables.
• El Inverter Manager y la I/O Box deben instalarse
en entornos secos; por ejemplo, en interiores o en
una carcasa protegida contra salpicaduras de agua
(tipo de protección: mínimo IP54 (NEMA 3R)).
Instrucciones de instalación
B C
Denominación
I/O Box
CD
Instrucciones breves para la
instalación
4.2.1 Variante 1: Montaje en pared
1
4.2.2 Variante 2: Montaje en carril
DIN
2
1
4.3 Conexión a la I/O Box
4.3.1 Vista general
A
COM0
DI0
DI1
DI2
COM0
DI0
DI3
DI1
DI2
DI3 GND
GND
DI4
DI4
DI5
DI6
DI5
DI7
COM1
DIO0
DIO1
DIO2
DIO3
GND
DIO4
DIO5
DIO6
DIO7
Imagen 7: Vista general de la conexión I/O Box
4 I/O Box
2
3
X10
X1
D1+
P1
D1-
GND
D2+
P2
D2-
V+
V-
Rep
Dual
Run Initial
IMVIOBOX-IA-xx-16
B
C
D
E
69
