4 I/O Box
Posición Denominación
A Entradas digitales para la conexión a una
fuente de señal (pueden ocuparse las
entradas de DI0 a DI5; el resto de entradas
carecen de función)
B Mantener el ajuste de fábrica: X1 = 1,
X10 = 0
C Conexión del Inverter Manager
D Conexión del suministro de corriente
E Mantener el ajuste de fábrica: 1 = Dual,
2 = Initial
4.3.2 Conexión del Inverter Manager
No conectar en funcionamiento
No conecte la I/O Box al Inverter Manager si está
en funcionamiento. Pueden producirse errores que
no se detecten en el momento.
• Desconecte el Inverter Manager de la tensión.
• Conecte la I/O Box con el Inverter Manager.
• Vuelva a conectar el Inverter Manager al
suministro de tensión.
Asignación de patillas del borne RS485
(consulte Capítulo 3.3.5, página 66):
(5) GND
(4) Data A (−)/D1−
(3) Data B (+)D1+
Patilla
D2-
D2+
GND
D1-
D1+
70 IMVIOBOX-IA-xx-16
Asignación
---
---
GND
DataA(-)
DataB(+)

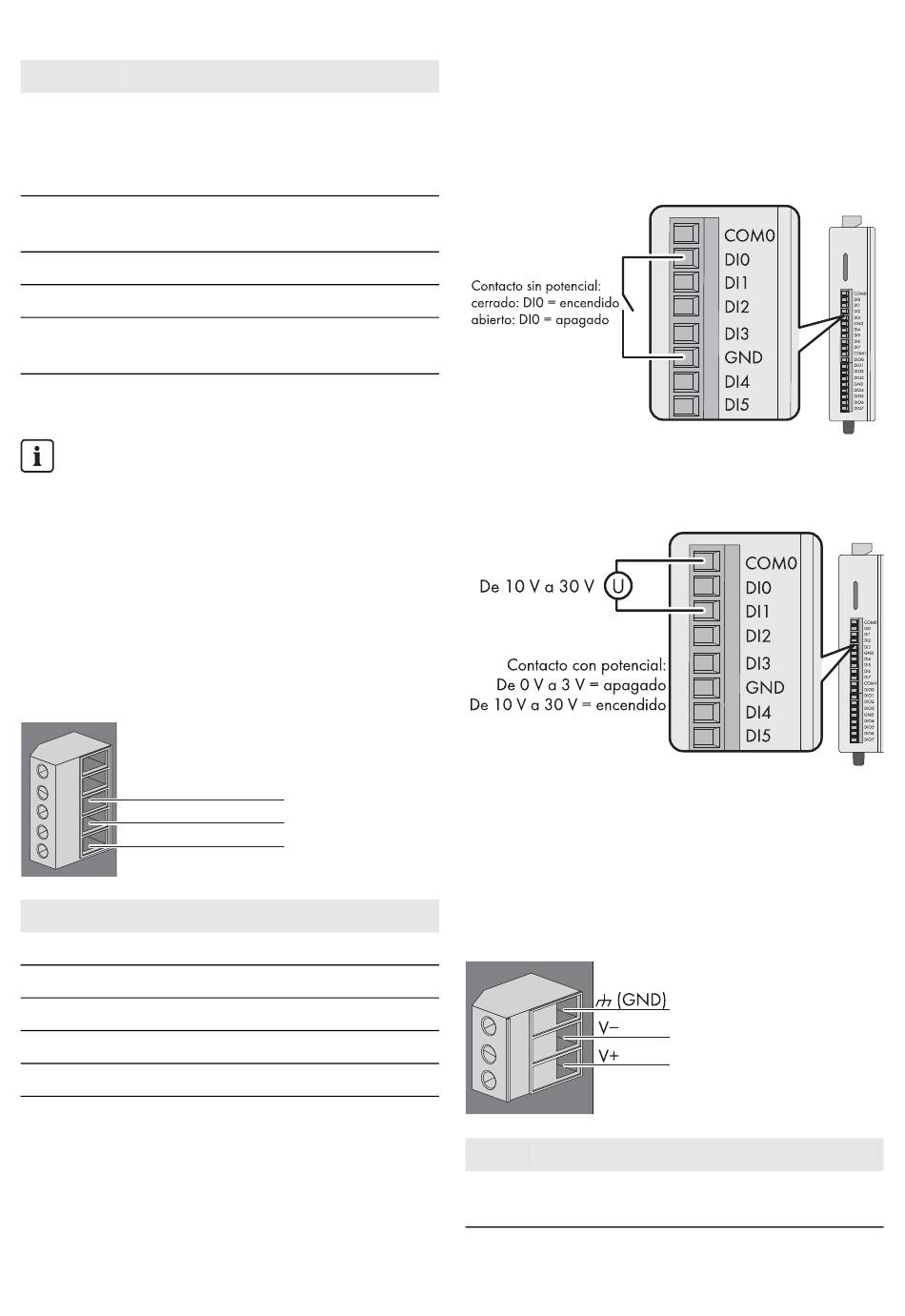

4.3.3 Conexión de las fuentes de la
señal
Conexión de una fuente de señal con contacto
de relé sin potencial
Conexión de una fuente de señal
(de 10 a 30 V) con señales de salida digitales
4.3.4 Conexión de la I/O Box al
suministro de tensión
Conecte la línea de conexión de 12 a 36 V CC con el
borne del suministro de tensión. Conecte la toma a tierra de
la línea de conexión al borne "V-" y acople la patilla de
toma a tierra (GND) si hay una toma a tierra disponible.
Patilla Asignación
V- / V+ Suministro de tensión 24 Vcc
(12 Vcc a 36 Vcc)
