5 LCS-Tool
5 LCS-Tool
Les onduleurs et le SMA Inverter Manager doivent être mis
en service à l'aide de l'outil d'entretien (LCS-Tool) et de mise
en service locale. La mise en service doit être effectuée
avant que les onduleurs soient raccordés au réseau AC et
commencent à alimenter ce dernier.
Il est recommandé s'utiliser la dernière version du LCS-Tool.
Le LCS-Tool est disponible dans la zone de téléchargement
à l'adresse www.SMA-Solar.com.
Exigences matérielles pour LCS-Tool :
• Ordinateur avec Windows
• Disque dur de 1 Go
• 2 Go de RAM
LCS-Tool doit être installé sur un disque local de
l'ordinateur. L'ordinateur doit être connecté au port LAN 1
du SMA Inverter Manager par l'intermédiaire d'un routeur
(DHCP recommandé).

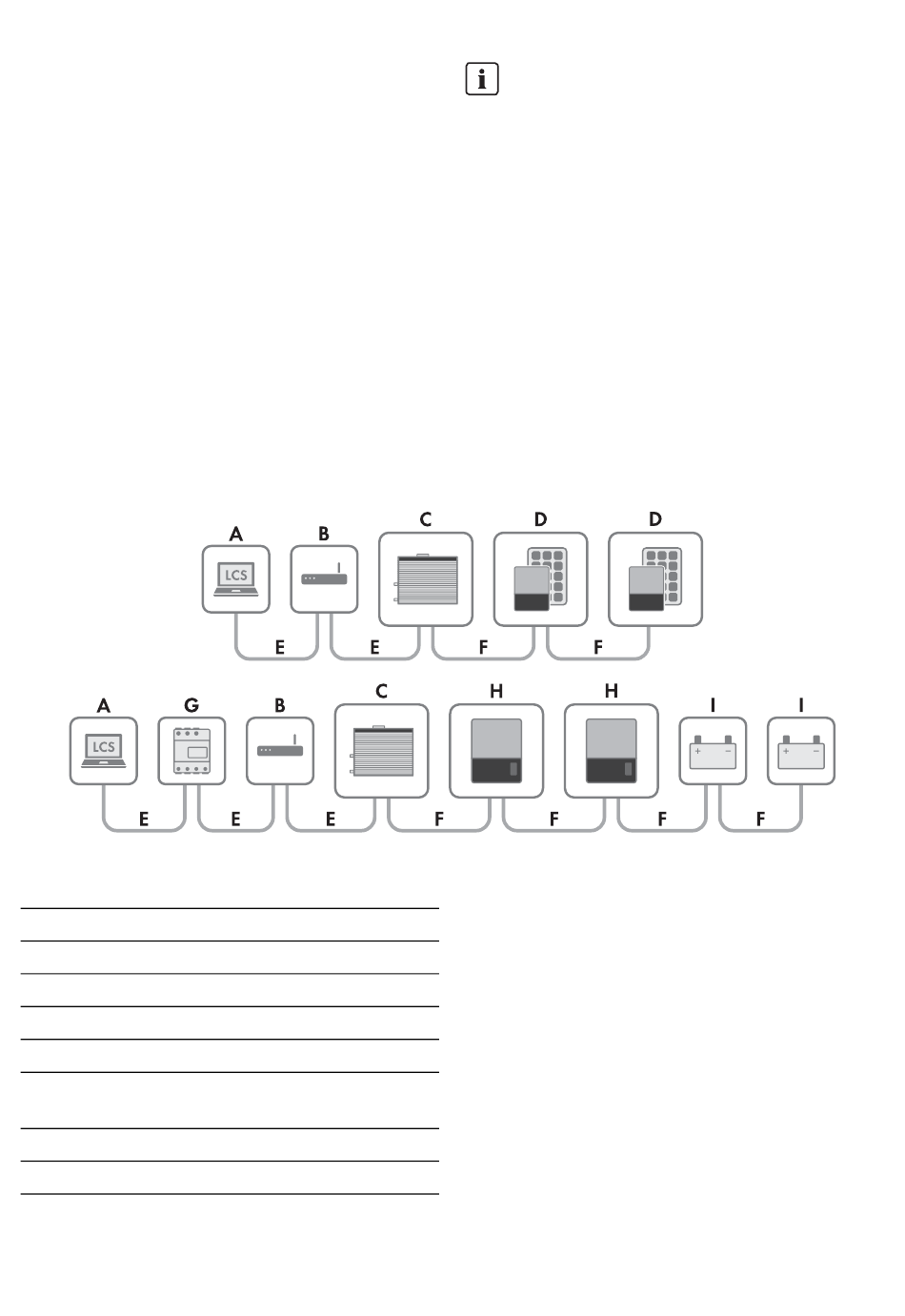

Figure 8: Mise en service des onduleurs avec le LCS-Tool
A LCS-Tool
B Routeur (DHCP recommandé)
C Inverter Manager
D Sunny Tripower 60 / Sunny Highpower 75
E LAN 1
F LAN 2
G Power Analyser UMG 604-PRO von Janitza
electronics GmbH
H Sunny Tripower Storage 60
I Batterie
100 IMVIOBOX-IA-xx-16
TM
version 7 ou supérieure
REMARQUE
Le SMA Inverter Manager doit disposer, sur le port
LAN 1, d'une adresse IP attribuée par le serveur
DHCP raccordé au port LAN 1.
Il est aussi possible d'attribuer de façon manuelle une
adresse IP au Inverter Manager.
Il est important que l'ordinateur exécutant le LCS-Tool
soit connecté au même sous-réseau IP que le SMA
Inverter Manager.
Il est interdit d'attribuer au SMA Inverter Manager
une adresse IP appartenant à la plage du réseau de
l'installation 192.168.4.0/24.
Le port LAN 2 est destiné exclusivement aux
onduleurs et aux systèmes de stockage à batterie.
5.1 Première mise en service
1. Démarrez le LCS-Tool. Il affiche une liste de tous les
appareils SMA Inverter Manager identifiés. Cela peut
prendre plusieurs minutes pour que le LCS-Tool identifie
tous les appareils SMA Inverter Manager.
2. L'écran affiche maintenant une liste de tous les
appareils SMA Inverter Manager (voir figure 9). Pour
lancer l'assistant, cliquez sur le SMA Inverter Manager
à configurer. En cliquant sur le SMA Inverter Manager,
les onduleurs détectés par celui-ci s'affichent. Les
onduleurs non mis en service (aucun code réseau
attribué) sont signalés par un carré bleu à côté de leur
version de logiciel.
