SMA INVERTER MANAGER Installationsanleitung Seite 65

SMA Solar Technology AG
3.3.3 Esquema de interconexión
Sunny Tripower Storage 60

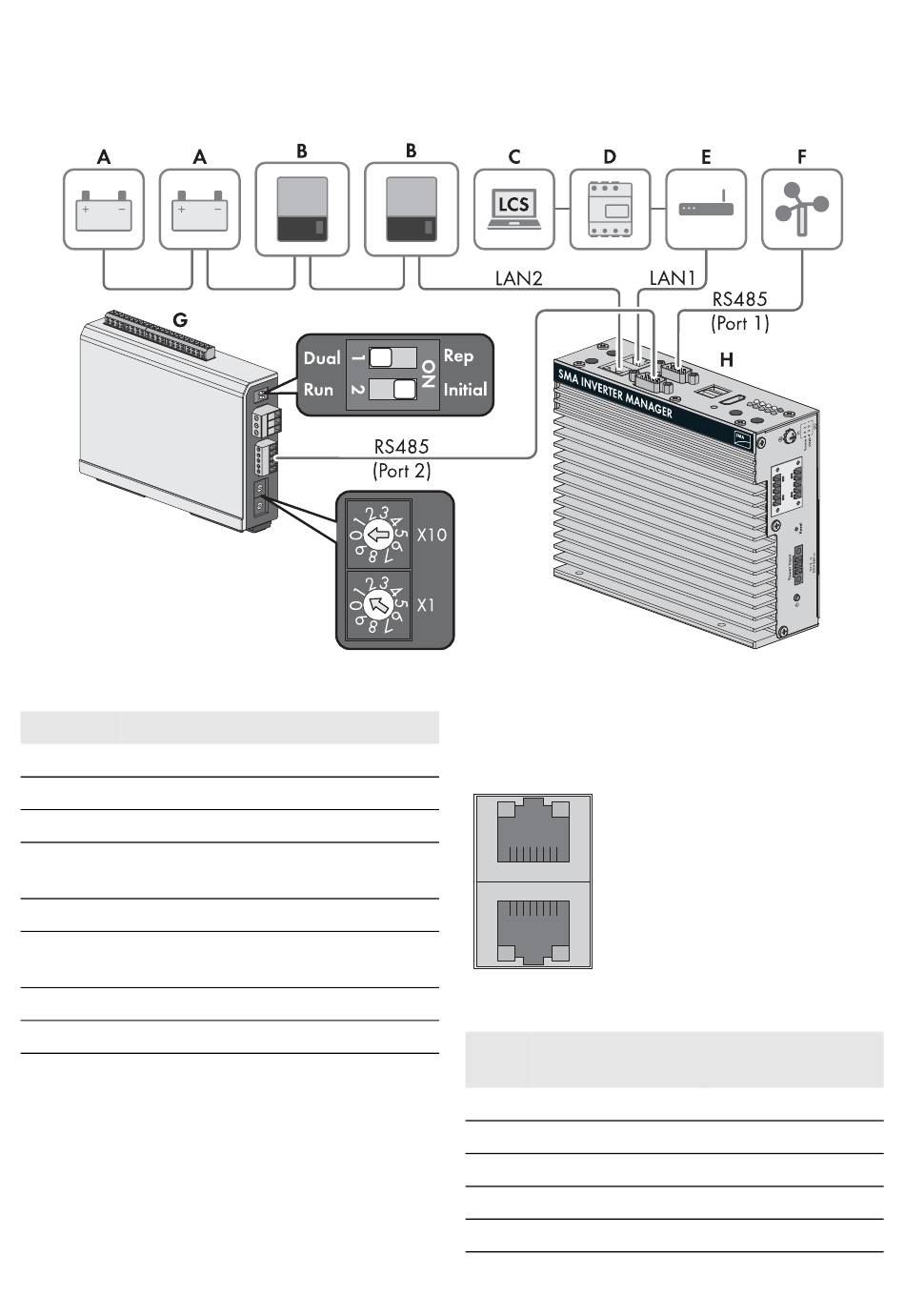

Imagen 3: Esquema de interconexión Sunny Tripower Storage 60
Posición Denominación
A Batería
B Sunny Tripower Storage 60
C Ordenador con LCS-Tool
D Power Analyser UMG 604-PRO de Janitza
electronics GmbH
E Rúter
F Estación meteorológica compatible con
SunSpec Alliance (opcional)
G I/O Box (opcional)
H Inverter Manager
Instrucciones de instalación
3.3.4 Conexión de los inversores y el
rúter a través de ethernet
Asignación de patillas de las hembrillas de red (LAN 1 y
LAN 2):
8 1
1 8
Imagen 4: Asignación de patillas de las hembrillas de red:
Patilla Asignación para
10/100 Mbps
1 ETx+
2 ETx-
3 ERx+
4 ---
5 ---
3 Inverter Manager
Asignación para
1000 Mbps
TRD(0)+
TRD(0)-
TRD(1)+
TRD(2)+
TRD(2)-
IMVIOBOX-IA-xx-16 65
