SMA INVERTER MANAGER Installationsanleitung Seite 95

SMA Solar Technology AG
Raccordement du conducteur de protection au
SMA Inverter Manager
SG : Le contact de mise à la terre protégée (Shielded
Ground, SG ; également appelé « Protected Ground ») se
trouve, dans la vue représentée, en haut au niveau de
l'embase pour le raccordement électrique.
Procédure :
• Mettez le SMA Inverter Manager à la terre. Pour ce
faire, raccordez le conducteur de protection à la vis de
mise à la terre du SMA Inverter Manager. Une mise à
la terre et une pose des câbles dans les règles de l'art
contribuent à restreindre de possibles émissions
parasites liées à des interférences électromagnétiques
(IEM).

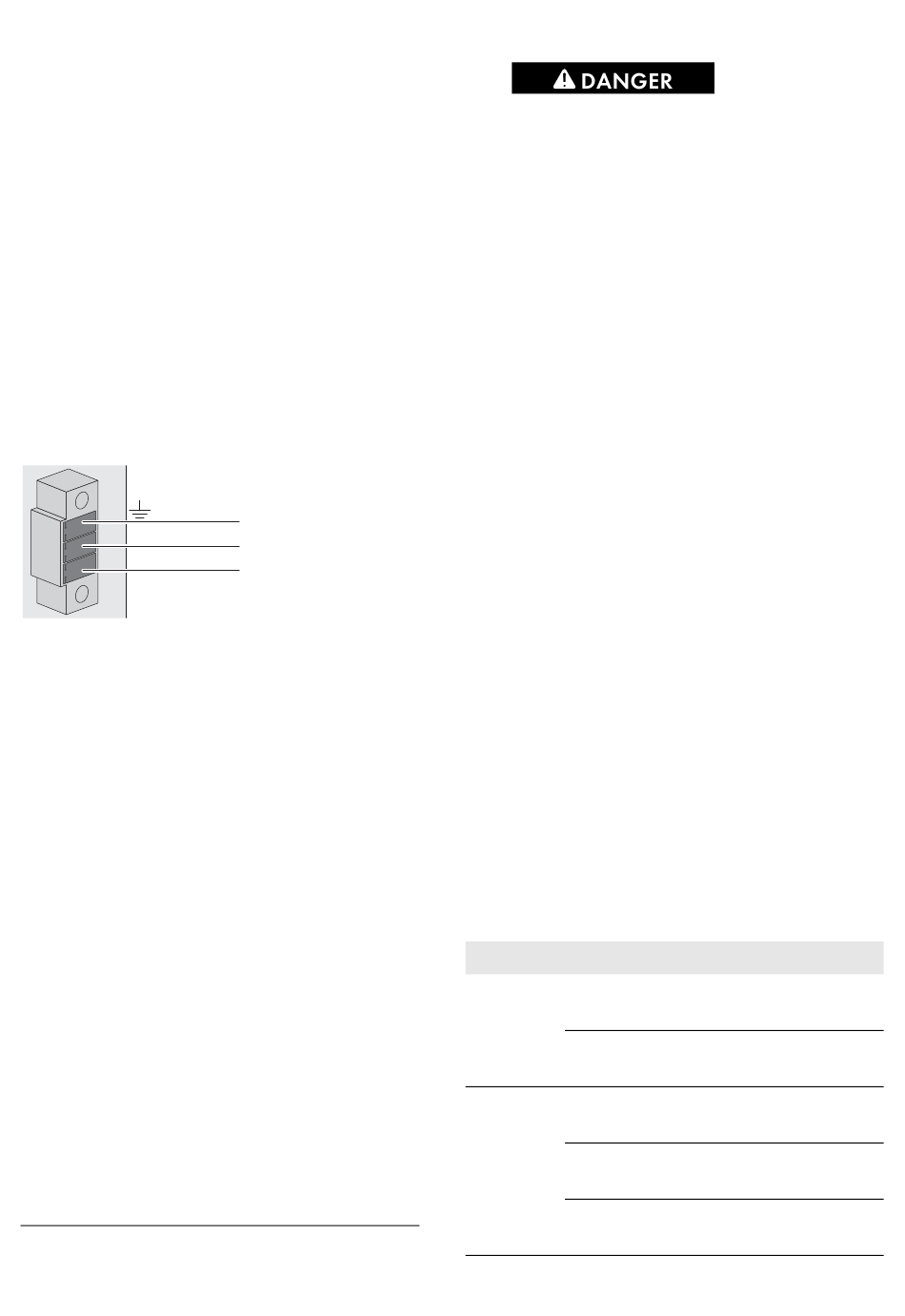

Raccordement du bloc d'alimentation
GND
9 to 36 VDC
SMA recommande d'utiliser le bloc d'alimentation pour rail
DIN disponible en accessoire (numéro de commande :
CLCON-PWRSUPPLY)* .
Procédure :
1. Montez le bloc d'alimentation (voir instructions du
fabricant).
2. Raccordez le câble de raccordement au bloc
d'alimentation (voir instructions du fabricant).
Raccourcissez pour ce faire les conducteurs non utilisés
jusqu'à la gaine du câble et notez leur couleur.
3. Raccordez le câble de raccordement à la plaque à
bornes d'alimentation en tension (9 Vdc à 36 Vdc).
Assurez-vous que le conducteur de terre blindé est relié
à la borne de terre.
4. Insérez la plaque à bornes de l'alimentation en tension
avec le bloc d'alimentation raccordé dans l'embase
« Power Input » du SMA Inverter Manager.
5. Branchez le câble de raccordement AC au bloc
d'alimentation (voir instructions du fabricant).
* Non disponible dans tous les pays.
Instructions d'installation
6.
Danger de mort par choc électrique
Des tensions mortelles sont présentes au point de
raccordement du réseau électrique public.
• Mettez hors tension le point de raccordement et
sécurisez-le contre toute remise en marche.
7. Raccordez l'autre extrémité du câble de raccordement
AC à l'alimentation en tension.
8. Connectez le point de raccordement au réseau
électrique public.
☑ Dès que la DEL Power s'allume en vert, cela signifie
que le SMA Inverter Manager est opérationnel.
3.4 Connexion Ethernet du SMA
Inverter Manager
LAN 1 (réseau de l'installation)
L'adresse IP et le masque de sous-réseau sont attribués au
port LAN 1 du SMA Inverter Manager par un serveur DHCP
externe.
Il est aussi possible d'attribuer de façon manuelle une
adresse IP au port LAN 1 du SMA Inverter Manager.
LAN 2 (réseau des onduleurs)
L'adresse IP est attribuée à l'onduleur par le SMA Inverter
Manager.
Réinitialisation du Inverter Manager sur DHCP
• Pour réinitialiser le Inverter Manager sur DHCP,
appuyez trois fois sur la touche [Power] en l'espace
d'une seconde.
3.5 Signaux de la DEL du SMA
Inverter Manager
DEL État
Power allumée en
vert
Éteinte
LAN allumée en
vert
allumée en
jaune
Éteinte
3 Inverter Manager
Explication
Le SMA Inverter Manager
est en service.
Le SMA Inverter Manager
n'est pas en service.
Mode Ethernet 100 Mbps
Mode Ethernet 1000 Mbps
(Gigabit)
Aucune activité ou
Ethernet 10 Mbps
IMVIOBOX-IA-xx-16 95
